446 Programmation: Usinage multiaxes
12.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option de logiciel 1)
Paramètres d'introduction

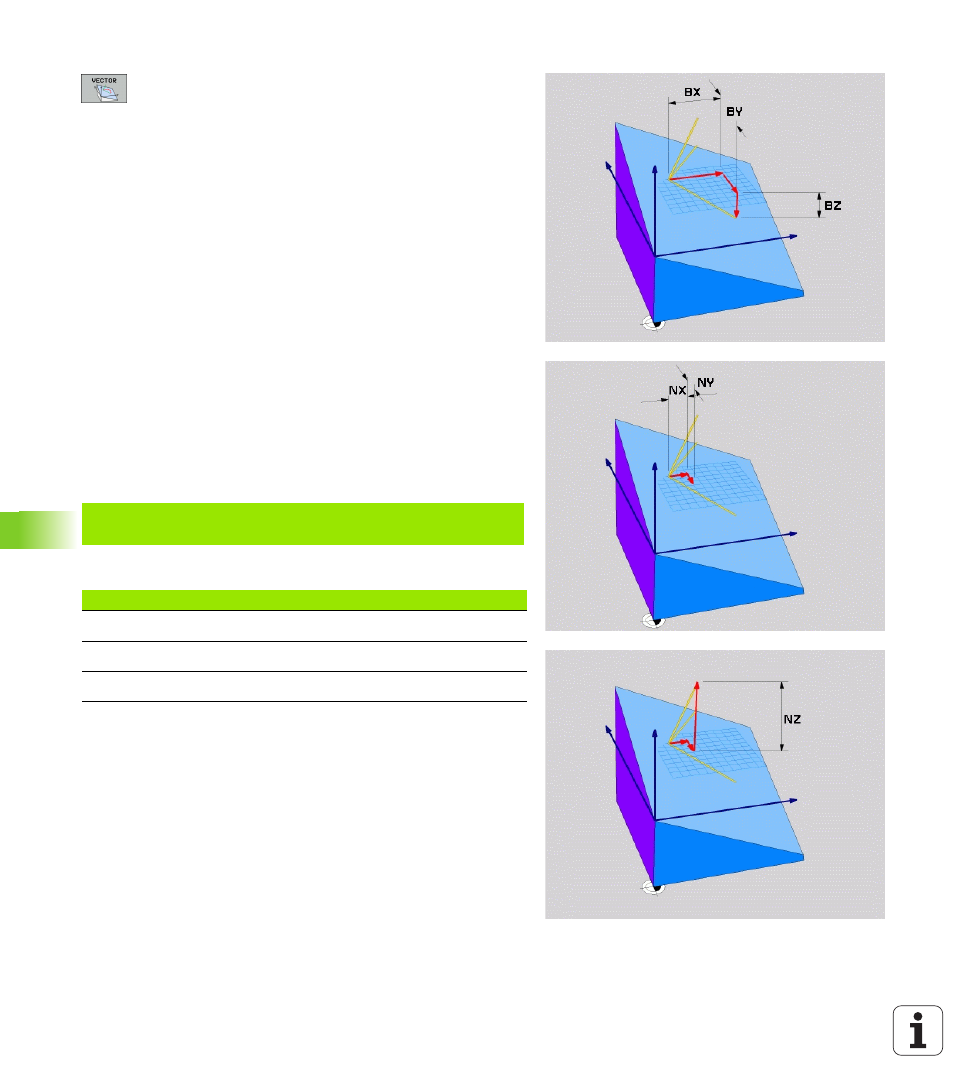

U Composante X du vecteur de base? : Composante X
BX du vecteur de base B (cf. figure en haut et à droite).
Plage d'introduction: -99.9999999 à +99.9999999
U Composante Y du vecteur de base? : Composante Y
BY du vecteur de base B (cf. figure en haut et à droite).
Plage d'introduction: -99.9999999 à +99.9999999
U Composante Z du vecteur de base? : Composante Z BZ
du vecteur de base B (cf. figure en haut et à droite).
Plage d'introduction: -99.9999999 à +99.9999999
U Composante X du vecteur normal? : Composante X NX
du vecteur normal N (cf. figure de droite, au centre).
Plage d'introduction: -99.9999999 à +99.9999999
U Composante Y du vecteur normal? : Composante Y NY
du vecteur normal N (cf. figure de droite, au centre).
Plage d'introduction: -99.9999999 à +99.9999999
U Composante Z du vecteur normal? : Composante Z NZ
du vecteur normal N (cf. figure en bas et à droite).
Plage d'introduction: -99.9999999 à +99.9999999
U Poursuivre avec les propriétés de positionnement (cf.
„Définir le comportement de positionnement de la
fonction PLANE” à la page 452)
Séquence CN
Abréviations utilisées
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 .....
Abréviation Signification
VECTOR de l'anglais vector = vecteur
BX, BY, BZ Vecteur de Base: Composantes X, Y et Z
NX, NY, NZ Vecteur Normal: Composantes X, Y et Z
