iTNC 530 HEIDENHAIN 207
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

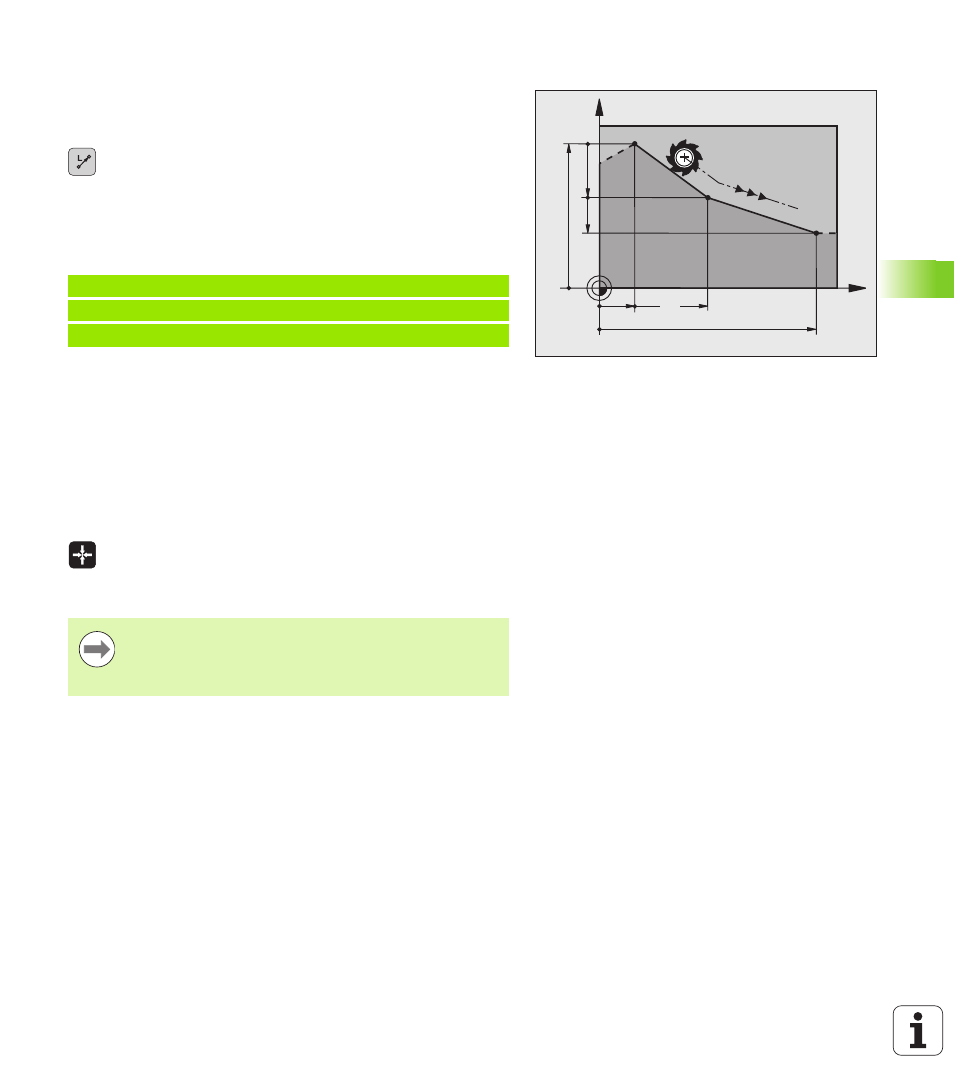

Droite L
La TNC déplace l'outil sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Le point initial correspond au point final
de la séquence précédente.
U Coordonnées du point final de la droite, si nécessaire
U Correction de rayon RL/RR/R0
U Avance F
U Fonction auxiliaire M
Exemple de séquences CN
Validation de la position effective (transfert du point courant)
Vous pouvez aussi générer une séquence linéaire (L) avec la touche
„VALIDATION DE LA POSITION EFFECTIVE“:
U Déplacez l'outil en mode Manuel jusqu'à la position qui doit être
validée
U Commutez l'affichage de l'écran sur Mémorisation/édition de
programme
U Sélectionner la séquence de programme derrière laquelle doit être
insérée la séquence L
U Appuyer sur la touche „VALIDATION DE LA
POSITION EFFECTIVE“: La TNC génère une
séquence L ayant les coordonnées de la position
effective
X
Y
60
15
40
10
10
20
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Vous définissez avec la fonction MOD le nombre d'axes
que la TNC mémorise dans la séquence L (cf.
„Sélectionner l'axe pour générer une séquence L”, page
617).
