210 Programmation: Programmer les contours
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

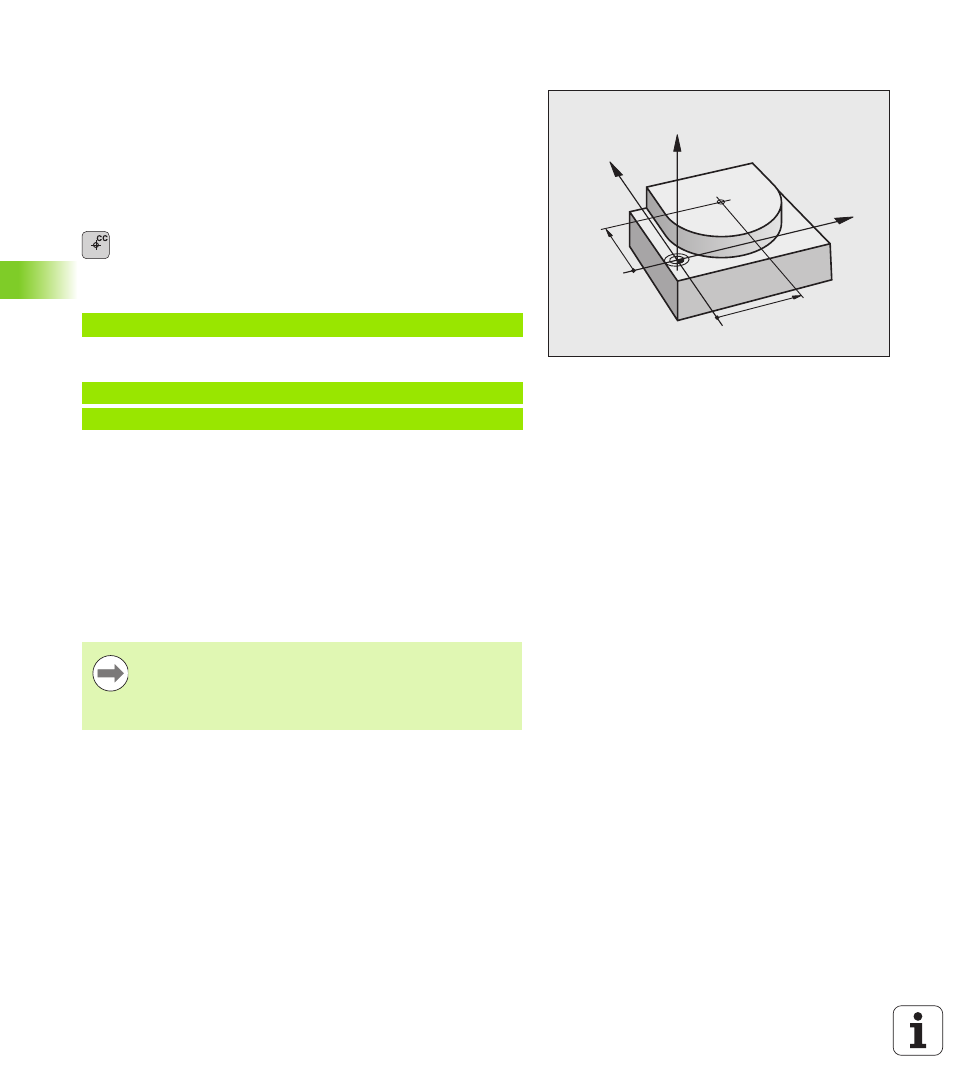

Centre de cercle CCI
Vous définissez le centre du cercle des trajectoires circulaires que
vous programmez avec la touche C (trajectoire circulaire C) Pour cela:
„ introduisez les coordonnées cartésiennes du centre du cercle dans
le plan d'usinage ou
„ validez la dernière position programmée ou
„ validez les coordonnées avec la touche „VALIDATION DE LA
POSITION EFFECTIVE“
U Introduire les coordonnées du centre du cercle ou
pour valider la dernière position programmée,
introduire: Aucune coordonnée
Exemple de séquences CN
ou
Les lignes 10 et 11 du programme ne se réfèrent pas à la figure ci-
contre.
Durée de l’effet
Le centre du cercle reste défini jusqu'à ce que vous programmiez un
nouveau centre de cercle. Vous pouvez également définir un centre de
cercle pour les axes auxiliaires U, V et W.
Introduire le centre de cercle en valeur incrémentale
Une coordonnée introduite en valeur incrémentale pour le centre du
cercle se réfère toujours à la dernière position d'outil programmée.
CC
Z
Y
X
X
CC
Y
CC
5 CC X+25 Y+25
10 L X+25 Y+25
11 CC
Avec CC, vous désignez une position comme centre de
cercle: L'outil ne se déplace pas jusqu'à cette position.
Le centre du cercle correspond simultanément au pôle
pour les coordonnées polaires.
