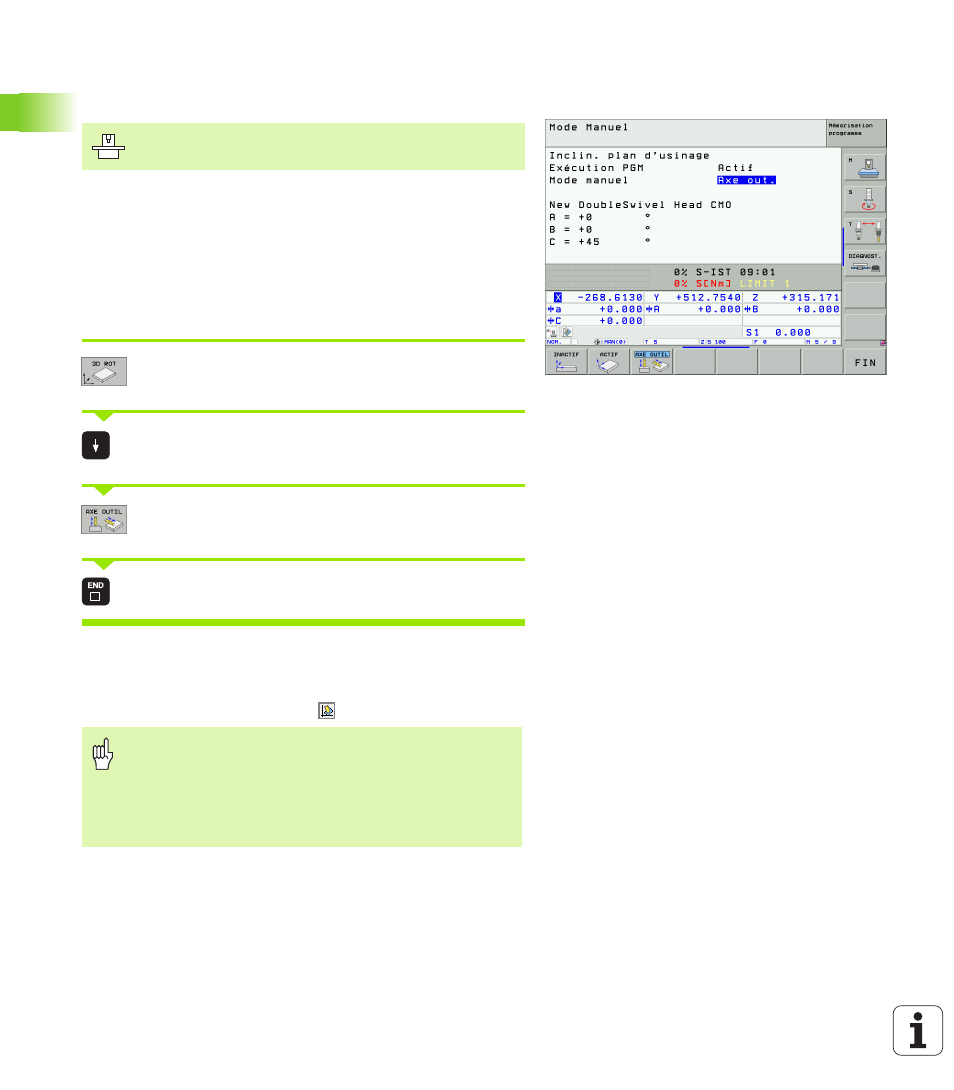

92 2 Mode manuel et dégauchissage
2.5 Inclinaison du plan d'usinag
e (option logiciel
1)
Configurer le sens actuel de l'axe d'outil en tant
que sens d'usinage actif (fonction FCL 2)
En modes de fonctionnement Manuel et Manivelle électronique, cette
fonction vous permet de déplacer l'outil avec les touches de sens
externes ou la manivelle dans la direction vers laquelle pointe
actuellement l'axe d'outil. Utilisez cette fonction si
„ vous désirez dégager l'outil dans le sens de l'axe d'outil pendant une
interruption d'un programme 5 axes
„ vous désirez exécuter en mode Manuel avec les touches de sens
externe une opération d'usinage avec outil incliné
Sélectionner l'inclinaison manuelle: Appuyer sur la
softkey 3D ROT.
Avec la touche fléchée, positionner la surbrillance sur
le sous-menu Mode Manuel
Activer le sens actif de l'axe d'outil en tant que sens
d'usinage actif: Appuyer sur la softkey AXE OUTIL
Achever l'introduction des données: Touche END.
Pour désactiver la fonction, mettez sur Inactif les modes souhaités
dans le menu Inclinaison du plan d'usinage.
Si la fonction Déplacement dans le sens de l'axe d'outil est active,
l'affichage d'état affiche le symbole
.
Cette fonction doit être activée par le constructeur de la
machine. Consultez le manuel de votre machine.
L'axe principal du plan d'usinage actif (X avec axe d'outil
Z) est toujours situé dans le plan machine principal (Z/X
avec axe d'outil Z).
Cette fonction est également disponible si vous voulez
interrompre le déroulement du programme et déplacer
les axes manuellement.
