454 8 Programmation: Cycles
8.9 Cy
cles de con
v
ersion de coor
données

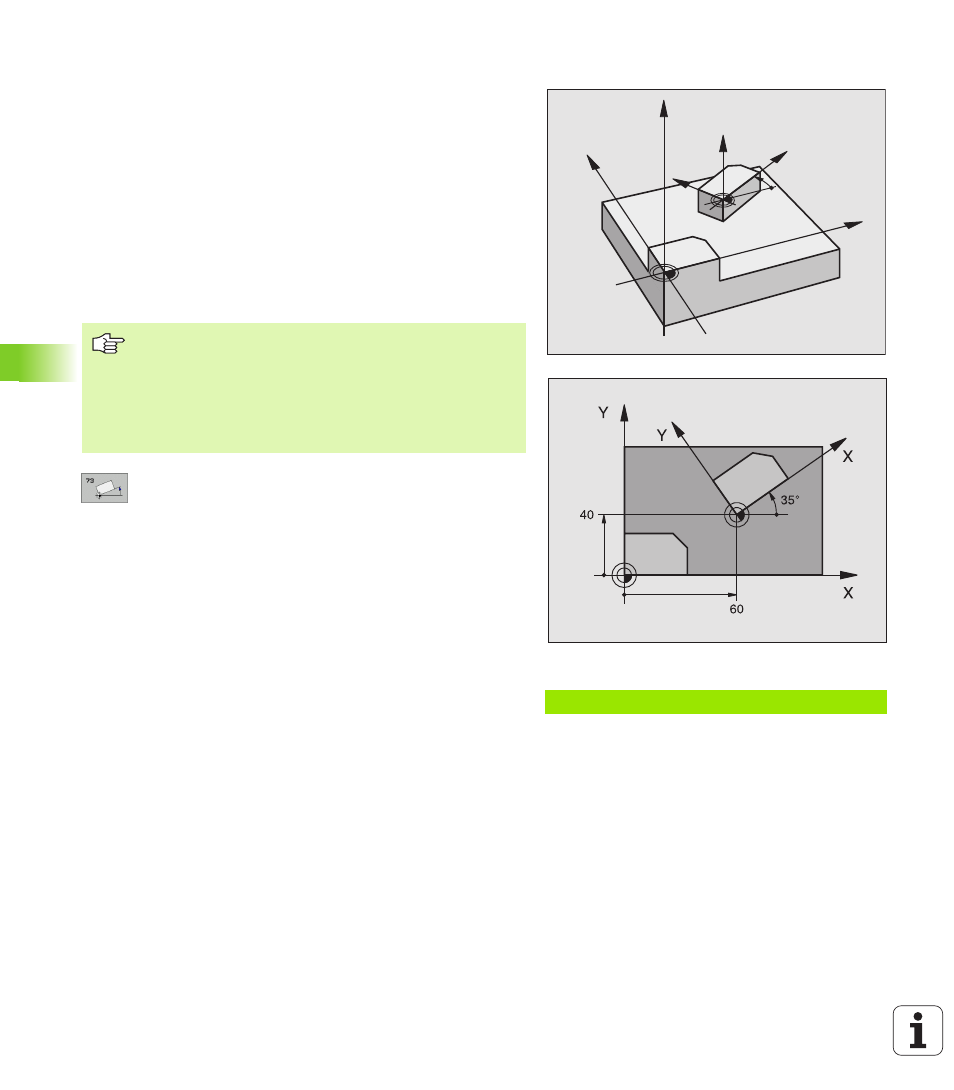

ROTATION (cycle G73)
A l’intérieur d’un programme, la TNC peut faire pivoter le système de
coordonnées dans le plan d’usinage, autour du point zéro actif.
Effet
La ROTATION est active dès qu'elle a été définie dans le programme.
Elle agit aussi en mode Positionnement avec introduction manuelle!
L'angle de rotation actif apparaît dans l'affichage d'état
supplémentaire.
Axes de référence pour l’angle de rotation:
„ Plan X/Y Axe X
„ Plan Y/Z Axe Y
„ Plan Z/X Axe Z
8 Rotation : Introduire l'angle de rotation en degrés (°).
Plage d'introduction: -360° à +360° (en absolu G90
avant H ou en incrémental G91 avant H)
Annulation
Reprogrammer le cycle ROTATION avec un angle de rotation 0°.
Exemple: Séquence CN
N72 G73 G90 H+25 *
Z
Z
X
X
Y
Y
Remarques avant que vous ne programmiez
La TNC annule une correction de rayon active si l’on définit
le cycle G73. Si nécessaire, reprogrammer la correction de
rayon.
Après avoir défini le cycle G73, déplacez les deux axes afin
d’activer la rotation.
