5.4 Peripheral Milling: Correction
3D avec orientation de l'outil
Application
Lors du Peripheral Milling, la TNC décale l'outil perpendiculairement au
sens du déplacement et perpendiculairement au sens de l'outil, en
fonction de la somme des valeurs Delta DR (tableau d'outils et
séquence T). Le sens de correction est à définir avec la correction de

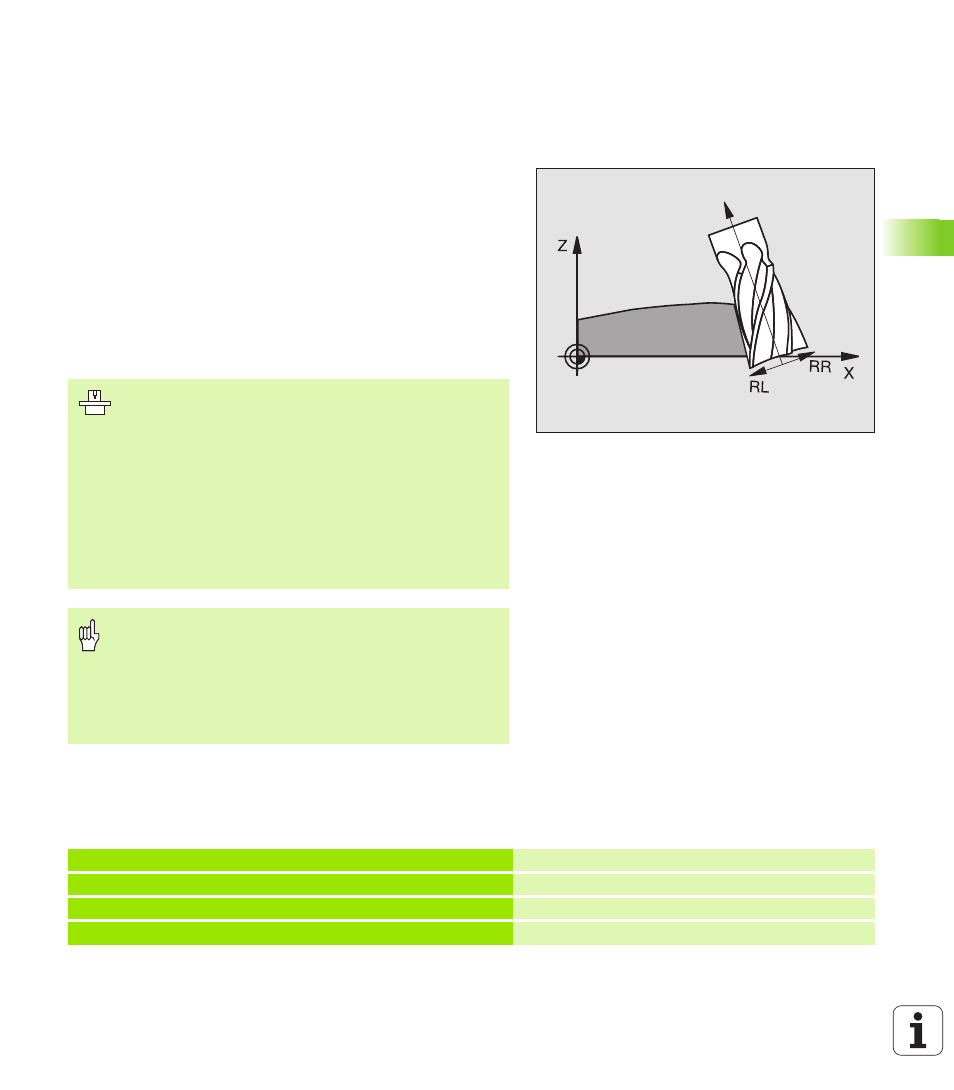

rayon G41/G42 (cf. fig. en haut et à droite, sens du déplacement Y+).
Pour que la TNC puisse atteindre l'orientation donnée, vous devez
activer la fonction M128 (cf. „Conserver la position de la pointe de l'outil
lors du positionnement des axes inclinés (TCPM): M128 (option de
logiciel 2)” à la page 276) et activer ensuite la correction du rayon
d’outil. La TNC positionne automatiquement les axes rotatifs de la
machine de manière à ce que l'outil puisse atteindre l'orientation
d'outil programmée avec la correction active.
Vous pouvez définir l'orientation d'outil dans une séquence G01 de la
manière suivante.
Exemple: Définition de l'orientation d'outil avec M128 et
coordonnées des axes rotatifs
Cette fonction n'est possible que sur les machines dont la
configuration d'inclinaison des axes peut permettre de
définir les angles spatiaux. Consultez le manuel de votre
machine.
La TNC n'est pas en mesure de positionner
automatiquement les axes rotatifs sur toutes les
machines. Consultez le manuel de votre machine.
Vous devez savoir que la TNC exécute une correction en
fonction des valeurs delta définies. Un rayon d’outil R
défini dans le tableau d’outils n’a aucune influence sur la
correction.
Danger de collision!
Sur les machines dont les axes rotatifs n'autorisent
qu'une plage de déplacement limitée et lors du
positionnement automatique, des déplacements peuvent
nécessiter, par exemple, une rotation de la table à 180°.
Surveillez les risques de collision de la tête avec la pièce
ou avec les matériels de serrage.
N10 G00 G90 X-20 Y+0 Z+0 B+0 C+0 * Prépositionnement
N20 M128 * Activer M128
N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 * Activer la correction de rayon
N40 X+50 Y+0 Z+0 B-30 C+0 * Réglage de l'axe rotatif (orientation d'outil)
