iTNC 530 HEIDENHAIN 143
4.6 Gr
aphisme filair
e 3D (f
onction FCL
2
)
Vous pouvez aussi exploiter le graphisme filaire 3D à l'aide de la souris.
Vous disposez des fonctions suivantes:
8 Pour faire pivoter tridimensionnellement le modèle filaire
représenté: Maintenir enfoncée la touche droite de la souris et
déplacer la souris. La TNC affiche un système de coordonnées qui
représente l'orientation de la pièce actuellement active. Lorsque
vous relâchez la touche droite de la souris, la TNC oriente la pièce
selon l'orientation définie
8 Pour décaler le modèle filaire représenté: Maintenir enfoncée la
touche centrale ou la molette de la souris et déplacer la souris. La
TNC décale la pièce dans le sens correspondant. Lorsque vous
relâchez la touche centrale de la souris, la TNC décale la pièce à la
position définie
8 Pour zoomer une zone donnée en utilisant la souris: Maintenir
enfoncée la touche gauche de la souris pour marquer la zone de
zoom rectangulaire. Lorsque vous relâchez la touche gauche de la
souris, la TNC agrandit la pièce en fonction de la zone définie
8 Pour accentuer ou réduire le zoom rapidement avec la souris:
Tourner la molette de la souris vers l'avant ou vers l'arrière

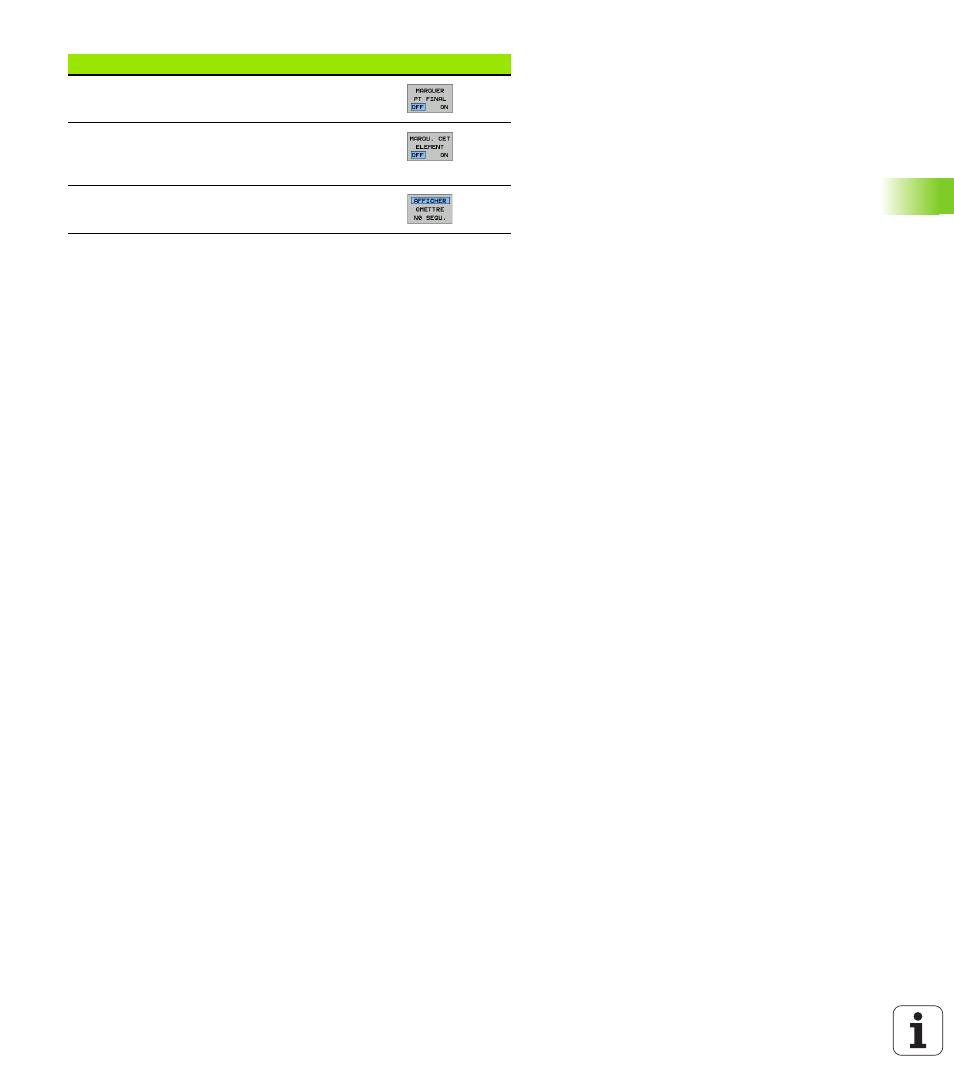

Afficher/ne pas afficher par un point sur la ligne
les points finaux programmés
Sur le graphisme filaire 3D, faire ressortir/ne pas
faire ressortir en couleur la séquence CN
sélectionnée dans la fenêtre de gauche
Afficher/ne pas afficher les numéros de
séquence
Fonction Softkey
