410 8 Programmation: Cycles
8.6 Cy
cles SL

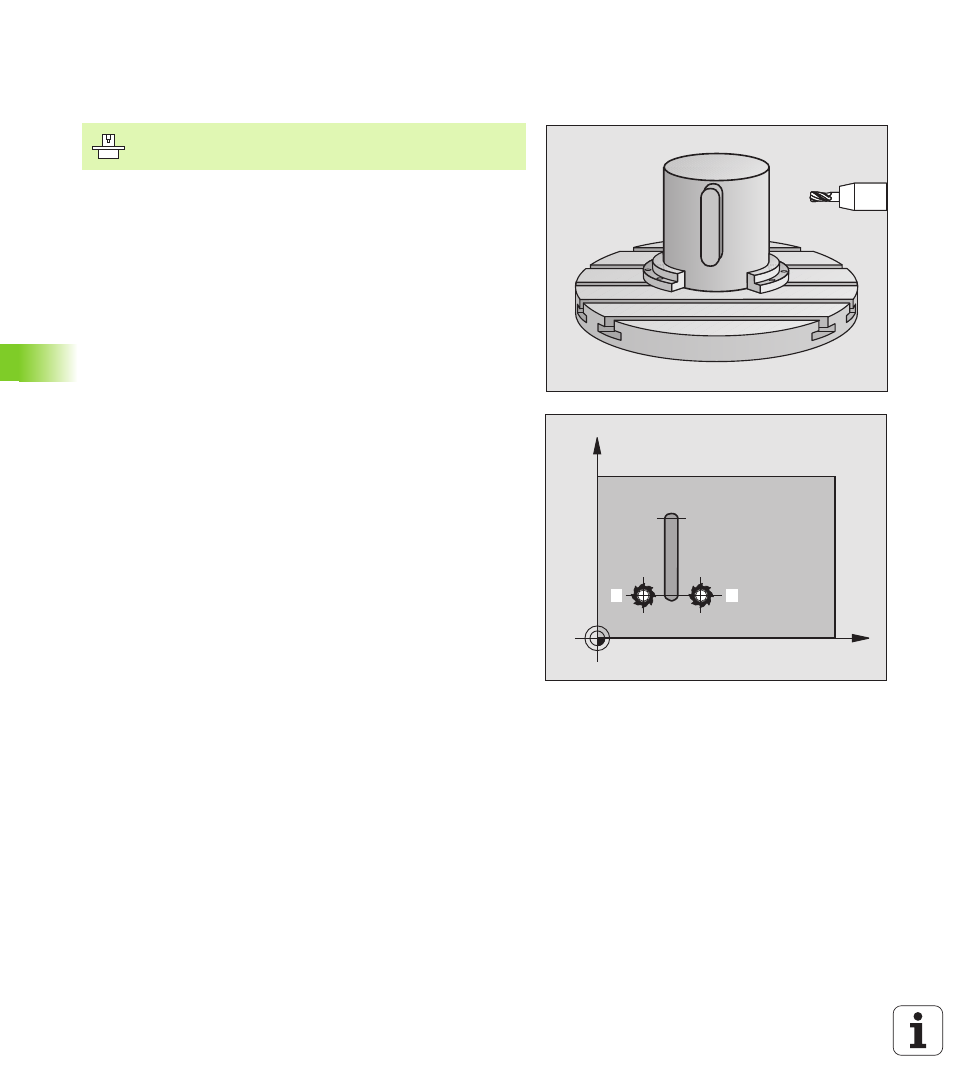

CORPS D'UN CYLINDRE Fraisage d'un oblong
convexe (cycle G129, option de logiciel 1)
Ce cycle vous permet de transposer le déroulé d'un oblong convexe
sur le corps d'un cylindre. La TNC met en place l'outil avec ce cycle de
manière à ce que, avec correction de rayon active, les parois soient
toujours parallèles entre elles. Programmez la trajectoire centrale de
l'oblong convexe en indiquant la correction du rayon d'outil. Avec la
correction de rayon, vous définissez si la TNC doit réaliser l'oblong
convexe en avalant ou en opposition.
Aux extrémités de l'oblong convexe, la TNC ajoute toujours un demi-
cercle dont le rayon correspond à la moitié de la largeur de l'oblong.
1 La TNC positionne l'outil au-dessus du point initial de l'usinage. La
TNC calcule le point initial à partir de la largeur de l'oblong convexe
et du diamètre de l'outil. Il est situé près du premier point défini
dans le sous-programme de contour et se trouve décalé de la
moitié de la largeur de l'oblong convexe et du diamètre de l'outil.
La correction de rayon détermine si le déplacement doit démarrer
vers la gauche (
1 , RL=en avalant) ou vers la droite de l'oblong
convexe ( 2 , RR=en opposition) (cf. figure de droite, au centre)
2 Après avoir positionné l'outil à la première profondeur de passe, la
TNC le déplace en avance de fraisage Q12 sur un arc de cercle
tangentiel à la paroi de l'oblong convexe. Si nécessaire, elle tient
compte de la surépaisseur latérale
3 A la première profondeur de passe, l'outil fraise avec l'avance de
fraisage Q12 le long de la paroi de l'oblong et jusqu’à ce que la
forme convexe soit entièrement usinée
4 L'outil s'éloigne ensuite par tangentement de la paroi et retourne
au point initial de l'usinage
5 Les phases 2 à 4 sont répétées jusqu'à ce que la profondeur de
fraisage programmée Q1 soit atteinte
6 L'outil retourne ensuite à la hauteur de sécurité dans l'axe d'outil
ou bien à la dernière position programmée avant le cycle (en
fonction du paramètre-machine 7420)
C
Z
1 2
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine.
