iTNC 530 HEIDENHAIN

217

6.3 Appr

oc

he et sor

tie du cont

our

Point final

Conditions requises pour le choix du point final:

„

doit être abordé sans risque de collision

„

doit être proche du dernier point du contour

„

Pour éviter tout endommagement du contour: Le point final optimal
est situé dans le prolongement de la trajectoire de l'outil pour
l'usinage du dernier élément du contour.

Exemple

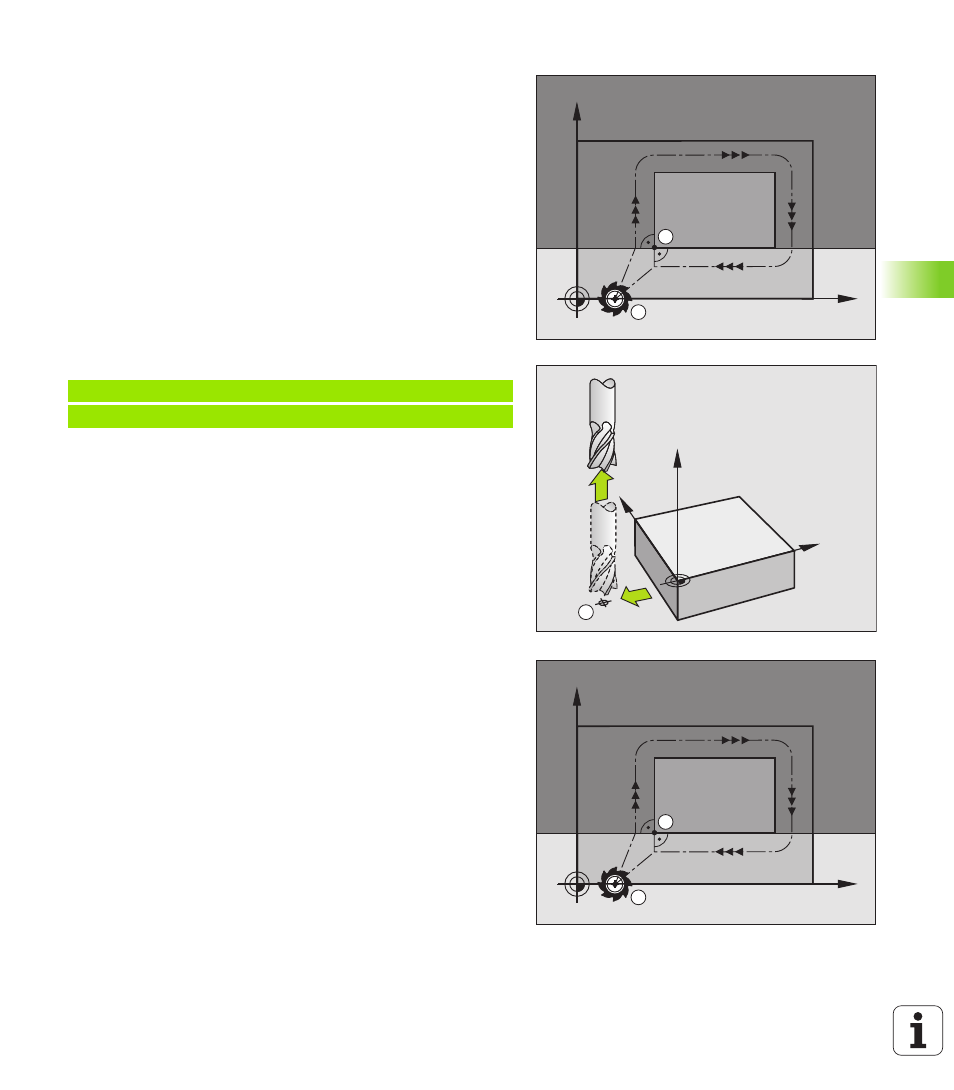

Fig. en haut et à droite: Si vous définissez le point final dans la zone
gris foncé, le contour sera endommagé lors de l'approche du point
final.

Quitter le point final dans l'axe de broche:

Pour quitter le point final, programmez séparément l'axe de broche.
Cf. figure de droite, au centre.

Exemple de séquences CN

Point initial et point final coïncident

Si le point initial et le point final coïncident, ne programmez pas de
correction de rayon.

Pour éviter tout endommagement du contour: Le point initial optimal
est situé entre les prolongements des trajectoires de l'outil d'usinage
du premier et du dernier élément du contour.

Exemple

Fig. en haut et à droite: Si vous définissez le point final dans la zone
hachurée, le contour sera endommagé lors de l'approche du premier
point du contour.

X

Y

A

E

Y

X

Z

E

N50 G00 G40 X+60 Y+70 *

N60 Z+250 *

X

Y

A

E
