414 8 Programmation: Cycles
8.6 Cy
cles SL

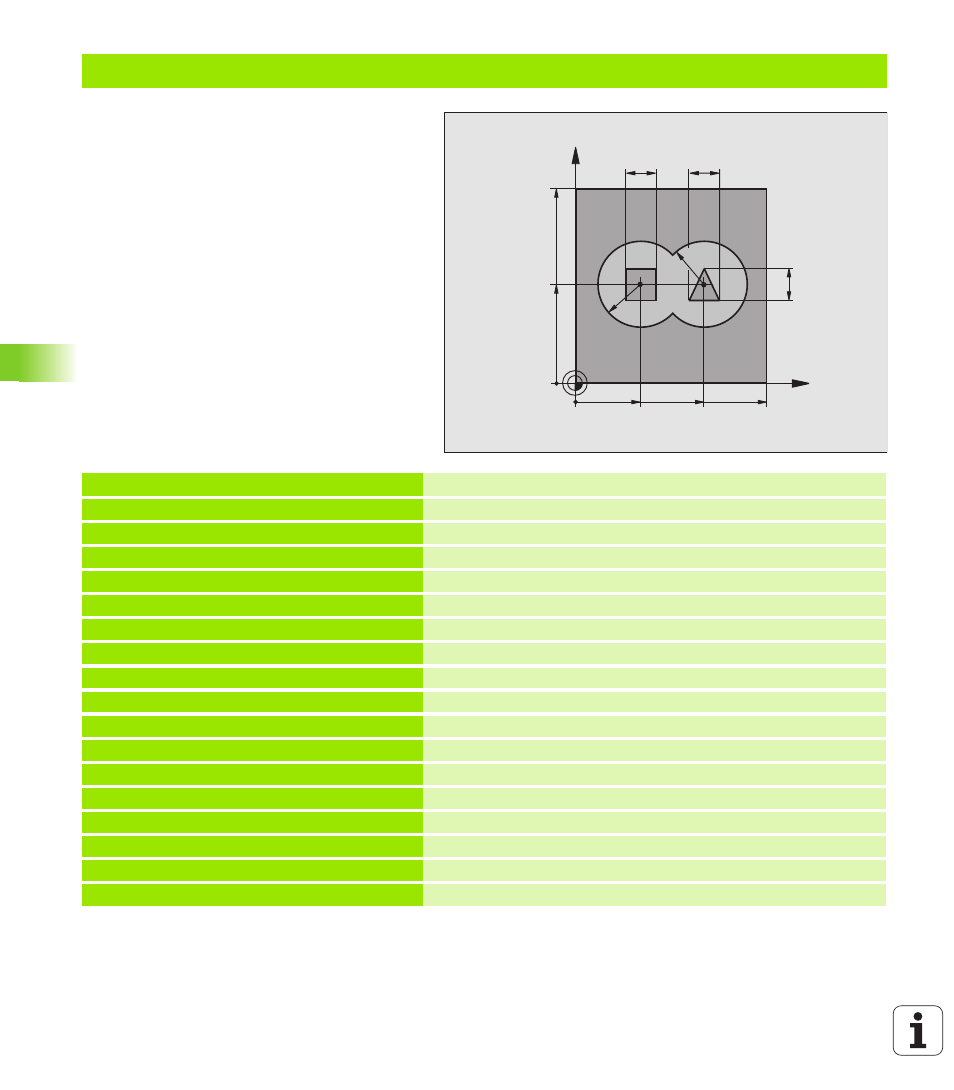

Exemple: Pré-perçage, ébauche et finition de contours superposés
%C21 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 * Définition d’outil pour le foret
N40 G99 T2 L+0 R+6 * Définition de l’outil d’ébauche/de finition
N50 T1 G17 S4000 * Appel d’outil pour le foret
N60 G00 G40 G90 Z+250 * Dégager l'outil
N70 G37 P01 1 P02 2 P03 3 P04 4 * Définir les sous-programmes de contour
N80 G120 DONNÉES DU CONTOUR Définir les paramètres généraux pour l’usinage
Q1=-20 ;PROFONDEUR DE FRAISAGE
Q2=1 ;FACTEUR RECOUVREMENT
Q3=+0 ;SURÉPAIS. LATÉRALE
Q4=+0 ;SURÉP. DE PROFONDEUR
Q5=+0 ;COORD. SURFACE PIÈCE
Q6=2 ;DISTANCE D'APPROCHE
Q7=+100 ;HAUTEUR DE SÉCURITÉ
Q8=0.1 ;RAYON D'ARRONDI
Q9=-1 ;SENS DE ROTATION
X
Y
35
50
100
100
16
16
R25
65
16
R25
