478 9 Programmation: Fonctions spéciales
9.3 Définir le plan d'usinag
e a
v
e
c les angles de pr
ojection:
PLANE
P
R
O
JECTED
9.3 Définir le plan d'usinage avec
les angles de projection:
PLANE PROJECTED
Application

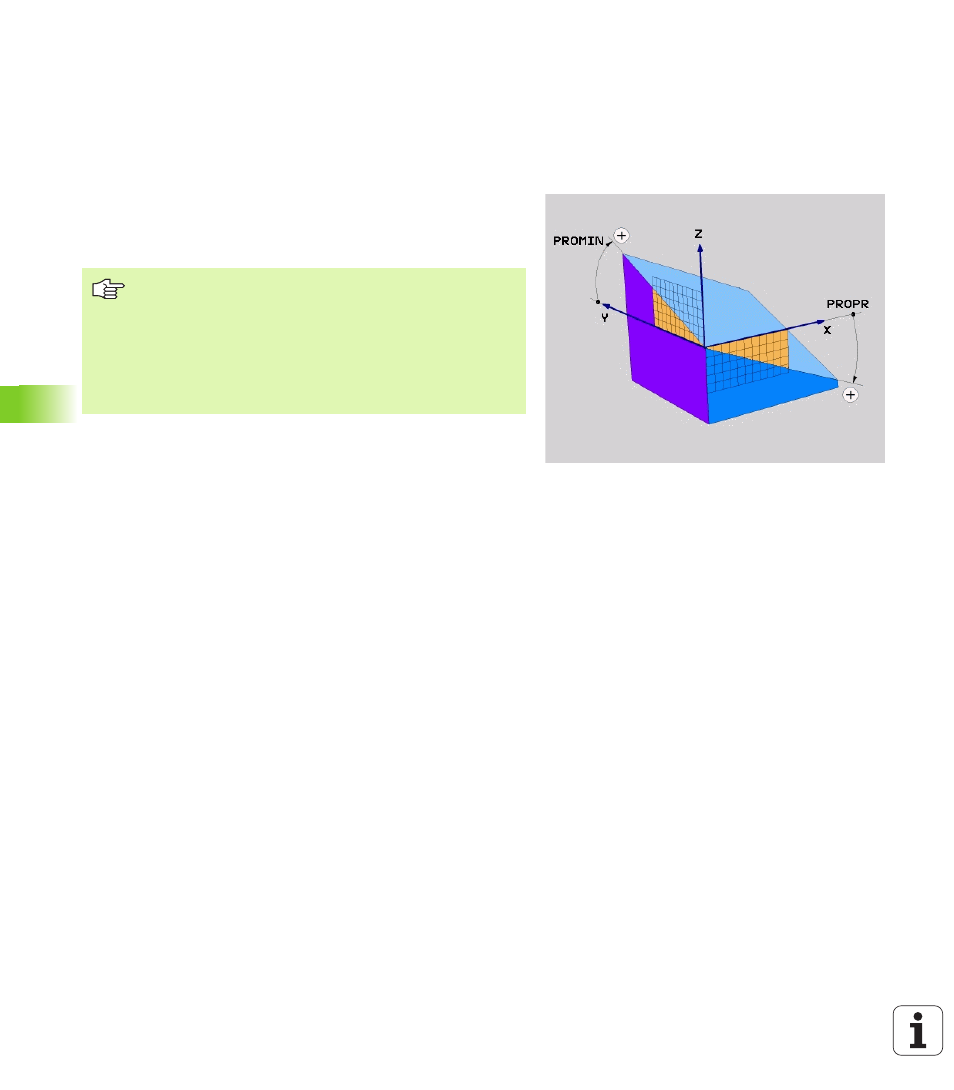

Les angles de projection définissent un plan d'usinage par l'indication
de deux angles que vous pouvez calculer par projection du 1er plan de
coordonnées (Z/X avec axe d'outil Z) et du 2ème plan de coordonnées
(Y/Z avec axe d'outil Z) dans le plan d'usinage à définir.
Remarques avant que vous ne programmiez
Vous ne pouvez utiliser les angles de projection que pour
l'usinage d'un parallélépipède rectangle. Si tel n'est pas le
cas, l'usinage peut induire des distorsions sur la pièce.
Définition des paramètres pour le comportement de
positionnement: Cf. „Définir le comportement de
positionnement de la fonction PLANE”, page 490.
