iTNC 530 HEIDENHAIN 479
9.3 Définir le plan d'usinag
e a
v
e
c les angles de pr
ojection:
PLANE
P
R
O
JECTED
Paramètres d'introduction

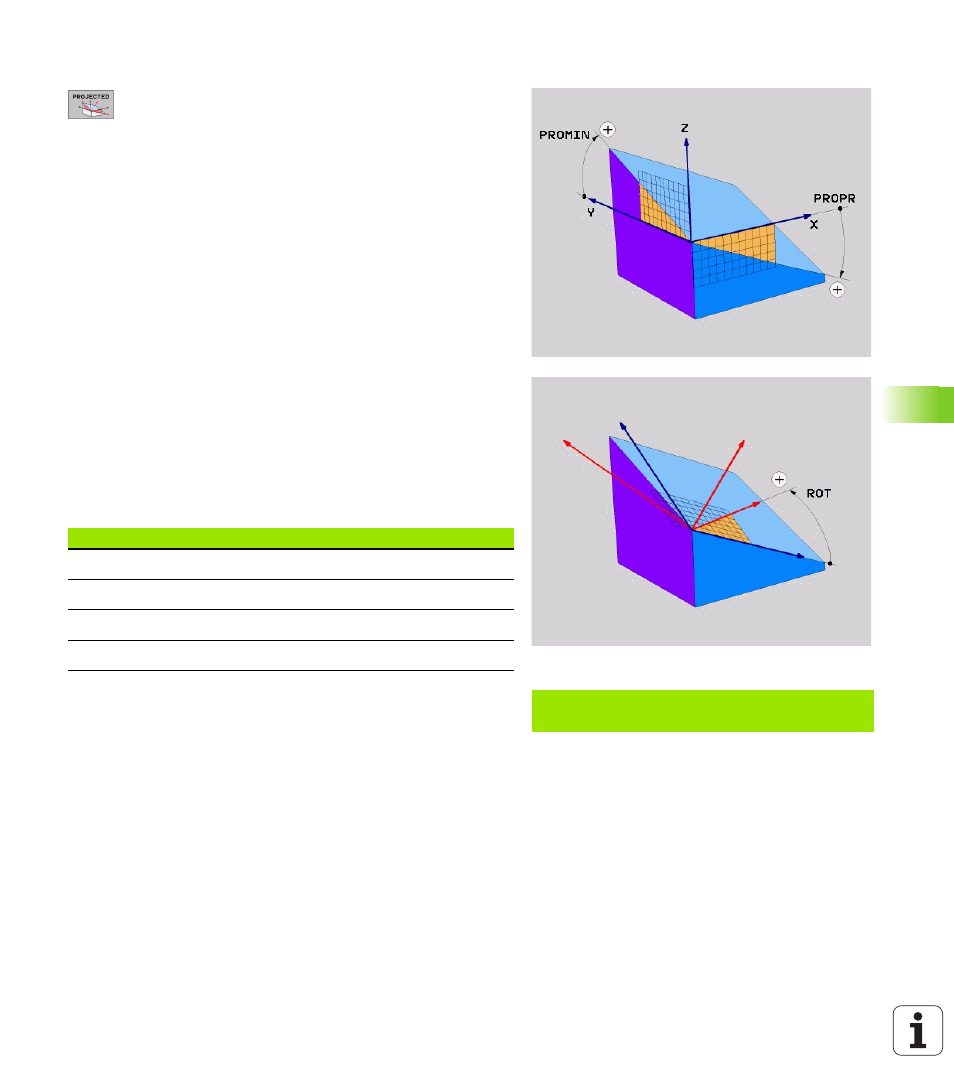

8 Angle proj. 1er plan de coord.? : Angle projeté du
plan d'usinage incliné dans le 1er plan de
coordonnées du système de coordonnées machine
(Z/X avec axe d'outil Z, cf. figure en haut et à droite).
Plage d'introduction –89.9999° à +89.9999°. L'axe 0°
est l'axe principal du plan d'usinage actif (X avec axe
d'outil Z, sens positif, cf. figure en haut et à droite)
8 Angle proj. 2ème plan de coord.? : Angle projeté
dans le 2ème plan de coordonnées du système de
coordonnées machine (Y/Z avec axe d'outil Z, cf.
figure en haut et à droite). Plage d'introduction
-89.9999° à +89.9999°. L'axe 0° est l'axe auxiliaire du
plan d'usinage actif (Y avec axe d'outil Z)
8 Angle ROT du plan incliné? : Rotation du système de
coordonnées incliné autour de l'axe d'outil incliné (par
analogie, correspond à une rotation avec le cycle 10
ROTATION). Avec l'angle de rotation, vous pouvez
déterminer de manière simple le sens de l'axe
principal du plan d'usinage (X avec axe d'outil Z, Z
avec axe d'outil Y, cf. figure de droite, au centre).
Plage d'introduction 0° à +360°
8 Poursuivre avec les propriétés de positionnement
(cf. „Définir le comportement de positionnement de
la fonction PLANE” à la page 490)
Abréviations utilisées
Exemple: Séquence CN
N50 PLANE PROJECTED PROPR+24 PROMIN+24 PRO
ROT+30 ...
Abréviation Signification
PROJECTED de l'anglais projected = projeté
PROPR principle plane: Plan principal
PROPR minor plane: Plan auxiliaire
PROPR rotation
