iTNC 530 HEIDENHAIN 207
5.5 T
ra
v
ailler a
v
e
c les tableaux des données de coupe
Modifier la structure des tableaux
Pour la TNC, les tableaux de données de coupe correspondent à ce
qu'on appelle des „tableaux pouvant être librement définis“. L'éditeur
de structure vous permet de modifier le format des tableaux pouvant
être librement définis. En outre, vous pouvez commuter entre l'aperçu
d'un tableau (configuration standard) et l'aperçu d'un formulaire.
Appeler l'éditeur de structure
8 Appuyez sur la softkey EDITER FORMAT (2ème niveau de softkeys).

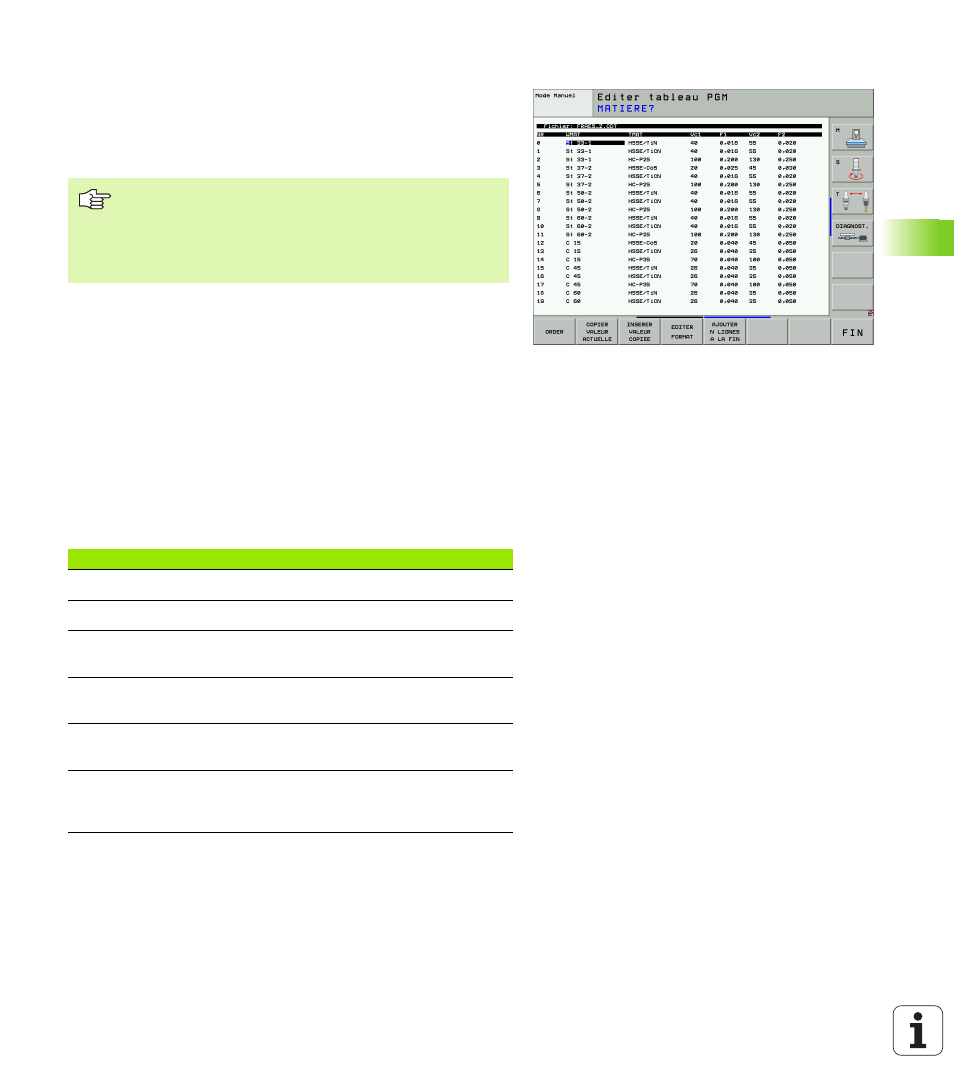

La TNC ouvre la fenêtre de l'éditeur (cf. figure) représentant la
structure des tableaux „avec rotation de 90°“. Une ligne de la
fenêtre de l'éditeur définit une colonne du tableau correspondant.
Signification de l'instruction de structure (ligne d'en-tête): cf. tableau
ci-contre.
Fermer l'éditeur de structure
8 Appuyez sur la touche END. La TNC convertit dans le nouveau
format les données qui étaient mémorisées dans le tableau. Les
éléments que la TNC n'a pas pu convertir dans la nouvelle structure
sont marqués avec # (par ex. si vous avez réduit la largeur de
colonne).
La TNC peut traiter jusqu'à 200 caractères par ligne et
jusqu'à 30 colonnes.
Si vous désirez rajouter après-coup une colonne dans un
tableau existant, la TNC ne décale pas automatiquement
les valeurs déjà inscrites.
Instruction Signification
NR Numéro de colonne
NAME Titre de la colonne
TYPE N: Introduction numérique
C: Introduction alphanumérique
WIDTH Largeur de la colonne. Avec type N, y compris
signe, virgule et emplacements après la virgule
DEC Emplacements après la virgule (4 max., actif
avec type N seulement)
ANGLAIS
à
HUNGARIA Dialogue selon la langue (32 caractères max.)
