562 12 Test de programme et exécution de programme
12.1 Gr
aphismes

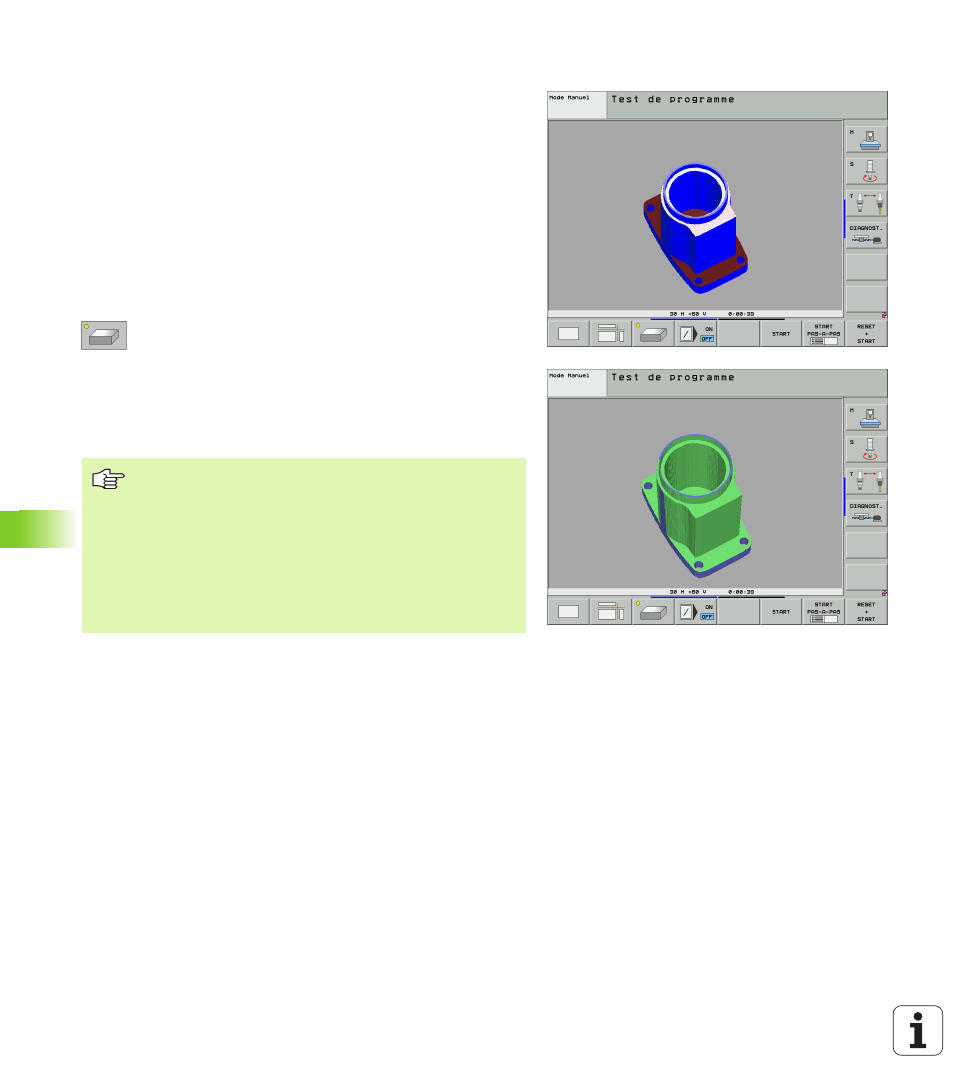

La représentation 3D
La TNC représente la pièce dans l’espace. Si vous disposez du
hardware adéquat, la TNC représente aussi les opérations d'usinage
dans le plan d'usinage incliné ou sur plusieurs faces avec son
graphisme 3D de haute résolution.
Vous pouvez faire pivoter la représentation 3D autour de l'axe vertical
et la faire basculer autour de l'axe horizontal. Si vous avez raccordé
une souris sur votre TNC, vous pouvez aussi exécuter cette fonction
en maintenant enfoncée la touche droite de la souris.
Au début de la simulation graphique, vous pouvez représenter les
contours de la pièce brute sous forme de cadre.
Les fonctions zoom sont disponibles en mode Test de programme, cf.
„Agrandissement de la projection”, page 565.
8 Sélectionner la représentation 3D par softkey. En
appuyant deux fois sur la softkey, vous accédez au
graphisme 3D à haute résolution. Cette commutation
n'est possible que si la simulation est déjà terminée.
Le graphisme à haute résolution représente
également les opérations d'usinage dans le plan
incliné
La vitesse du graphisme 3D à haute résolution dépend de
la longueur de coupe (colonne LCUTS dans le tableau
d'outils). Si 0 est défini pour LCUTS (configuration par
défaut), la simulation calcule avec une longueur de coupe
de longueur infinie, ce qui induit une durée de traitement
élevée. Si vous ne voulez pas définir LCUTS, vous pouvez
configurer le paramètre-machine 7312 avec une valeur
comprise entre 5 et 10. De cette manière, la TNC limite en
interne la longueur de coupe à une valeur calculée sur la
base de MP7312 multiplié par le diamètre de l'outil.
