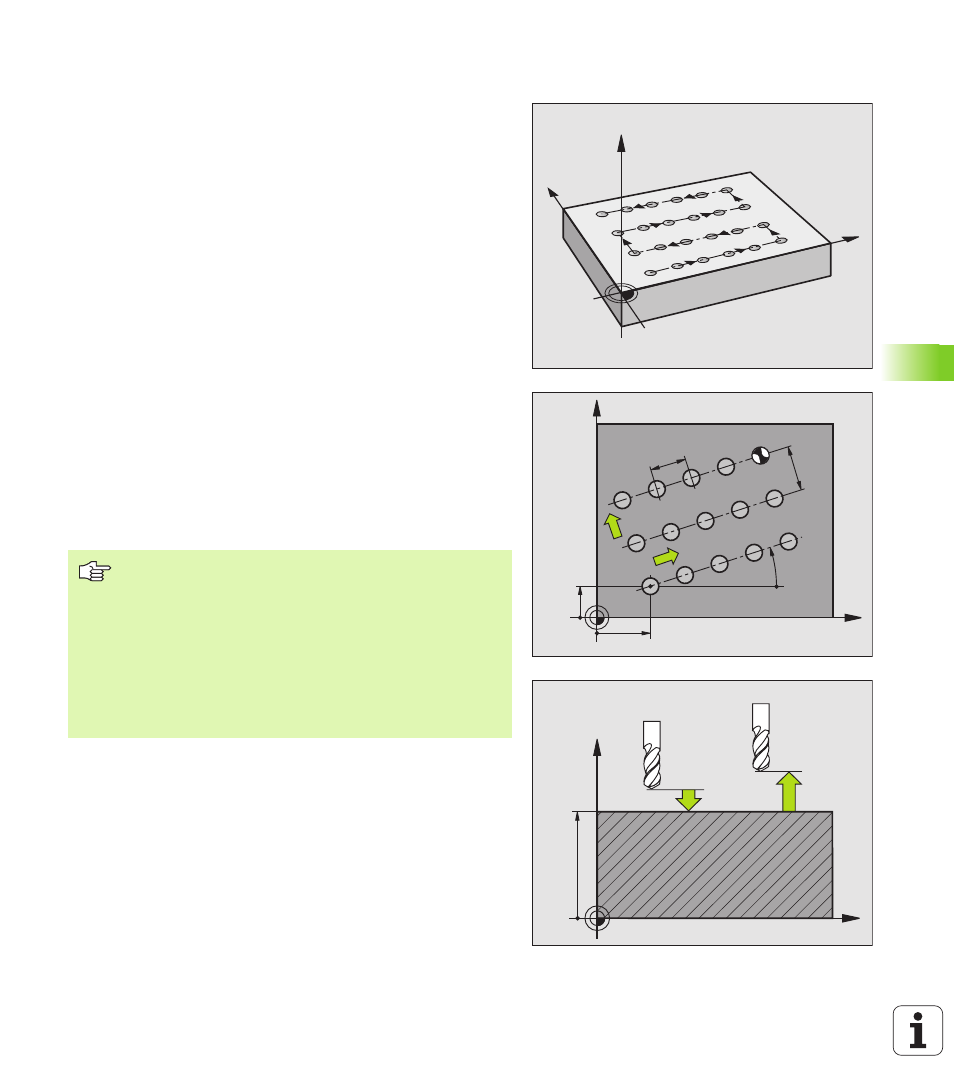

MOTIFS DE POINTS EN GRILLE (cycle G221)
1 La TNC positionne l'outil automatiquement de la position actuelle
jusqu'au point initial de la première opération d'usinage
Etapes:
„ Se déplacer au saut de bride (axe de broche)
„ Aborder le point initial dans le plan d'usinage
„ Se déplacer à la distance d'approche au-dessus de la surface de
pièce (axe de broche)
2 A partir de cette position, la TNC exécute le dernier cycle d'usinage
défini
3 Ensuite, la TNC positionne l'outil dans le sens positif de l'axe
principal, sur le point initial de l'opération d'usinage suivante; l'outil
est positionné à la distance d'approche (ou au saut de bride)
4 Ce processus (1 à 3) est répété jusqu'à ce que toutes les
opérations d'usinage soient exécutées sur la première ligne; l'outil
se trouve sur le dernier point de la première ligne
5 La TNC déplace ensuite l'outil sur le dernier point de le deuxième
ligne où il exécute l'usinage
6 Partant de là, la TNC positionne l'outil dans le sens négatif de l'axe
principal, sur le point initial de l'opération d'usinage suivante
7 Ce processus (6) est répété jusqu’à ce que toutes les opérations
d’usinage soient exécutées sur la deuxième ligne
8 Ensuite, la TNC déplace l'outil sur le point initial de la ligne suivante
9 Toutes les autres lignes sont usinées suivant un déplacement
pendulaire
X
Y
Z
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
Remarques avant que vous ne programmiez
Le cycle G221 est actif avec DEF, c’est-à-dire qu’il appelle
automatiquement le dernier cycle d’usinage défini.
Si vous combinez l'un des cycles d'usinage G200 à G209,
G212 à G215 et G262 à G267 avec le cycle G221, la
distance d'approche, la surface de la pièce et le saut de
bride programmés dans le cycle G221 sont actifs.
Si vous utilisez le cycle 254 Rainure circulaire en liaison
avec le cycle 221, la position de rainure 0 est interdite.
