iTNC 530 HEIDENHAIN 227
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes

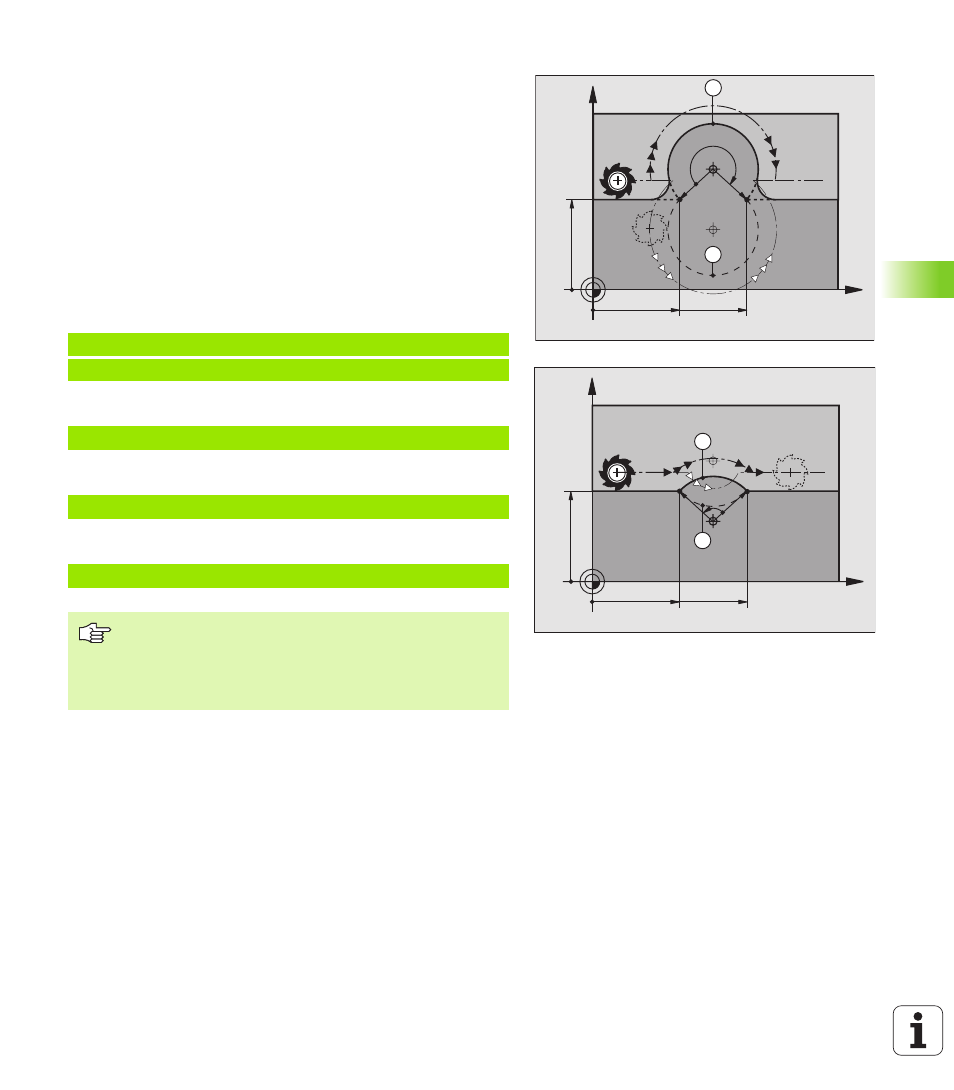

Angle au centre CCA et rayon R de l'arc de cercle
Le point initial et le point final du contour peuvent être reliés ensemble
par quatre arcs de cercle différents et de même rayon:
Petit arc de cercle: CCA<180°
Rayon de signe positif R>0
Grand arc de cercle: CCA>180°
Rayon de signe négatif R<0
Au moyen du sens de rotation, vous définissez si la courbure de l’arc
de cercle est dirigée vers l’extérieur (convexe) ou vers l’intérieur
(concave):
Convexe: Sens de rotation G02 (avec correction de rayon G41)
Concave: Sens de rotation G03 (avec correction de rayon G41)
Exemple de séquences CN
ou
ou
ou
X
Y
40
40 70
G03
4
ZW
3
R R
G02
X
Y
ZW
R R
40
40 70
1
2
G03
G02
N100 G01 G41 X+40 Y+40 F200 M3 *
N110 G02 X+70 Y+40 R+20 * (ARC 1)
N110 G03 X+70 Y+40 R+20 * (ARC 2)
N110 G02 X+70 Y+40 R-20 * (ARC 3)
N110 G03 X+70 Y+40 R-20 * (ARC 4)
L’écart entre le point initial et le point final du diamètre du
cercle ne doit pas être supérieur au diamètre du cercle.
Rayon max.: 99,9999 m.
Fonction autorisée pour les axes angulaires A, B et C.
