iTNC 530 HEIDENHAIN 433
8.8 Cy
cles d'usinag
e ligne à ligne

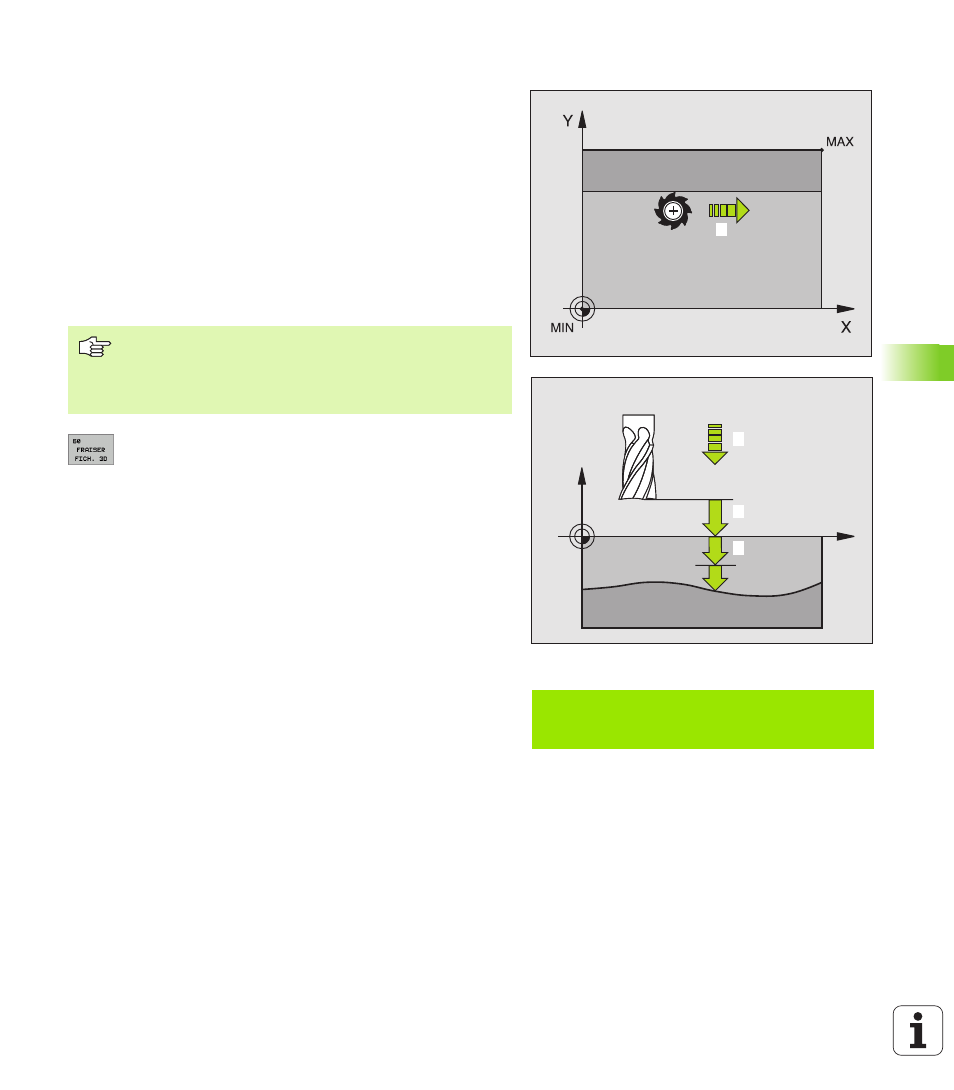

EXECUTION DE DONNEES 3D (cycle G60)
1 Partant de la position actuelle dans l'axe de broche, la TNC
positionne l'outil en avance rapide à la distance d'approche,
au-dessus du point MAX programmé dans le cycle
2 Puis la TNC déplace l'outil en avance rapide dans le plan d'usinage
jusqu'au point MIN programmé dans le cycle
3 A partir de là, l'outil se déplace suivant l'avance de plongée en
profondeur jusqu'au premier point du contour
4 Ensuite, la TNC exécute avec l'avance de fraisage tous les points
mémorisés dans le fichier de données 3D; entre-temps et si
nécessaire, la TNC se déplace à la distance d'approche pour passer
outre les zones non usinées
5 Pour terminer, la TNC rétracte l'outil en avance rapide à la distance
d'approche
8 Nom de fichier pour données 3D : Introduire le nom
du fichier où sont mémorisées les données à
exécuter; si le fichier n'est pas dans le répertoire
actuel, introduire le chemin d'accès complet
8 Zone point MIN : Point min. (coordonnée X, Y et Z) de
la zone dans laquelle doit s'effectuer le fraisage
8 Zone point MAX : Point max. (coordonnée X, Y et Z) de
la zone dans laquelle doit s'effectuer le fraisage
8 Distance d'approche 1 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce lors
de déplacements en rapide
8 Profondeur de passe 2 (en incrémental): Distance
parcourue par l'outil en une passe
8 Avance plongée en profondeur 3 : Vitesse de
déplacement de l'outil lors de la plongée, en mm/min.
8 Avance fraisage 4 : Vitesse de déplacement de l'outil
lors du fraisage, en mm/min.
8 Fonction auxiliaire M : Option permettant
d'introduire une fonction auxiliaire, par ex. M13
Exemple: Séquence CN
N64 G60 P01 BSP.I P01 X+0 P02 Y+0
P03 Z-20 P04 X+100 P05 Y+100 P06 Z+0
P07 2 P08 +5 P09 100 P10 350 M13 *
4
X
Z
1
2
3
Remarques avant que vous ne programmiez
Grâce au cycle 30, vous pouvez exécuter en plusieurs
passes des programmes en dialogue conversationnel
Texte clair créés sur un support externe.
