iTNC 530 HEIDENHAIN 87
2.5 Inclinaison du plan d'usinag
e (option logiciel
1)
2.5 Inclinaison du plan d'usinage
(option logiciel 1)
Application, processus

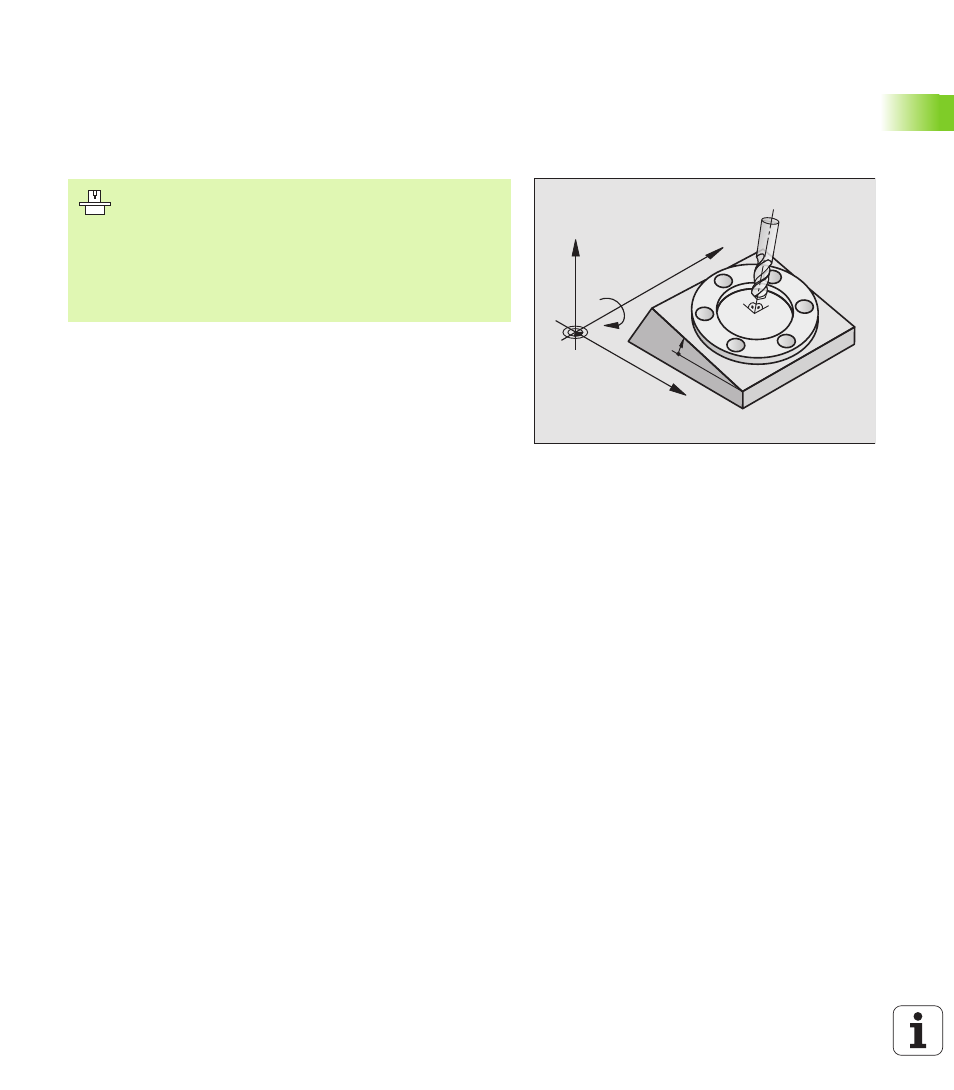

La TNC gère l'inclinaison de plans d'usinage sur machines équipées
de têtes pivotantes ou de plateaux inclinés. Cas d'applications
classiques: Perçages obliques ou contours inclinés dans l'espace.
Le plan d’usinage est alors toujours incliné autour du point zéro actif.
Dans ce cas et, comme à l'habitude, l'usinage est programmé dans un
plan principal (ex. plan X/Y); toutefois, il est exécuté dans le plan incliné
par rapport au plan principal.
Il existe trois fonctions pour l'inclinaison du plan d'usinage:
„ Inclinaison manuelle à l'aide de la softkey 3D ROT en modes Manuel
et Manivelle électronique; cf. „Activation de l'inclinaison manuelle”,
page 91
„ Inclinaison programmée, cycle 19 PLAN D'USINAGE dans le
programme d'usinage (cf. „PLAN D'USINAGE (cycle G80, option de
logiciel 1)” à la page 456)
„ Inclinaison programmée, fonction PLANE dans le programme
d'usinage (cf. „La fonction PLANE: Inclinaison du plan d'usinage
(option de logiciel 1)” à la page 472)
Les fonctions TNC pour l'„inclinaison du plan d'usinage“
correspondent à des transformations de coordonnées. Le plan
d'usinage est toujours perpendiculaire au sens de l'axe d'outil.
X
Z
Y
B
10°
Les fonctions d'inclinaison du plan d'usinage sont adaptées
par le constructeur de la machine à la TNC et à la machine.
Sur certaines têtes pivotantes (plateaux inclinés), le
constructeur de la machine définit si les angles programmés
dans le cycle doivent être interprétés par la TNC comme
coordonnées des axes rotatifs ou comme composantes
angulaires d'un plan incliné. Consultez le manuel de votre
machine.
