Programmer les déplacements d'outils
Pour programmer une séquence, sélectionnez une touche de fonction
DIN/ISO sur le clavier alphabétique. Vous pouvez aussi utiliser les
touches de contournage grises pour obtenir le code G correspondant.

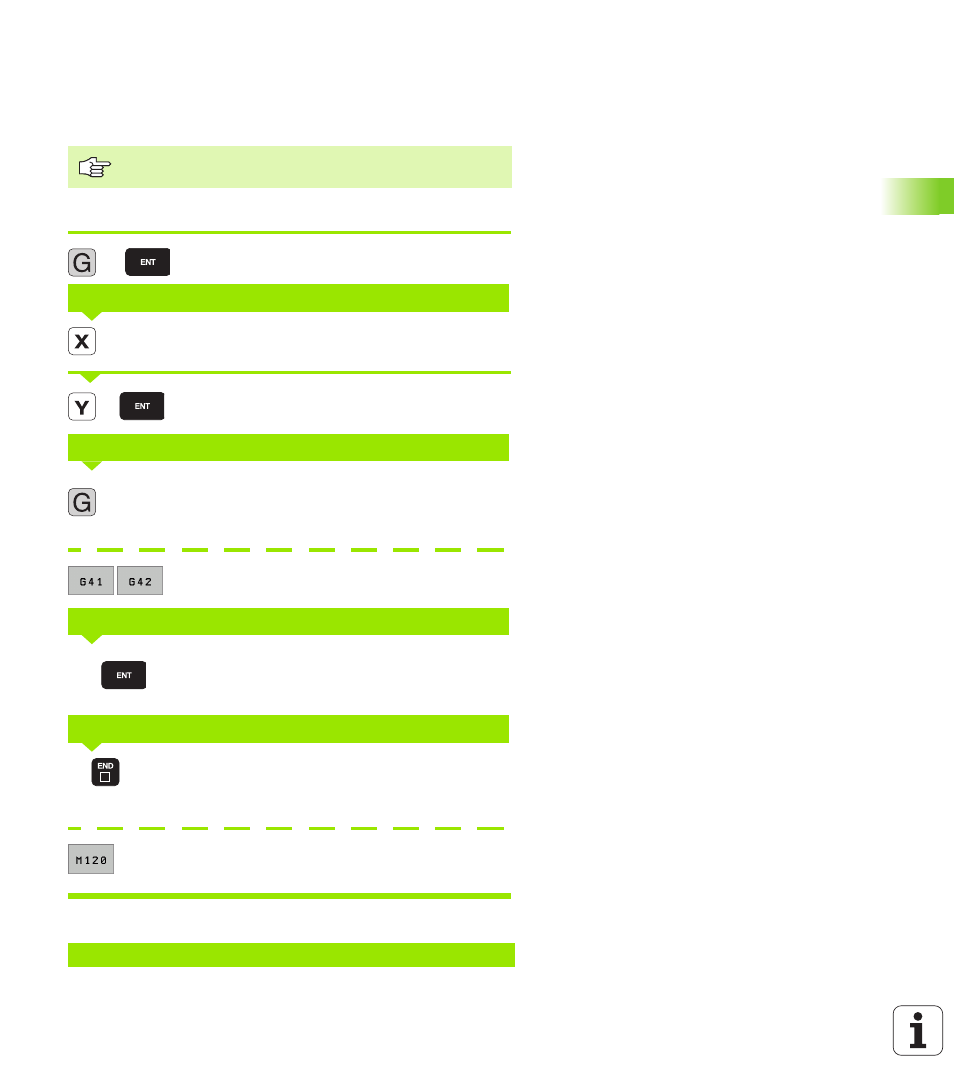

Exemple de séquence de positionnement
Ouvrir la séquence
Introduire la coordonnée-cible pour l’axe X
Introduire la coordonnée-cible pour l'axe Y; passer à la
question suivante en appuyant sur la touche ENT
Déplacement sans correction du rayon d'outil: Valider
avec la touche ENT ou
déplacement à gauche ou à droite du contour
programmé: sélectionner G41 ou G42 avec la softkey
Avance de ce déplacement de contournage
750 mm/min.; valider avec la touche ENT
Introduire la fonction auxiliaire souhaitée (par ex. M3
marche broche), fermer la séquence et l'enregistrer
avec la touche END
Sélectionner la fonction auxiliaire affichée par la TNC
dans le menu de softkeys
La fenêtre de programme affiche la ligne:
Attention, l'écriture en majuscules doit être activée.
COORDONNÉES ?
TRAJECTOIRE CENTRE FRAISE
AVANCE? F=
FONCTION AUXILIAIRE M ?
N30 G01 G40 X+10 Y+5 F100 M3 *
