iTNC 530 HEIDENHAIN 241
6.6 Créer les pr
ogr
ammes de cont
our à par
tir de fic
h
iers DXF (option logiciel)
Ouvrir un fichier DXF

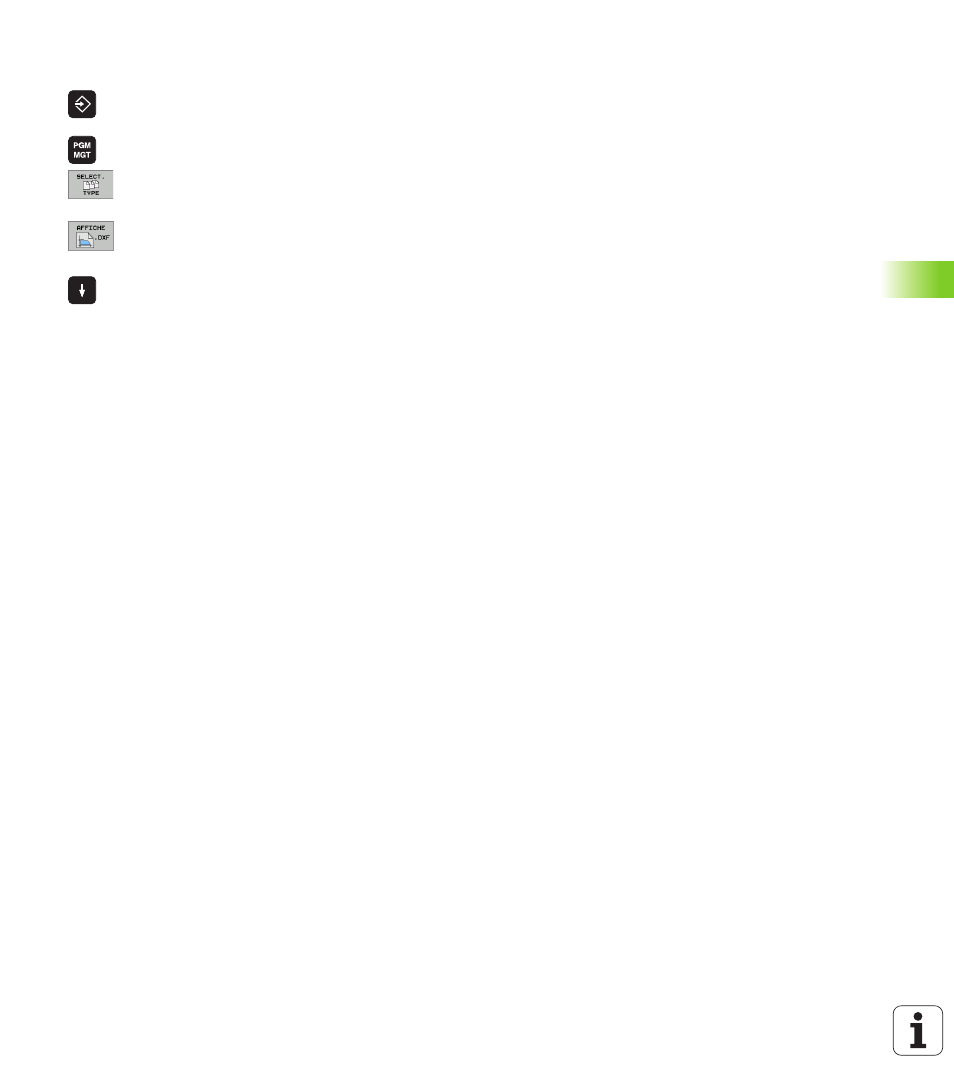

8 Sélectionner le mode Mémorisation/édition de
programme
8 Sélectionner le gestionnaire de fichiers
8 Sélectionner le menu de softkeys permettant de
choisir les types de fichiers à afficher: Appuyer sur la
softkey SELECT. TYPE
8 Afficher tous les fichiers DXF: Appuyer sur la softkey
AFFICHER DXF
8 Sélectionner le répertoire où se trouve le fichier DXF
8 Sélectionner le fichier DXF désiré, valider avec la
touche ENT: La TNC lance le convertisseur DXF et
affiche à l'écran le contenu du fichier DXF. La TNC
affiche dans la fenêtre de gauche ce qu'on appelle
aussi les layers (couches, plans) et dans la fenêtre de
droite, le plan
