4.1 Pr
incipes de base
Système de référence sur fraiseuses

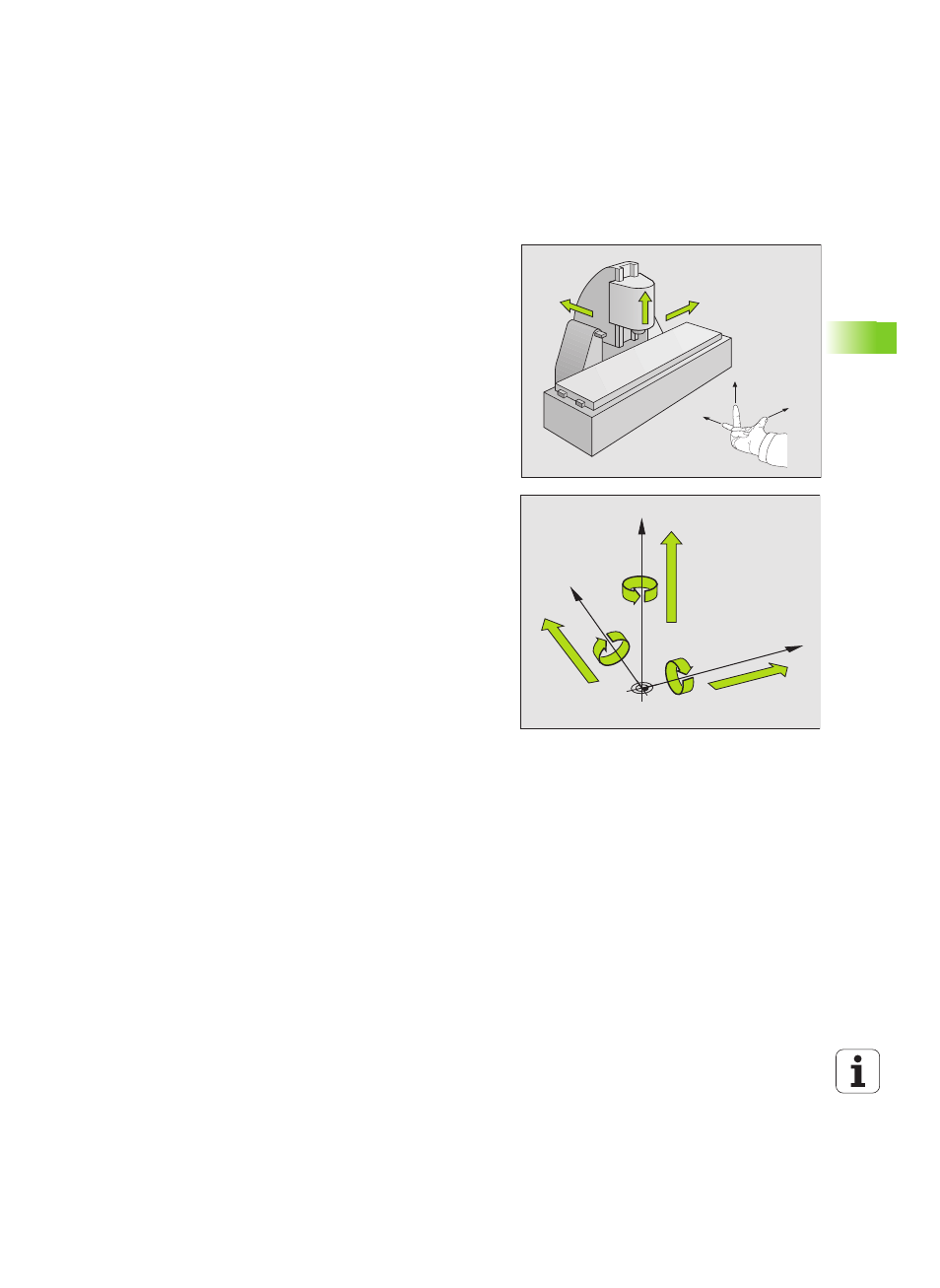

Pour l’usinage d’une pièce sur une fraiseuse, vous vous référez
généralement au système de coordonnées cartésiennes. La figure de
droite illustre la relation entre le système de coordonnées
cartésiennes et les axes de la machine. La règle des trois doigts de la
main droite est un moyen mnémotechnique: Si le majeur est dirigé
dans le sens de l’axe d’outil, de la pièce vers l’outil, il indique alors le
sens Z+; le pouce indique le sens X+ et l’index, le sens Y+.
La TNC 320 peut commander jusqu'à 4 axes (5 en option). Outres les
axes principaux X, Y et Z, on a également les axes auxiliaires qui leur
sont parallèles U, V et W (ceci n’est actuellement pas encore géré par
la TNC 320). Les axes rotatifs sont les axes A, B et C. La figure en bas,
à droite illustre la relation entre les axes auxiliaires ou axes rotatifs et
les axes principaux.
+X
+Y
+Z
+X
+Z
+Y
W+
C+
B+
V+
A+
U+
Y
X
Z
