Usinage de petits éléments de contour. M97

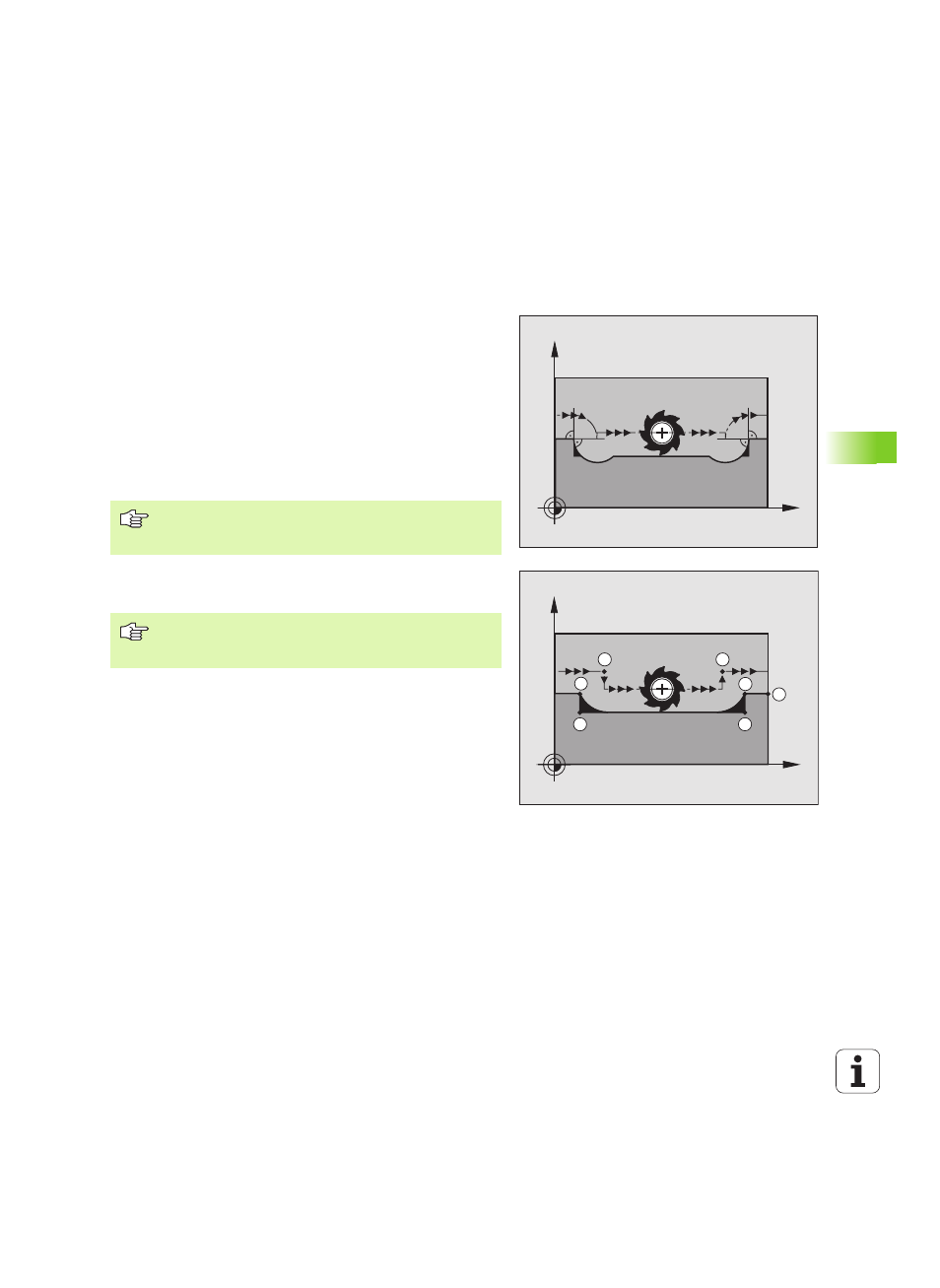

Comportement standard
A un angle externe, la TNC insère un cercle de transition. En présence
de très petits éléments de contour, l'outil risque alors d'endommager
celui-ci.
Là, la TNC interrompt l'exécution du programme et délivre le message
d'erreur „Rayon d'outil trop grand“.
Comportement avec M97
La TNC définit un point d'intersection pour les éléments du contour –
comme aux angles internes – et déplace l'outil sur ce point.
Programmez M97 dans la séquence où l’angle externe a été défini.
Effet
M97 n’est active que dans la séquence où elle a été programmée.
Au lieu de M97, nous vous conseillons d'utiliser la fonction
plus performante M120 LA (cf. „Comportement avec
M120” à la page 168)!
L'angle du contour sera usiné de manière incomplète avec
M97. Vous devez éventuellement effectuer un autre
usinage à l'aide d'un outil plus petit.
