1.5 Accessoires: Palpeurs 3D et
manivelles électroniques
HEIDENHAIN
Palpeurs 3D
Les différents palpeurs 3D de HEIDENHAIN servent à:
„ dégauchir les pièces automatiquement
„ initialiser les points de référence avec rapidité et précision
„ mesurer la pièce pendant l'exécution du programme
Les palpeurs à commutation TS 220, TS 440 et TS 640
Ces palpeurs sont particulièrement bien adaptés au dégauchissage
automatique de la pièce, à l'initialisation du point de référence et aux
mesures sur la pièce. Le TS 220 transmet les signaux de commutation
par câble et peut souvent constituer une alternative plus avantageuse
au niveau des coûts.

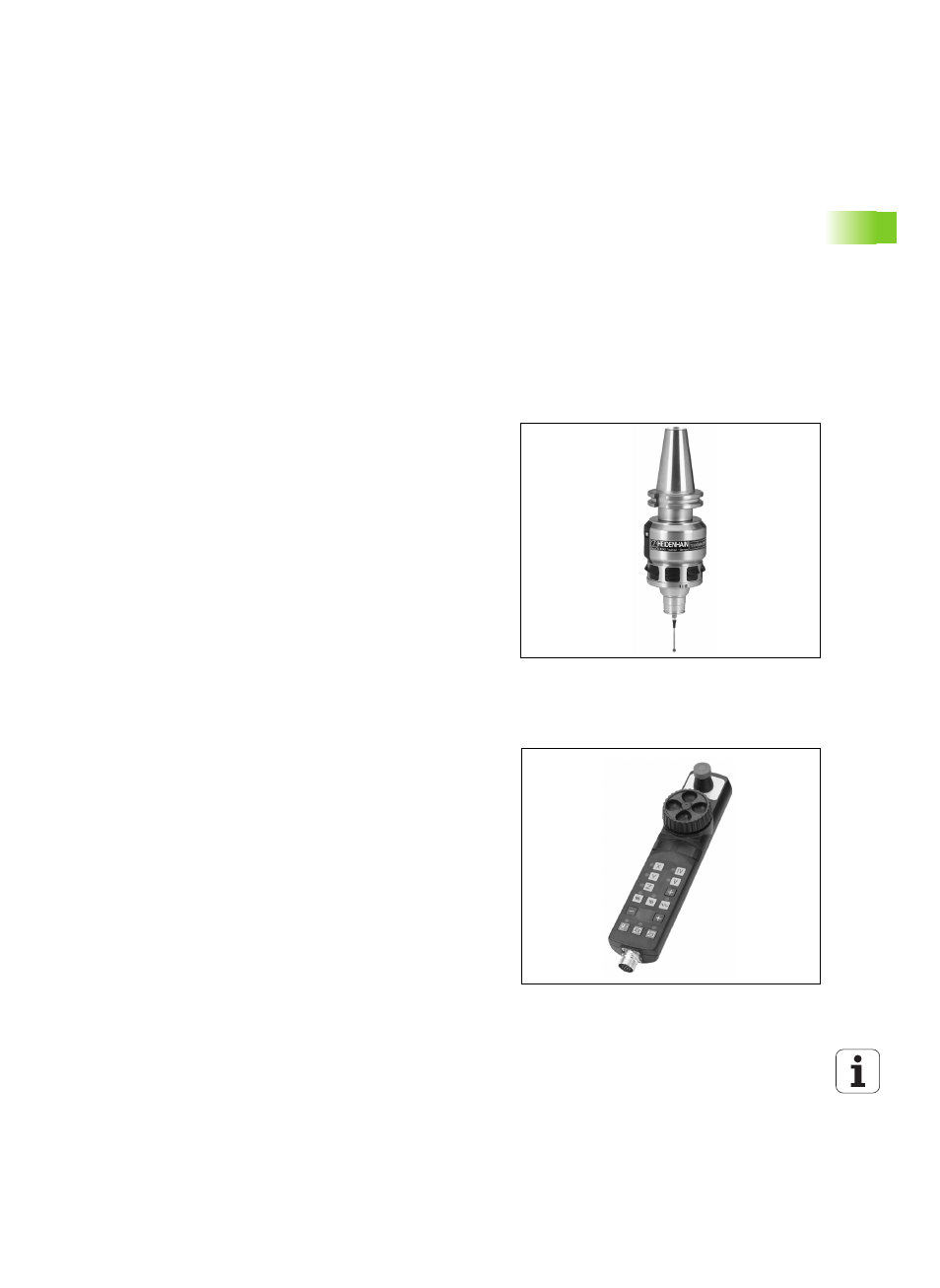

Les TS 440 et TS 640 (cf. figure de droite), sans câble, ont été conçus
spécialement pour les machines équipées d'un changeur d'outils. Les
signaux de commutation sont transmis par voie infrarouge.
Principe de fonctionnement: Dans les palpeurs à commutation de
HEIDENHAIN, un commutateur optique anti-usure enregistre la
déviation de la tige. Le signal émis permet de mémoriser la valeur
effective correspondant à la position actuelle du palpeur.
Manivelles électroniques HR
Les manivelles électroniques simplifient le déplacement manuel
précis des chariots des axes. Le déplacement pour un tour de
manivelle peut être sélectionné à l'intérieur d'une plage étendue.
Outre les manivelles encastrables HR 130 et HR 150, HEIDENHAIN
propose également la manivelle portable HR 410.
