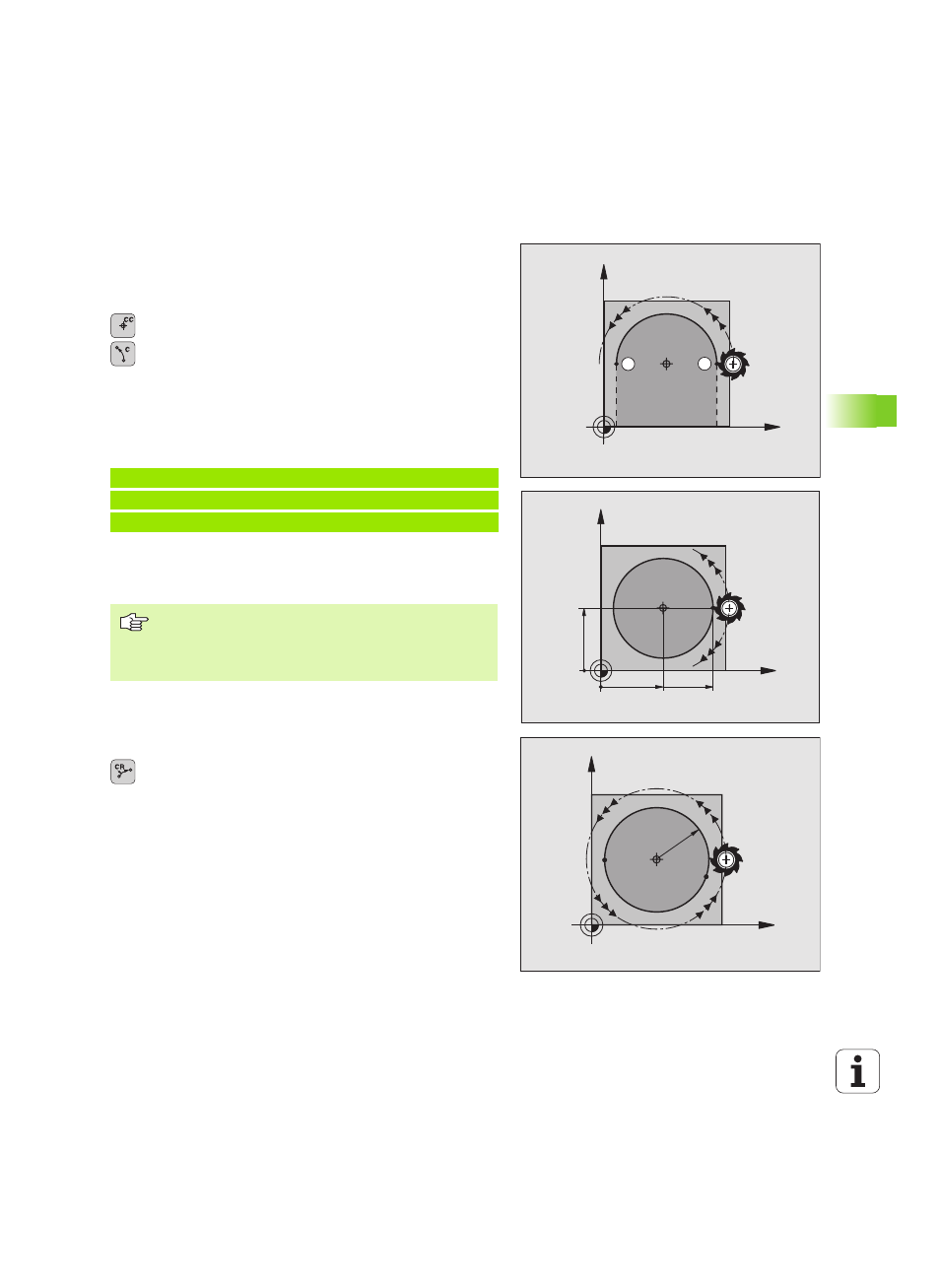

TNC 320 HEIDENHAIN
129
6.4 Cont
our
n
ag
es – Coor
données car
tésiennes
Trajectoire circulaire C autour du centre de cercle CC
Définissez le centre de cercle CC avant de programmer la trajectoire
circulaire C. La dernière position d'outil programmée avant la
séquence C correspond au point initial de la trajectoire circulaire.
8
Déplacer l’outil sur le point initial de la trajectoire circulaire
8
Coordonnées
du centre de cercle
8
Coordonnées
du point final de l’arc de cercle
8
Sens de rotation DR
Si nécessaire:
8
Avance F
8
Fonction auxiliaire M
Exemple de séquences CN
Cercle entier
Pour le point final, programmez les mêmes coordonnées que celles du
point initial.
Trajectoire circulaire CR de rayon défini
L'outil se déplace sur une trajectoire circulaire de rayon R.
8
Coordonnées
du point final de l’arc de cercle
8
Rayon R
Attention: Le signe définit la grandeur de l'arc de
cercle!
8
Sens de rotation DR
Attention: Le signe définit la courbe concave ou
convexe!
Si nécessaire:
8
Fonction auxiliaire M
8
Avance F
Cercle entier
Pour un cercle entier, programmez à la suite deux séquences CR:
Le point final du premier demi-cercle correspond au point initial du
second. Le point final du second demi-cercle correspond au point
initial du premier.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Le point initial et le point final du déplacement circulaire
doivent se situer sur la trajectoire circulaire.
Tolérance d'introduction: jusqu’à 0,016 mm (à sélection-
ner dans le paramètre-machine „circleDeviation“)
S
E
X
Y
CC
X
Y
25
45
25
CC
DR+
DR–
X
Y
CC
S
1
=E
2
E
1
=S
2
R
