TNC 320 HEIDENHAIN 233
8.3 Cy
cles de fr
aisag
e
de poc
h
es, t
e
nons et r
a
inur
es

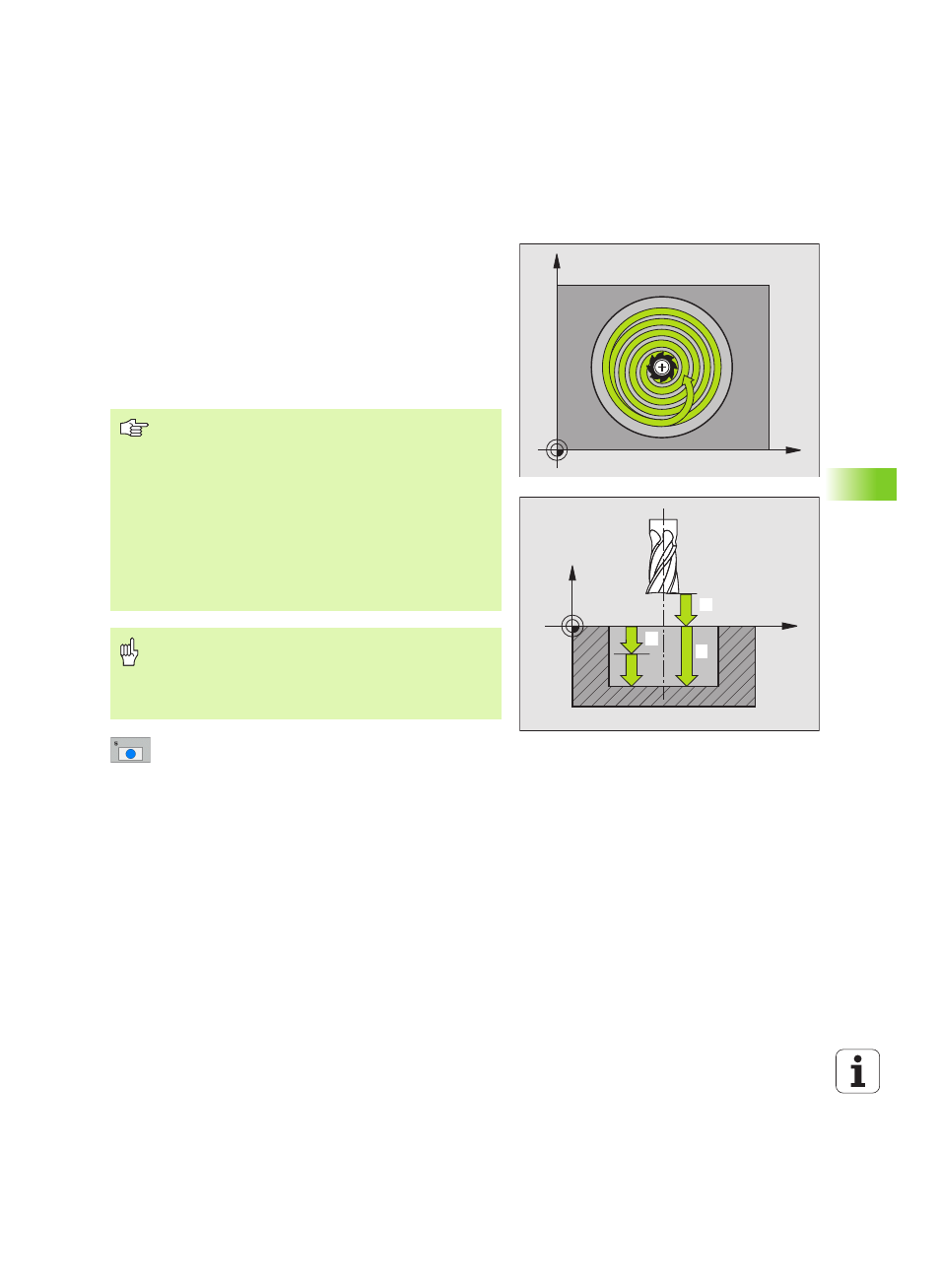

POCHE CIRCULAIRE (cycle 5)
Les cycles 1, 2, 3, 4, 5, 17, 18 font partie du groupe Cycles spéciaux.
Sur la deuxième barre de softkeys, sélectionnez la softkey OLD
CYCLS.
1 L'outil plonge dans la pièce à la position initiale (au centre de la
poche) et se déplace à la première profondeur de passe
2 Suivant l'avance F, l'outil décrit ensuite la trajectoire en forme de
spirale représentée sur la figure de droite; en ce qui concerne la
passe latérale k,
4O˜ˆ
˜ ˜ ˜|4©4dF˜T}Š:˜z"VF˜¢¢•
3 Ce processus est répété jusqu'à ce que la profondeur soit atteinte
4 Pour terminer, la TNC rétracte l’outil à la position initiale
8 Distance d’approche 1 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce
8 Profondeur de fraisage 2 : Distance entre la surface
de la pièce et le fond de la poche
8 Profondeur de passe 3 (en incrémental): Distance
parcourue par l'outil en une passe. L'outil se déplace
en une passe à la profondeur lorsque:
„ Profondeur de passe égale à la profondeur
„ Profondeur de passe supérieure à la profondeur
X
Y
X
Z
1 1
1 2
1 3
Remarques avant que vous ne programmiez
Utiliser une fraise à denture frontale (DIN 844) ou effectuer
un pré-perçage au centre de la poche.
Pré-positionnement au-dessus du centre de la poche avec
correction de rayon R0.
Programmer la séquence de positionnement du point initial
dans l’axe de broche (distance d'approche au-dessus de la
surface de la pièce).
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécute pas le cycle.
Avec le paramètre-machine suppressDepthErr, vous
définissez si la TNC doit délivrer un message d'erreur (on)
ou ne pas en délivrer (off) en cas d'introduction d'une
profondeur positive.
Danger de collision!
