8 Numéro outil pré-évidement Q18: Numéro de l'outil
avec lequel la TNC vient d'effectuer le pré-
évidemment. S'il n'y a pas eu de pré-évidement, „0“
a été programmé; si vous introduisez ici un numéro,
la TNC n'évidera que la partie qui n'a pas pu être
évidée avec l'outil de pré-évidemment.
Si la zone à évider en semi-finition ne peut être
abordée latéralement, la TNC effectue une plongée
pendulaire telle que définie avec Q19; A cet effet,
vous devez définir la longueur de dent LCUTS et
l'angle max. de plongée ANGLE de l'outil à l'intérieur
du tableau d'outils TOOL.T,
4O˜ˆ pmmÁF’˜=Žp¤›ad’Š:˜
z"VF˜nG. Si nécessaire, la TNC délivrera un message
d'erreur
8 Avance pendulaire Q19: Avance pendulaire en
mm/min.
8 Avance retrait Q208: Vitesse de déplacement de
l'outil à sa sortie à l'issue de l'usinage, en mm/min. Si
vous introduisez Q12 = 0, la TNC sort alors l'outil avec
l'avance Q206
FINITION EN PROFONDEUR (cycle 23)
La TNC déplace l'outil en douceur (cercle tangentiel vertical) vers la
surface à usiner s'il y a suffisamment de place pour cela. Si
l'encombrement est réduit, la TNC déplace l'outil verticalement à la
profondeur programmée. L'outil fraise ensuite ce qui reste après
l'évidement, soit la valeur de la surépaisseur de finition.

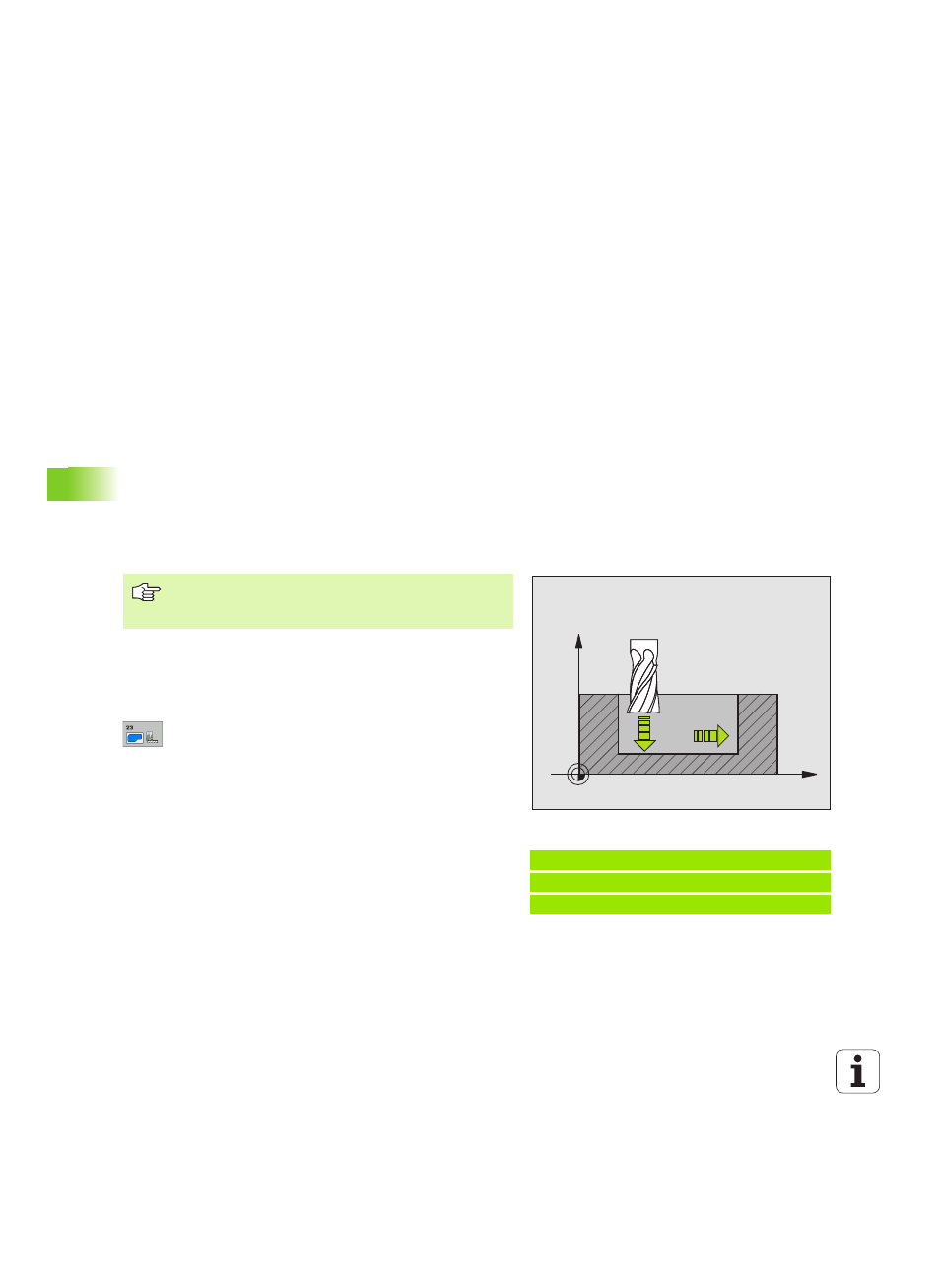

8 Avance plongée en profondeur Q11: Vitesse de
déplacement de l'outil lors de la plongée
8 Avance évidement Q12: Avance de fraisage
Exemple: Séquences CN
60 CYCL DEF 23 FINITION EN PROF.
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE ÉVIDEMENT
X
Z
Q11
Q12
La TNC détermine automatiquement le point initial pour la
finition. Celui-ci dépend des relations d'emplacement à
l'intérieur de la poche.
