434

13 Cycles palpeurs en modes Manuel et Manivelle électronique

13.7 Etalonnag

e

aut

o

matique des pièces

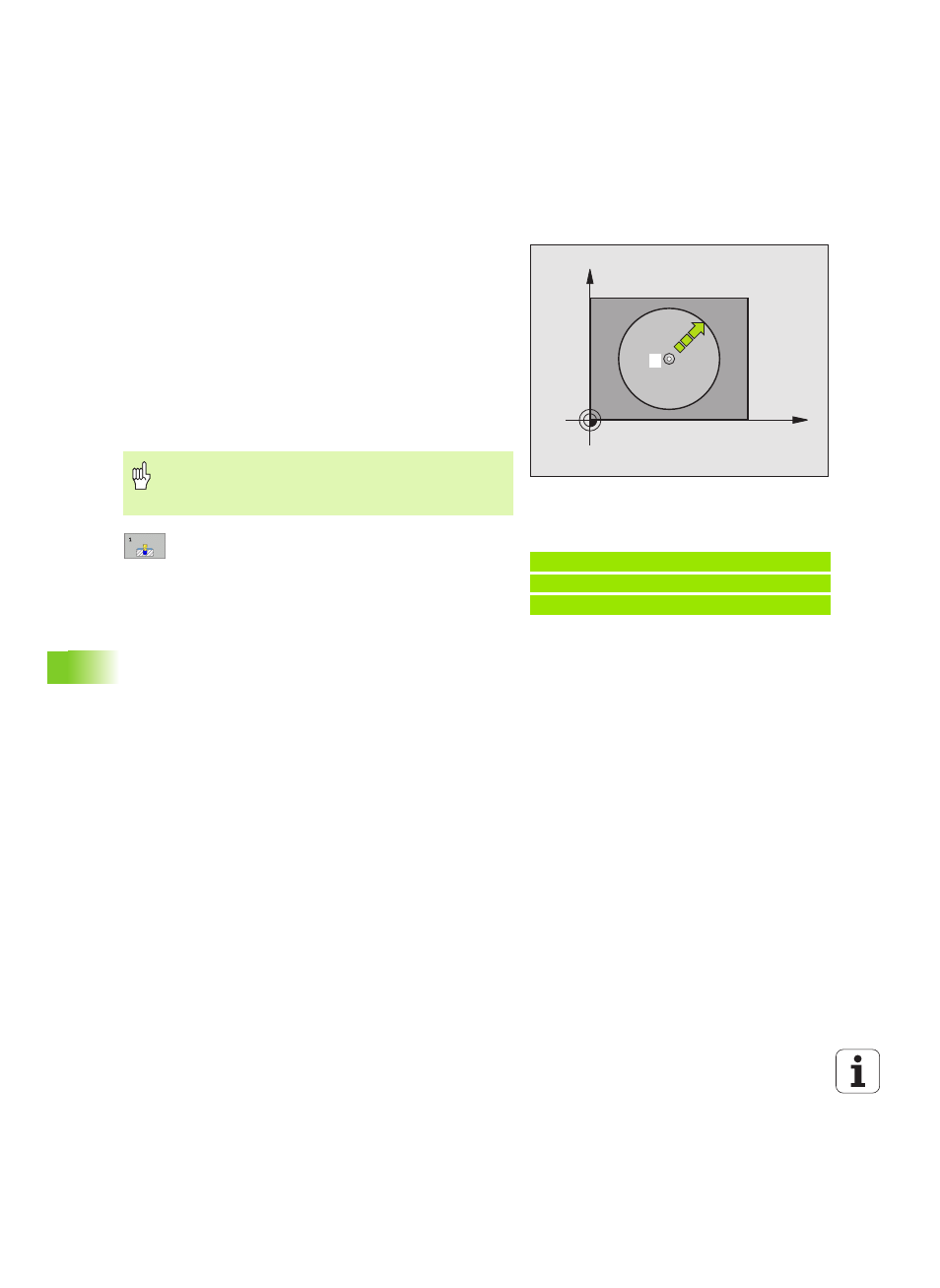

PLAN DE REFERENCE polaire, cycle palpeur 1)

Le cycle palpeur 1 détermine une position au choix sur la pièce, dans
n'importe quel sens de palpage

1

En suivant une trajectoire 3D, le palpeur aborde en avance rapide
la position

1

programmé dans le cycle pour le prépositionnement

2

Le palpeur exécute ensuite l'opération de palpage suivant l'avance
de palpage. Lors de l'opération de palpage, la TNC déplace le
palpeur simultanément sur 2 axes (en fonction de l'angle de
palpage). Il convient de définir le sens de palpage avec l'angle
polaire dans le cycle

3

Lorsque la TNC a enregistré la position, le palpeur retourne au
point initial de l'opération de palpage. La TNC enregistre dans les
paramètres Q115 à Q119 les coordonnées de la position où se
trouve le palpeur au moment du signal de commutation.

8

Axe de palpage

: Introduire l'axe de palpage avec la

touche de sélection d'axe ou à partir du clavier ASCII.
Valider avec la touche ENT

8

Angle de palpage

: Angle se référant à l'axe de palpage

sur lequel le palpeur doit se déplacer

8

Position nominale

: Introduire toutes les coordonnées

de pré-positionnement du palpeur à l'aide des
touches de sélection des axes ou à partir du clavier
ASCII

8

Fermer l'introduction des données: Appuyer sur ENT

X

Y

1

Remarques avant que vous ne programmiez

Pré-positionner le palpeur de manière à éviter toute
collision à l'approche du pré-positionnement programmé.

Exemple: Séquences CN

67 TCH PROBE 1.0 PLAN DE REF POLAIRE

68 TCH PROBE 1,1 X ANGLE: +30

69 TCH PROBE 1.2 X+5 Y+0 Z-5
