382 11 Test de programme et exécution de programme
1
1
.1 Gr
aphismes

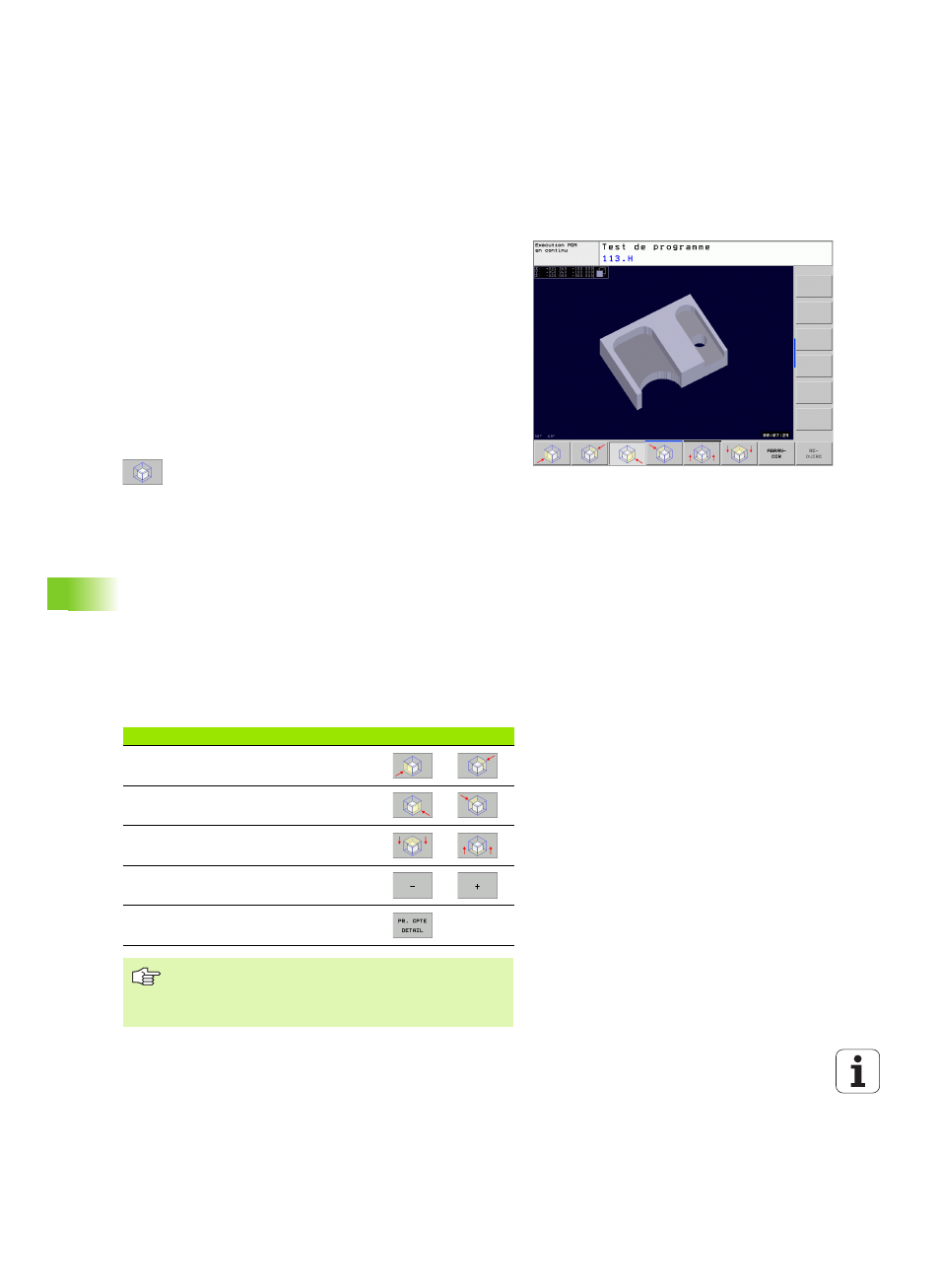

Agrandissement de la projection
Vous pouvez modifier la projection en mode Test de programme ainsi
que dans un mode Exécution de programme pour les types de
représentation en 3 plans et 3D
Pour cela, la simulation graphique ou l'exécution du programme doit
être arrêtée. Un agrandissement de la projection est toujours actif
dans tous les modes de représentation.
Modifier l’agrandissement de la projection
Softkeys: cf. tableau
8 Si nécessaire, arrêter la simulation graphique
8 Commuter la barre de softkeys en mode Test de programme ou
dans un mode Exécution de programme jusqu’à ce qu'apparaisse la
softkey permettant de sélectionner l'agrandissement de la
projection.
8 Sélectionner les fonctions d'agrandissement de la
projection
8 A l’aide de la softkey (cf. tableau ci-dessous),
sélectionner le côté de la pièce
8 Réduction ou agrandissement de la pièce brute:
Maintenir enfoncées les softkeys REDUIRE ou
AGRANDIR
8 Commuter la barre de softkeys et sélectionner la
softkey PR. CPTE DETAIL
8 Relancer le test ou l'exécution du programme avec la
softkey START (RESET + START rétablit la pièce
brute d'origine)
Coordonnées lors de l'agrandissement de la projection
Lors d'un agrandissement de projection, la TNC affiche le côté de la
pièce qui a été sélectionné et sur chaque axe, les coordonnées du bloc
restant.
Fonction Softkeys
Sélection face gauche/droite de la pièce
Sélection face avant/arrière de la pièce
Sélection face haut/bas de la pièce
Faire glisser la surface de coupe pour
réduire ou agrandir la pièce brute
Prendre en compte le détail souhaité
Les opérations d'usinage ayant déjà fait l'objet d'une
simulation ne sont plus prises en compte après le réglage
d'une nouvelle projection de la pièce. La TNC représente
la zone en cours d'usinage.
