TNC 320 HEIDENHAIN

139

6.5 Cont

our

n

ag

es – Coor

données polair

e

s

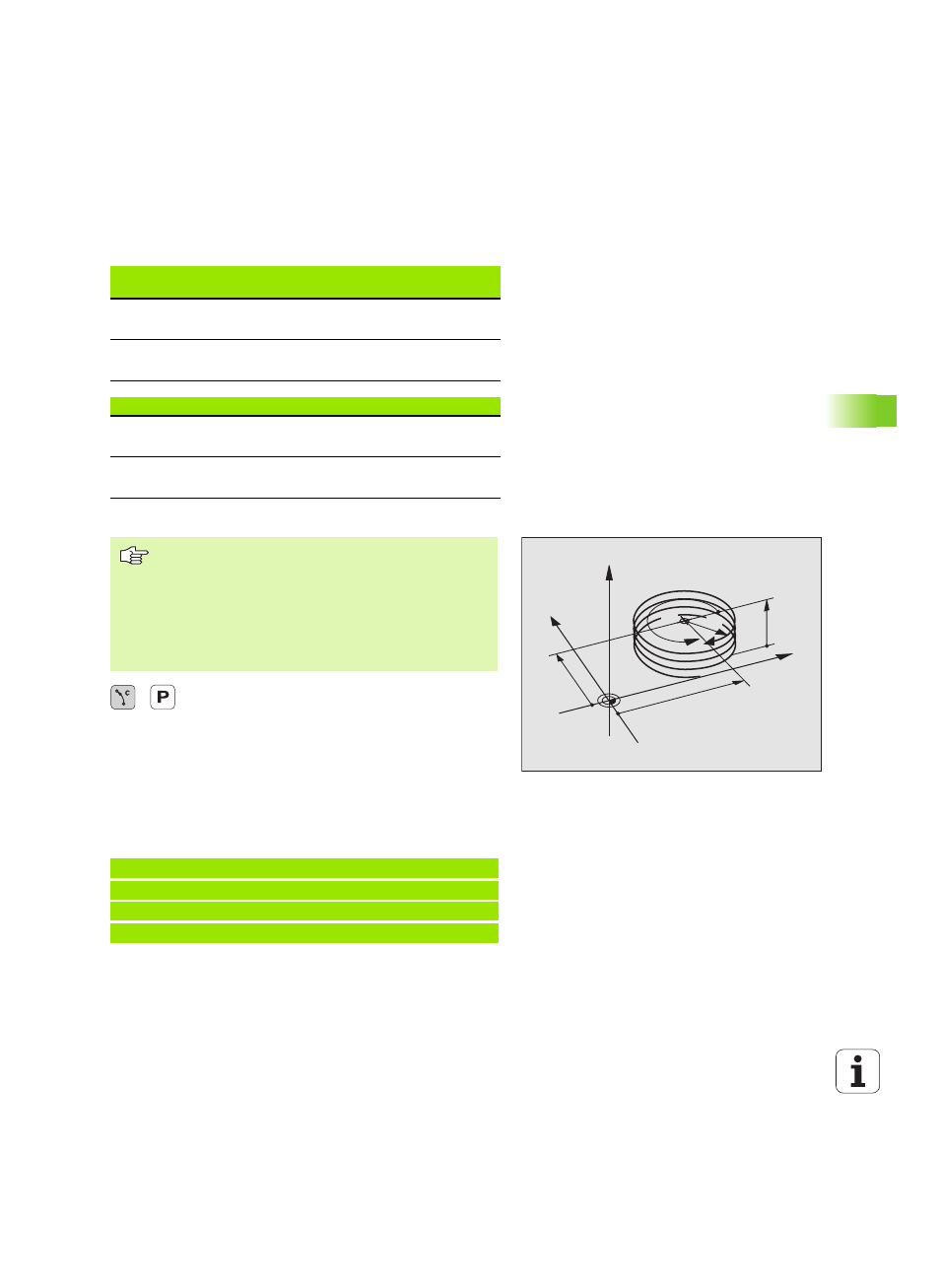

Forme de la trajectoire hélicoïdale

Le tableau indique la relation entre sens de l’usinage, sens de rotation
et correction de rayon pour certaines formes de trajectoires.

Programmer une trajectoire hélicoïdale

8

Angle polaire

: Introduire l’angle total parcouru par

l'outil sur la trajectoire hélicoïdale. Après avoir
introduit l'angle, sélectionnez l'axe d'outil à l'aide
d'une touche de sélection d'axe.

8

Introduire en incrémental la coordonnée de la hauteur

de la trajectoire hélicoïdale

8

Sens de rotation DR

Trajectoire hélicoïdale sens horaire: DR–
Trajectoire hélicoïdale sens anti-horaire: DR+

Exemples de séquences CN: Filetage M6 x 1 mm avec 5 rotations

Filet interne

Sens
d’usinage

Sens de
rotation

Correction
rayon

vers la droite
vers la gauche

Z+
Z+

DR+
DR–

RL
RR

vers la droite
vers la gauche

Z–
Z–

DR–
DR+

RR
RL

Filet externe

vers la droite
vers la gauche

Z+
Z+

DR+
DR–

RR
RL

vers la droite
vers la gauche

Z–
Z–

DR–
DR+

RL
RR

Introduisez le sens de rotation DR et l’angle total
incrémental IPA avec le même signe. Sinon, l’outil
pourrait effectuer une trajectoire erronée.

Pour l'angle total IPA, on peut introduire une valeur de
–5400° à +5400°. Si le filet comporte plus de 15 rotations,
programmez la trajectoire hélicoïdale dans une répétition
de parties de programme (

4O˜ˆÁzÁ›a›apm’˜=F˜z"›aF’˜=F˜

zpV"hhFŠ:˜z"VF˜¬¢)

12 CC X+40 Y+25

13 L Z+0 F100 M3

14 LP PR+3 PA+270 RL F50

15 CP IPA-1800 IZ+5 DR-

Y

X

Z

25

40

5

270°

R3

CC
