276 8 Programmation: Cycles
8.6 Cy
cles d’
usinag
e ligne à ligne

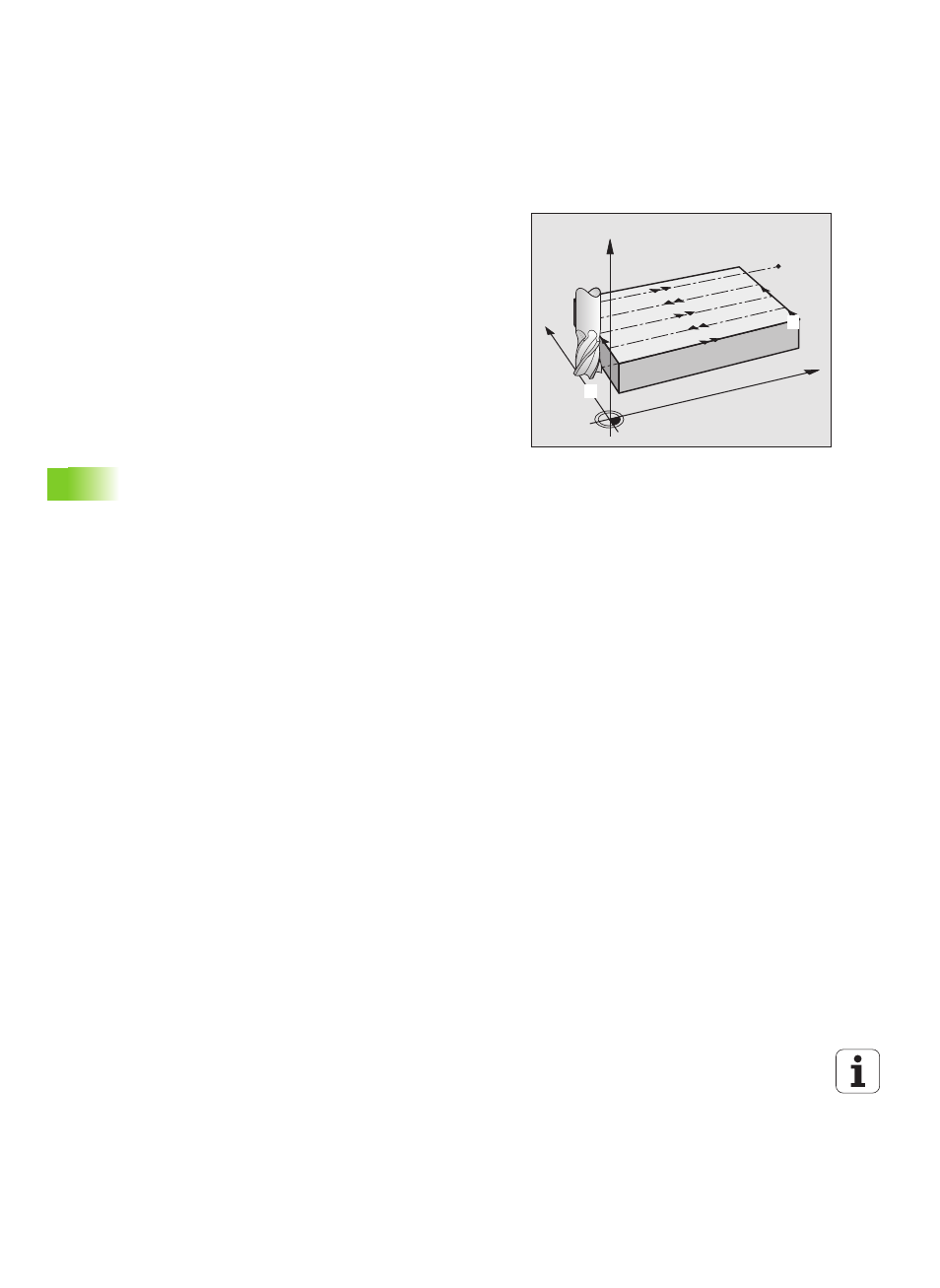

Stratégie Q389=1
3 L'outil se déplace ensuite suivant l'avance de fraisage
programmée jusqu'au point final
2 . Le point final est situé à
l'intérieur de la surface que la TNC calcule à partir du point initial,
de la longueur et du rayon d'outil programmés
4 La TNC décale l'outil selon l'avance de positionnement,
transversalement sur le point initial de la ligne suivante; la TNC
calcule le décalage à partir de la largeur programmée, du rayon
d'outil et du facteur de recouvrement max.
5 L'outil est ensuite rétracté vers le point initial 1 . Le décalage à la
ligne suivante a lieu à nouveau à l'intérieur de la pièce
6 Le processus est répété jusqu'à ce que la surface programmée
soit entièrement usinée. A la fin de la dernière trajectoire, la passe
est exécutée à la profondeur d'usinage suivante
7 Pour minimiser les courses inutiles, la surface est ensuite usinée
dans l'ordre chronologique inverse
8 Le processus est répété jusqu’à ce que toutes les passes soient
exécutées. Lors de la dernière passe, l'outil n'exécute que la
surépaisseur de finition et ce, selon l'avance de finition
9 Pour terminer, la TNC rétracte l'outil avec FMAX au saut de bride
X
Y
Z
1 1
1 2
