TNC 320 HEIDENHAIN 47
2.4 Initialisation du
point de référ
e
nce (sans palpeur 3D)

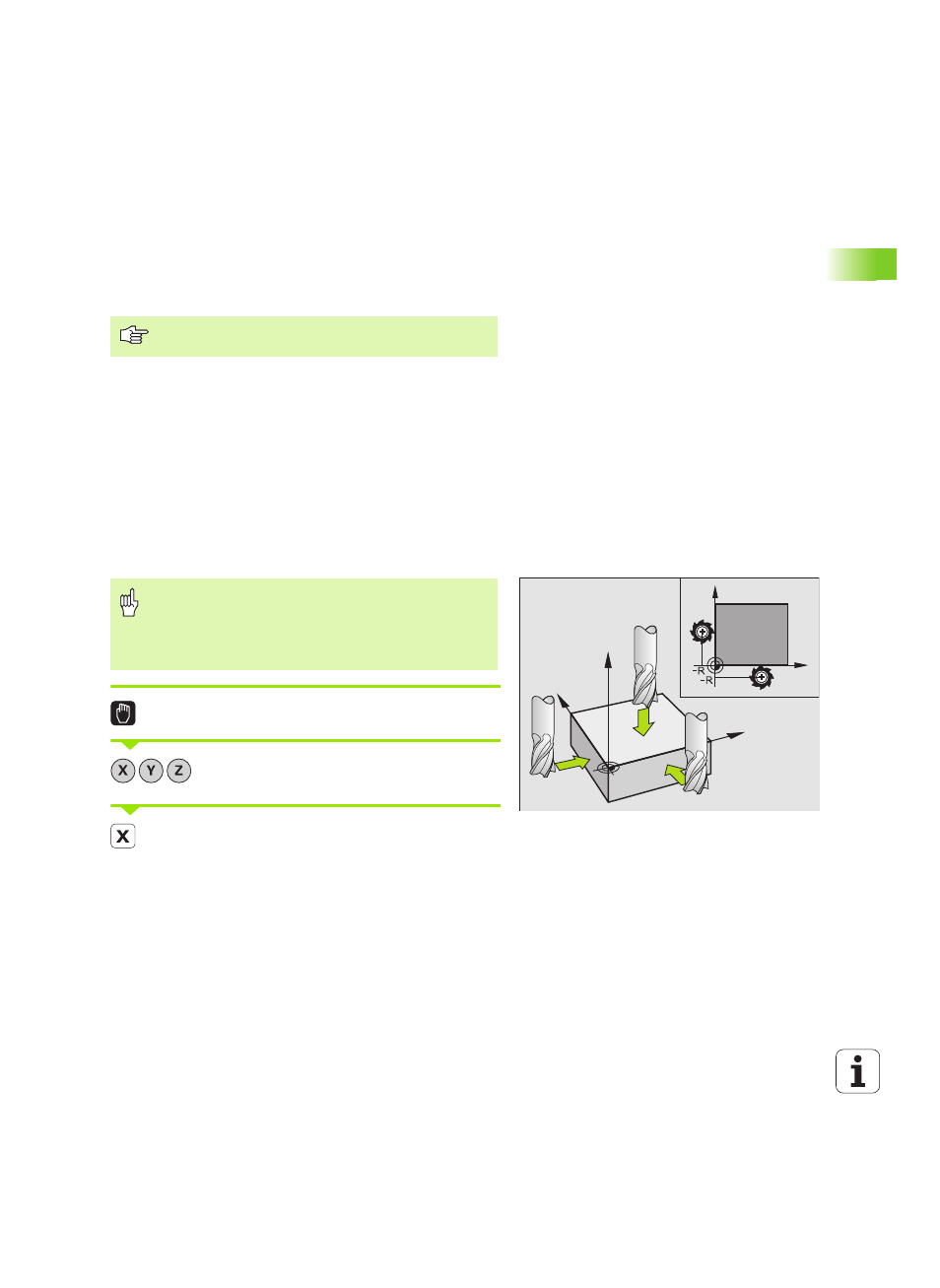

2.4 Initialisation du point de
référence (sans palpeur 3D)
Remarque
Lors de l'initialisation du point de référence, l'affichage de la TNC est
initialisé aux coordonnées d'une position pièce connue.
Préparatifs
8 Brider la pièce et la dégauchir
8 Installer l'outil zéro de rayon connu
8 S'assurer que la TNC affiche bien les positions effectives
Initialiser le point de référence avec les touches
d'axes
Sélectionner le mode Manuel
Déplacer l'outil avec précaution jusqu'à ce qu'il
affleure la pièce
Sélectionner l'axe
Initialisation du point de référence avec palpeur 3D:
Cf. Manuel d'utilisation Cycles palpeurs.
Mesure préventive
Si la surface de la pièce ne doit pas être affleurée, il
convient de poser dessus une cale d'épaisseur d.
Introduisez alors pour le point de référence une valeur de
d supérieure.
Y
X
Z
X
Y
