312 9 Programmation: Sous-programmes et répétitions de parties de programme
9.6 Ex
emples de pr
ogr
a
mmation

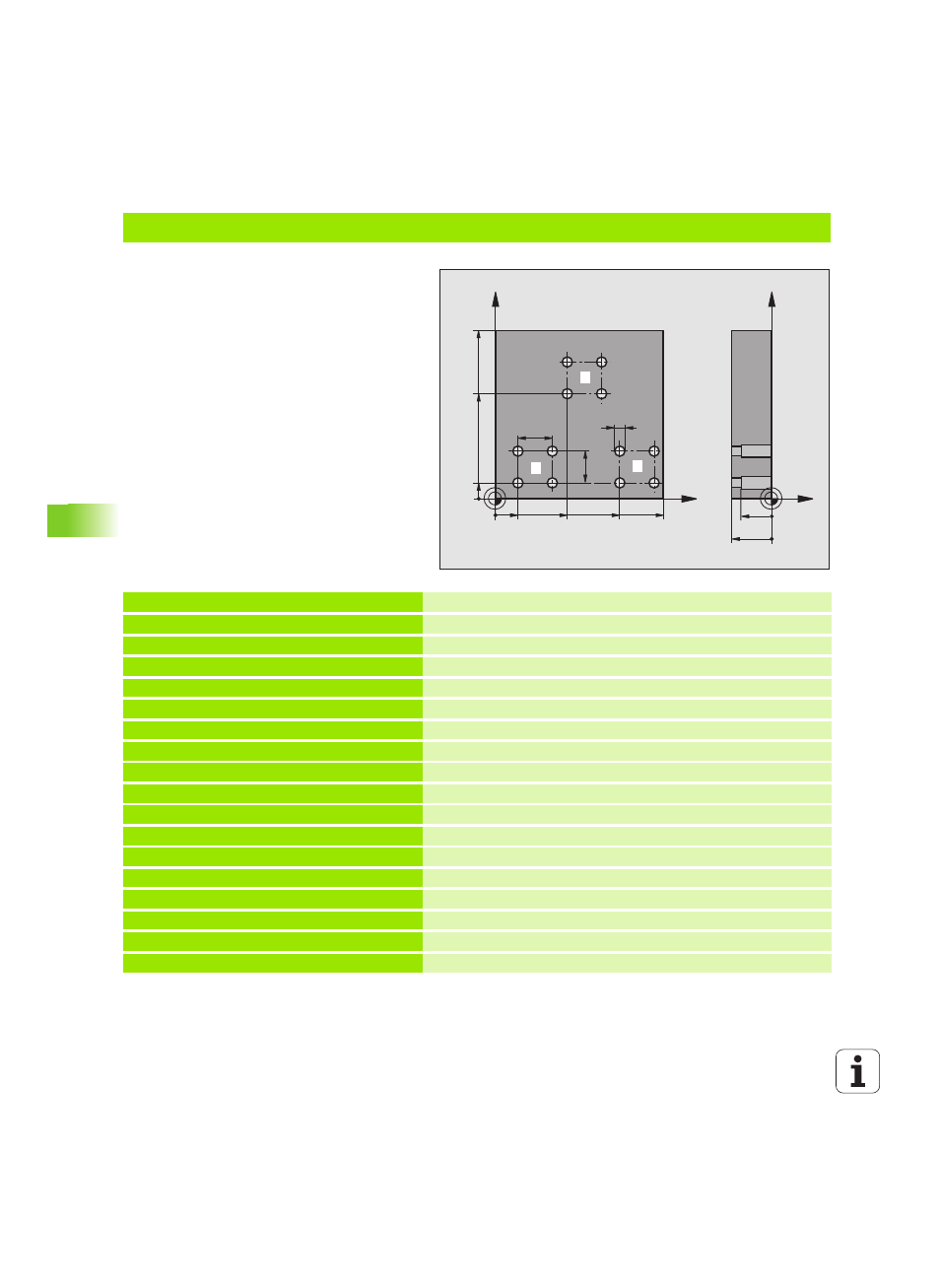

Exemple: Série de trous avec plusieurs outils
Déroulement du programme
„ Programmer les cycles d’usinage dans le
programme principal
„ Appeler l'ensemble du schéma de trous (sous-
programme 1)
„ Aborder les séries de trous dans le sous-
programme 1, appeler la série de trous
(sous-programme 2)
„ Ne programmer la série de trous qu'une seule
fois dans le sous-programme 2
0 BEGIN PGM SP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4 Définition d’outil pour le foret à centrer
4 TOOL DEF 2 L+0 R+3 Définition d’outil pour le foret
5 TOOL DEF 2 L+0 R+3.5 Définition d’outil pour l’alésoir
6 TOOL CALL 1 Z S5000 Appel d’outil pour le foret à centrer
7 L Z+250 R0 FMAX Dégager l'outil
8 CYCL DEF 200 PERÇAGE Définition du cycle de centrage
Q200=2 ;DISTANCE D’APPROCHE
Q202=-3 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE PROF.
Q202=3 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=10 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO. AU FOND
9 CALL LBL 1 Appeler sous-programme 1 pour l’ensemble du schéma de trous
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
2
3
