HEIDENHAIN TNC 320 (340 551-01) Manuel d'utilisation
Page 240
240
8 Programmation: Cycles
8.3 Cy
cles de fr
aisag
e
de poc
h
es, t
e
nons et r
a
inur
es
8
Distance d’approche
Q200 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce
8
Profondeur
Q201 (en incrémental): Distance entre la
surface de la pièce et le fond de la rainure
8
Avance fraisage
Q207: Vitesse de déplacement de
l'outil lors du fraisage, en mm/min.
8
Profondeur de passe
Q202 (en incrémental): Valeur
égale à la distance totale parcourue par l'outil lors
d'une plongée pendulaire dans l'axe de broche
8
Opérations d'usinage (0/1/2)
Q215: Définir les
opérations pour l’usinage:
0: Ebauche et finition
1: Seulement ébauche
2: Seulement finition
8
Coordonnée surface pièce
Q203 (en absolu):
Coordonnée de la surface de la pièce
8
Saut de bride
Q204 (en incrémental): Coordonnée Z
excluant toute collision entre l'outil et la pièce
(matériels de serrage)
8
Centre 1er axe
Q216 (en absolu): Centre de la rainure
dans l'axe principal du plan d'usinage
8
Centre 2ème axe
Q217 (en absolu): Centre de la
rainure dans l’axe auxiliaire du plan d’usinage
8
1er côté
Q218 (valeur parallèle à l'axe principal du
plan d'usinage): Introduire le plus grand côté de la
rainure
8
2ème côté
Q219 (valeur parallèle à l'axe auxiliaire du
plan d'usinage): Introduire la largeur de la rainure; si
l'on a introduit une largeur de rainure égale au
diamètre de l'outil, la TNC n'effectue que l'ébauche
(fraisage d'un trou oblong)
Danger de collision!
Avec le paramètre-machine suppressDepthErr, vous
définissez si la TNC doit délivrer un message d'erreur (on)
ou ne pas en délivrer (off) en cas d'introduction d'une
profondeur positive.
Vous ne devez pas perdre de vue que la TNC inverse le
calcul de la position de pré-positionnement si vous
introduisez une profondeur positive. L'outil se déplace
donc dans l'axe d'outil, en avance rapide, jusqu’à la
distance d'approche en dessous de la surface de la pièce!

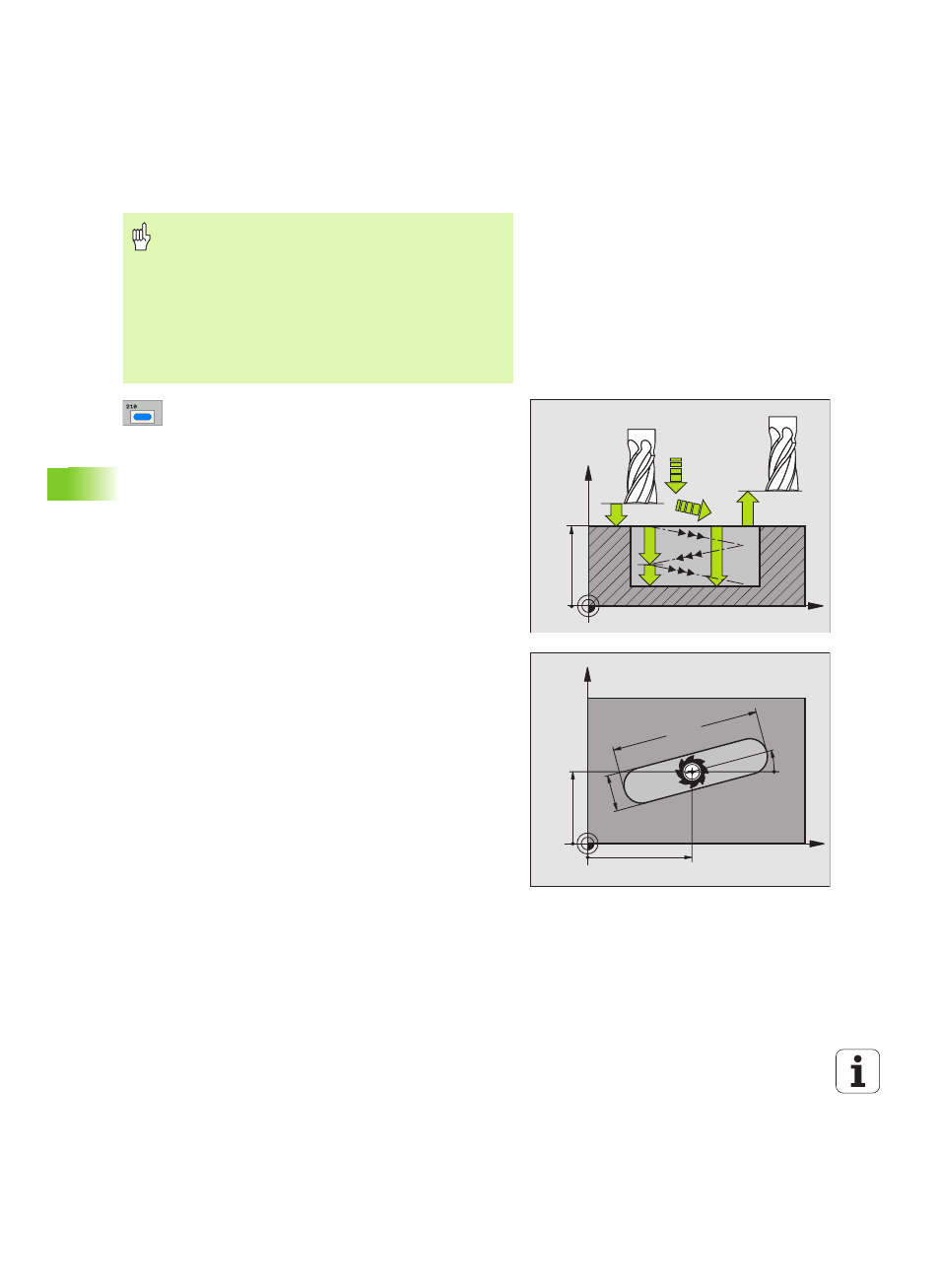

X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q224
