6.4 Contournages –
Coordonnées cartésiennes

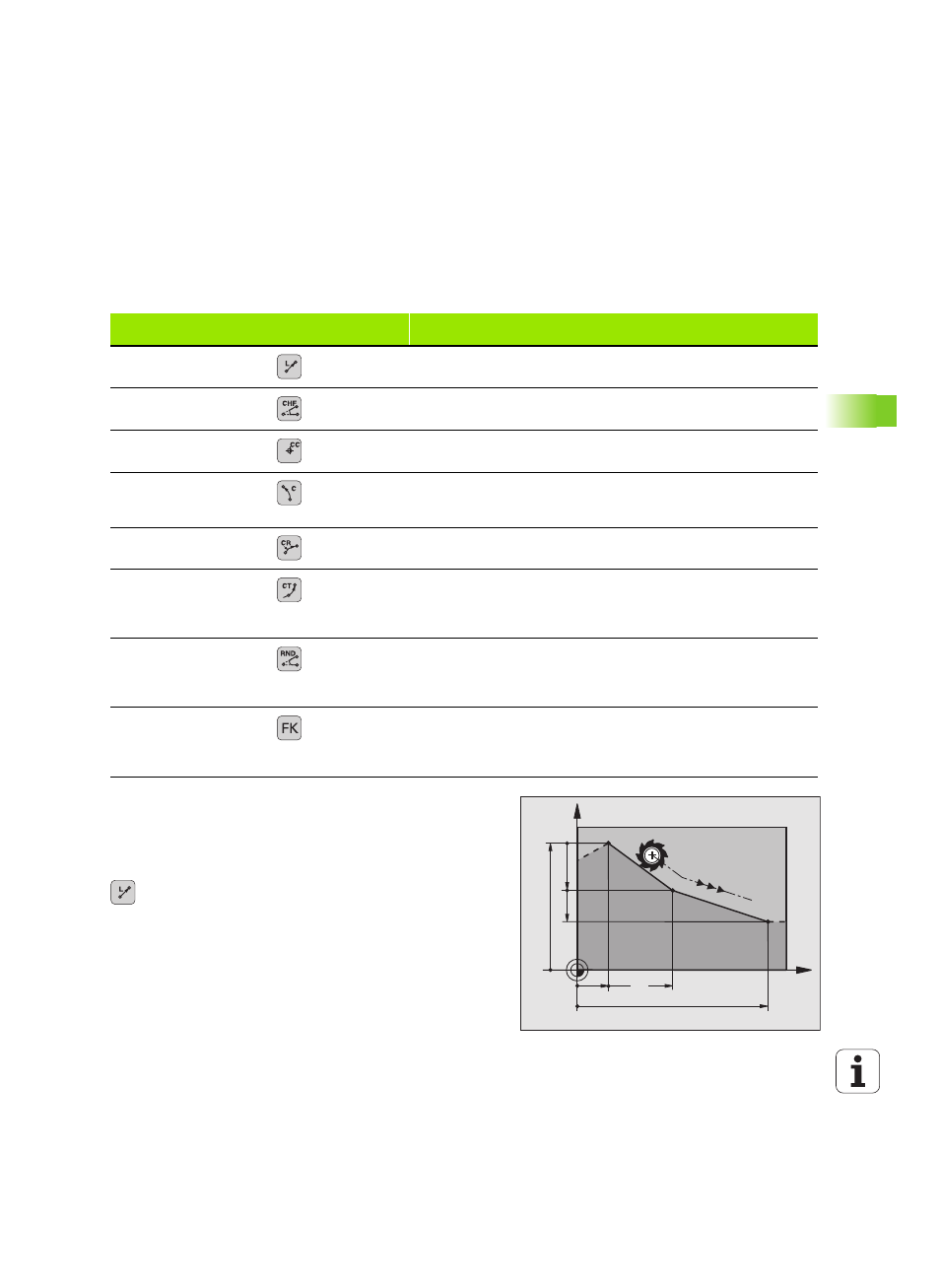

Sommaire des fonctions de contournage
Droite L
La TNC déplace l'outil sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Le point initial correspond au point final
de la séquence précédente.
8
Coordonnées
du point final de la droite
Si nécessaire:
8
Correct. rayon RL/RR/R0
8
Avance F
8
Fonction auxiliaire M
Fonction
Touche de
contournage
Déplacement de l’outil
Données nécessaires
Coordonnées du point final de la
droite
Centre de cercle CC;
angl.: Circle Center
Coordonnées du centre du cercle
ou du pôle
Trajectoire circulaire autour du
centre de cercle CC vers le point
final de l'arc de cercle
Coordonnées du point final du
cercle, sens de rotation
Arc de cercle CR
angl.: Circle by Radius
Trajectoire circulaire de rayon
défini
Coordonnées du point final du
cercle, rayon, sens de rotation
Arc de cercle CT
angl.: Circle Tangential
Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour précédent
et suivant
Coordonnées du point final du
cercle
Arrondi d'angle RND
angl.: RouNDing of
Corner
Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour précédent
et suivant
Programmation flexible
de contours FK
Droite ou trajectoire circulaire
avec n'importe quel
raccordement à l'élément de
contour précédent
X
Y
60
15
40
10
10
20
