11.2 Représenter la pièce brute dans
la zone de travail

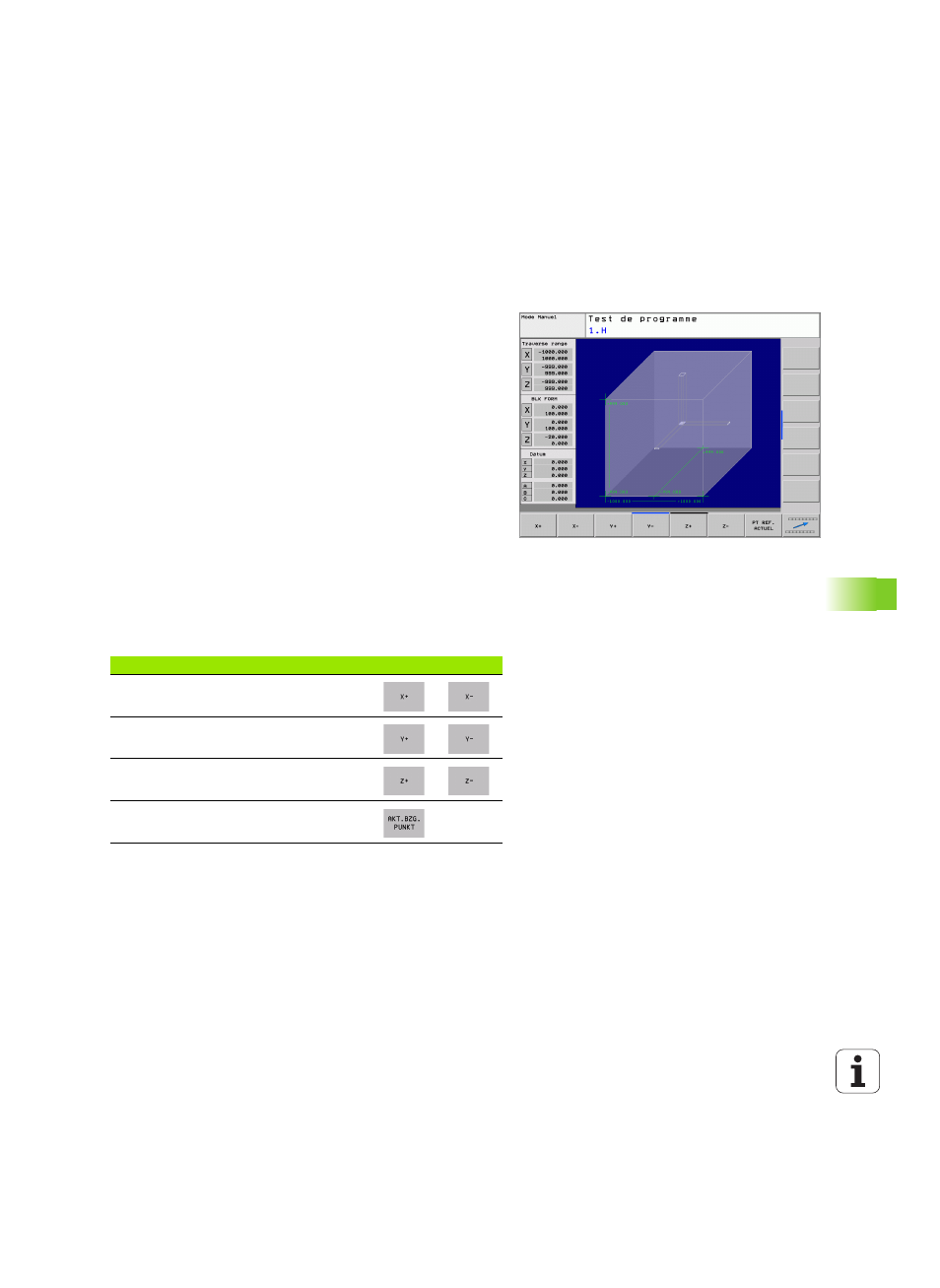

Application
En mode Test de programme, vous pouvez contrôler graphiquement
la position de la pièce brute ou du point de référence dans la zone de
travail de la machine et activer la surveillance de la zone de travail en
mode Test de programme: Appuyez sur la sofktey Initial. point de
référence
.
Un autre parallélépipède transparent représente la pièce brute dont les
dimensions sont indiquées dans le tableau BLK FORM. La TNC prélève
les dimensions dans la définition de la pièce brute du programme
sélectionné. Le parallélépipède de la pièce brute définit le système de
coordonnées de programmation dont le point zéro est situé à
l'intérieur du parallélépipède de la zone de déplacement. Vous pouvez
apercevoir la position du point zéro actif à l’intérieur de la zone de
déplacement en appuyant sur la softkey PT. REF ACTUEL.
L'endroit où se trouve la pièce brute à l'intérieur de la zone de travail
est sans importance pour le test du programme lors de la surveillance
détaillée de la zone de travail. Si vous activez toutefois la surveillance
de la zone de travail, vous devez décaler „graphiquement“ la pièce
brute de manière à ce qu'elle soit située à l'intérieur de la zone de
travail. Pour cela, utilisez les softkeys du tableau.
Par ailleurs, vous pouvez activer le point de référence actuel pour le
mode de fonctionnement Test de programme (cf. tableau suivant,
dernière ligne).
Fonction
Softkeys
Décaler la pièce brute dans le sens
positif/négatif de X
Décaler la pièce brute dans le sens
positif/négatif de Y
Décaler la pièce brute dans le sens
positif/négatif de Z
Afficher la pièce brute se référant au
dernier point de référence initialisé
