13 Cycles palpeurs en modes Manuel et Manivelle électronique
13.6 Gestion des données du palpeur
13.6 Gestion des données du
palpeur
Introduction
Pour couvrir le plus grand nombre possible de types d'opérations de
mesure, vous disposez dans le gestionnaire de palpeurs de plusieurs
options de configuration pour définir le comportement de base des
cycles palpeurs. La TNC utilise toujours les valeurs du gestionnaire de
palpeurs, même si ces valeurs ont été stockées en plus dans le

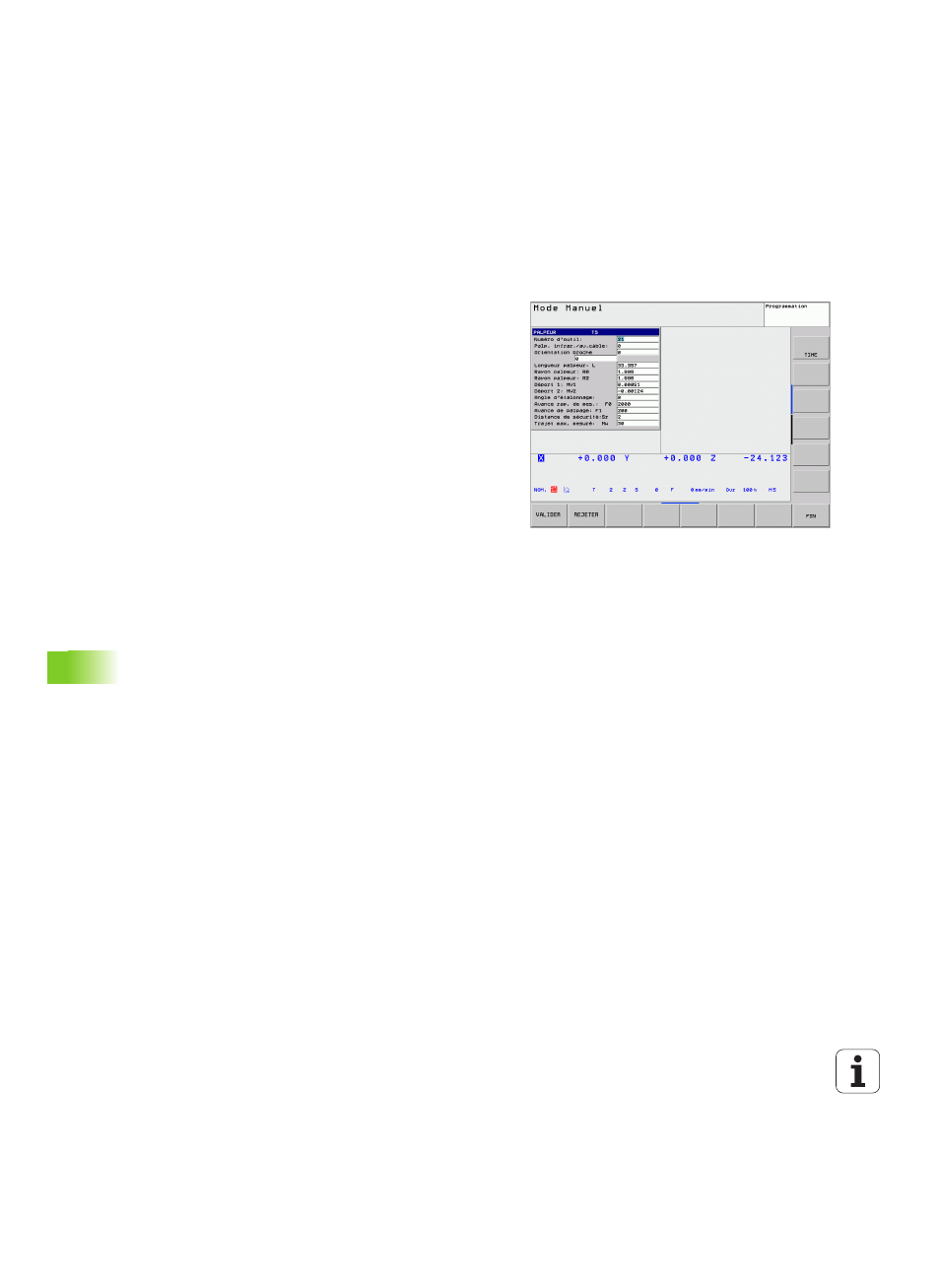

tableau d’outils. Appuyez sur la softkey PARAMETRES pour ouvrir le
gestionnaire de palpeurs.
Numéro d'outil
Numéro avec lequel le palpeur est inscrit dans le tableau d’outils
Palp. infrar./av. câble
0
: Palpeur avec câble
1
: Palpeur infrarouge (la fonction-machine Rotation 180° peut être
exécutée)
Orientation broche
0
: Ne pas exécuter l’orientation de la broche
1
: Exécuter l’orientation de la broche (le palpeur est alors orienté de
manière à palper toujours au même endroit de la bille de palpage)
Angle de broche
Inscrivez l’angle où se trouve le palpeur dans la position de base. Cette
valeur est utilisée pour l’orientation broche lors de l’étalonnage du
rayon de la bille et pour certains calcules internes. (fonction-machine)
Longueur palpeur
Longueur (déterminée par étalonnage de la longueur) prise en compte
pour le palpeur par la TNC
Rayon palpeur R
Rayon (déterminé par étalonnage du rayon) pris en compte pour le
palpeur par la TNC
Rayon palpeur R2
Rayon bille (déterminé par étalonnage du rayon) pris en compte pour
le palpeur par la TNC
Déport 1
Déport de l’axe du palpeur par rapport à l’axe de broche dans l’axe
principal
Déport 2
Déport de l’axe du palpeur par rapport à l’axe de broche dans l’axe
auxiliaire
Angle d’étalonnage
La TNC inscrit ici l’angle d’orientation ayant servi à étalonner le palpeur
