TNC 320 HEIDENHAIN 227
8.3 Cy
cles de fr
aisag
e
de poc
h
es, t
e
nons et r
a
inur
es

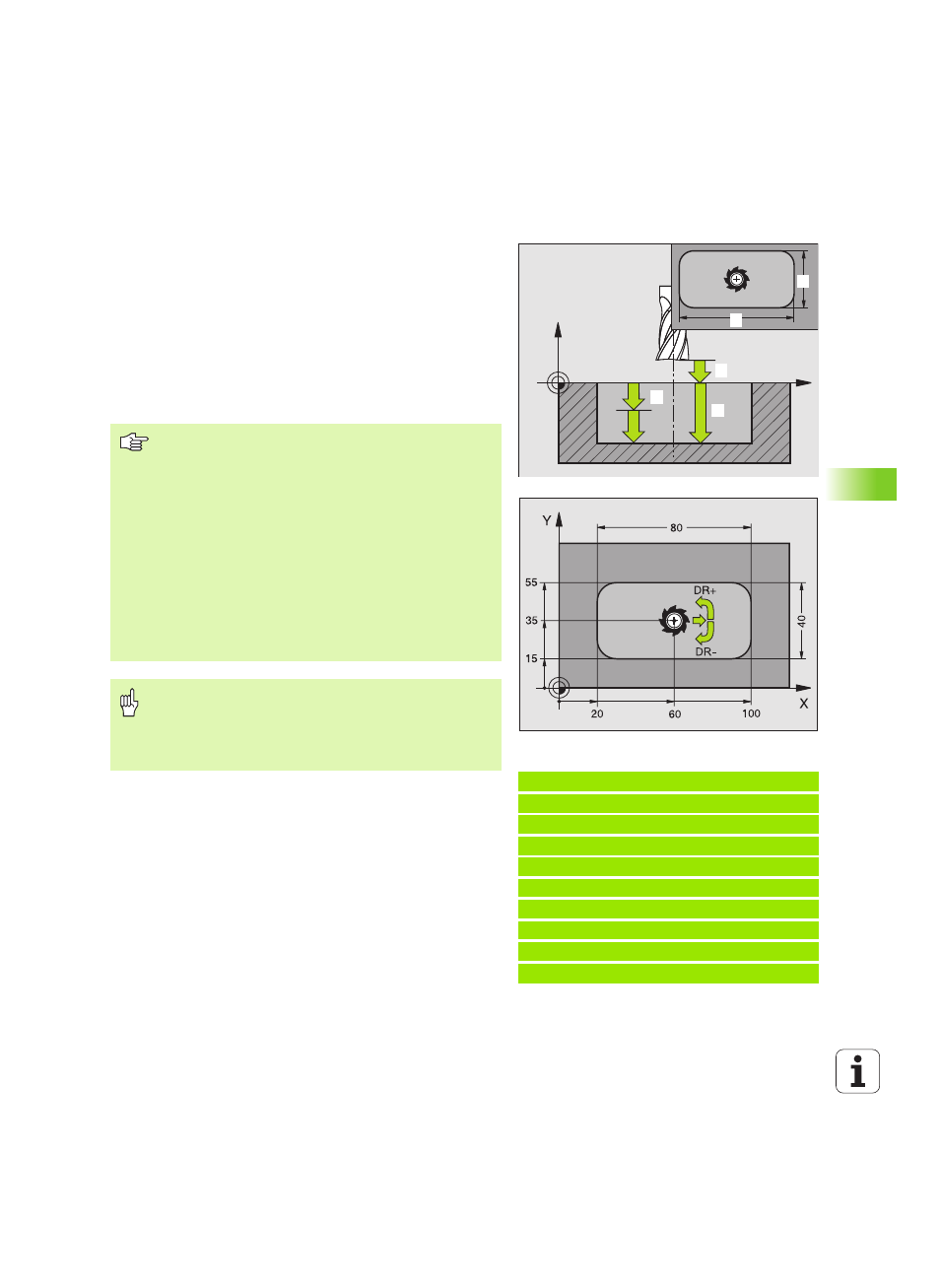

FRAISAGE DE POCHE (cycle 4)
Les cycles 1, 2, 3, 4, 5, 17, 18 font partie du groupe Cycles spéciaux.
Sur la deuxième barre de softkeys, sélectionnez la softkey OLD
CYCLS.
1 L'outil plonge dans la pièce à la position initiale (au centre de la
poche) et se déplace à la première profondeur de passe
2 Il se déplace ensuite dans le sens positif du côté le plus long –
lorsqu'il s'agit de poches carrées, dans le sens positif de l'axe Y –
puis évide la poche de l'intérieur vers l'extérieur
3 Ce processus est répété (1 à 2) jusqu'à ce que la profondeur soit
atteinte
4 A la fin du cycle, la TNC rétracte l'outil à sa position initiale
Exemple: Séquences CN
11 L Z+100 R0 FMAX
12 CYCL DEF 4.0 FRAISAGE POCHES
13 CYCL DEF 2.1 DIST. 2
14 CYCL DEF 4,2 PROF. -10
15 CYCL DEF 4.3 PASSE 4 F80
16 CYCL DEF 4.4 X80
17 CYCL DEF 4.5 Y40
18 CYCL DEF 4.6 F100 DR+ RAYON 10
19 L X+60 Y+35 FMAX M3
20 L Z+2 FMAX M99
X
Z
1 1
1 2
1 3
1 4
1 5
Remarques avant que vous ne programmiez
Utiliser une fraise à denture frontale (DIN 844) ou effectuer
un pré-perçage au centre de la poche.
Pré-positionnement au-dessus du centre de la poche avec
correction de rayon R0.
Programmer la séquence de positionnement du point
initial dans l’axe de broche (distance d'approche au-dessus
de la surface de la pièce).
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécute pas le cycle.
Condition requise pour la longueur du 2ème côté: 2ème
côté supérieur à [(2 x rayon d'arrondi) + passe latérale k].
Avec le paramètre-machine suppressDepthErr, vous
définissez si la TNC doit délivrer un message d'erreur (on)
ou ne pas en délivrer (off) en cas d'introduction d'une
profondeur positive.
Danger de collision!
