262 8 Programmation: Cycles
8.5 Cy
cles SL
PRE-PERCAGE (cycle 21)
Déroulement du cycle
1 Suivant l'avance F programmée, l'outil perce de la position actuelle
jusqu'à la première profondeur de passe
2 La TNC rétracte l'outil en avance rapide FMAX, puis le déplace à
nouveau à la première profondeur de passe moins la distance de
sécurité t.
3 La commande calcule automatiquement la distance de sécurité:
„ Profondeur de perçage jusqu'à 30 mm: t = 0,6 mm
„ Profondeur de perçage supérieure à 30 mm: t = profondeur de
perçage/50
„ Distance de sécurité max.: 7 mm
4 Selon l'avance F programmée, l'outil perce ensuite une autre
profondeur de passe
5 La TNC répète ce processus (1 à 4) jusqu'à ce que l'outil ait atteint
la profondeur de perçage programmée
6 Une fois l'outil rendu au fond du trou, la TNC le rétracte avec FMAX
à sa position initiale après avoir effectué une temporisation pour
brise-copeaux

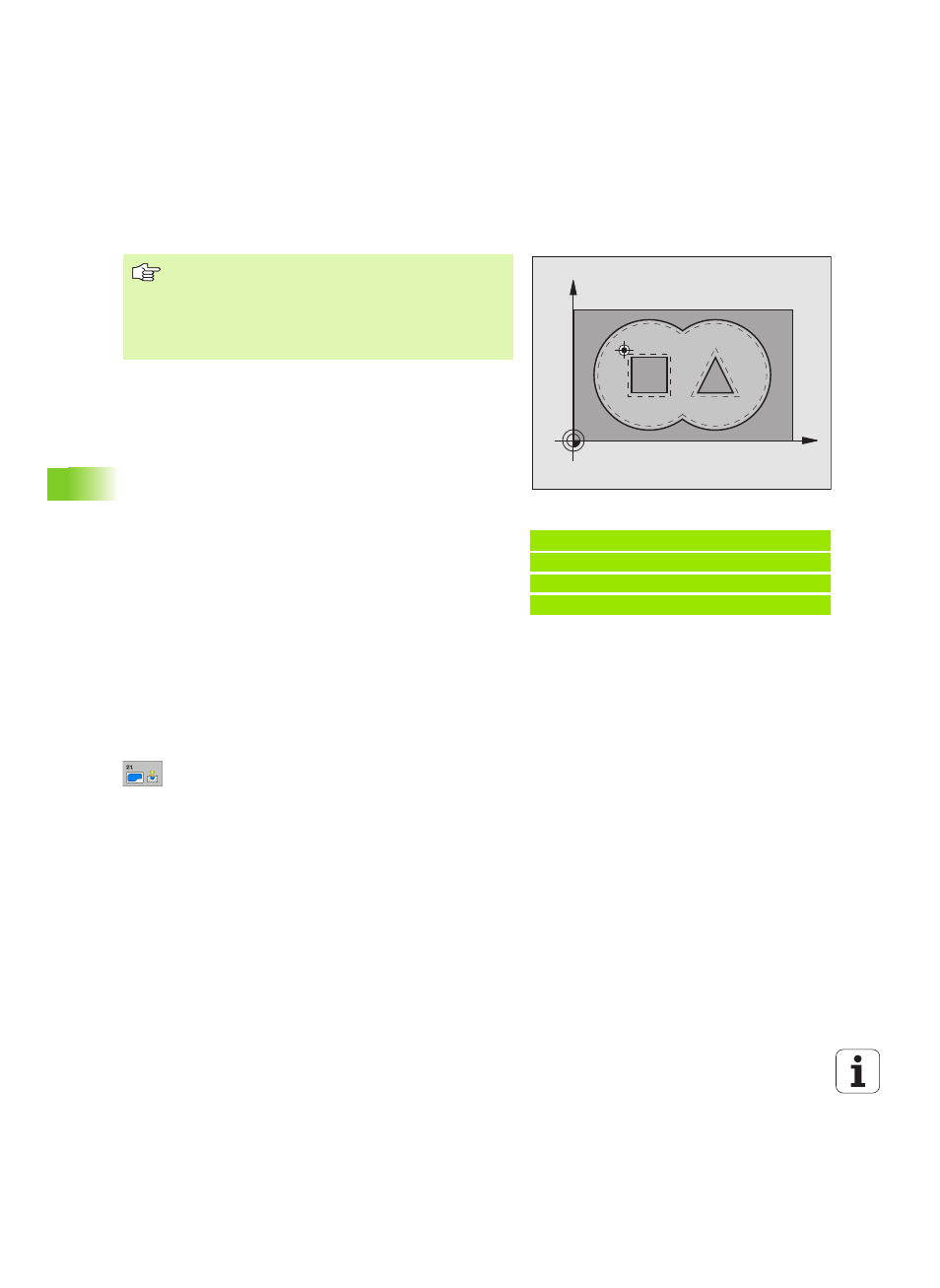

Applications
Pour les points de plongée, le cycle 21 PRE-PERCAGE tient compte
de la surépaisseur de finition latérale, de la surépaisseur de finition en
profondeur, et du rayon de l'outil d'évidement. Les points de plongée
sont aussi points initiaux pour l'évidement.
8 Profondeur de passe Q10 (en incrémental): Distance
parcourue par l'outil en une passe (signe „–“ avec
sens d'usinage négatif)
8 Avance plongée en profondeur Q11: Avance de
perçage en mm/min.
8 Numéro outil d'évidement Q13: Numéro de l'outil
d'évidement
Exemple: Séquences CN
58 CYCL DEF 21 PRÉ-PERÇAGE
Q10=+5 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q13=1 ;OUTIL D'ÉVIDEMENT
X
Y
Pour le calcul des points de plongée, la TNC ne tient pas
compte d'une valeur Delta DR programmée dans la
séquence TOOL CALL.
Aux endroits resserrés, il se peut que la TNC ne puisse
effectuer un pré-perçage avec un outil plus gros que l'outil
d'ébauche.
