Manuel d’utilisation des pompes Watson-Marlow 520U IP31 77
27.5 Branchement de l’élément 520RE
Sélectionnez le tube adéquat et branchez-le aux raccords d’alimentation et de
refoulement de l’élément de tube. Vérifiez que la pression est appropriée pour cette
application.
Mini-raccords sanitaires Tri-clamp 3 ⁄
4
de pouce

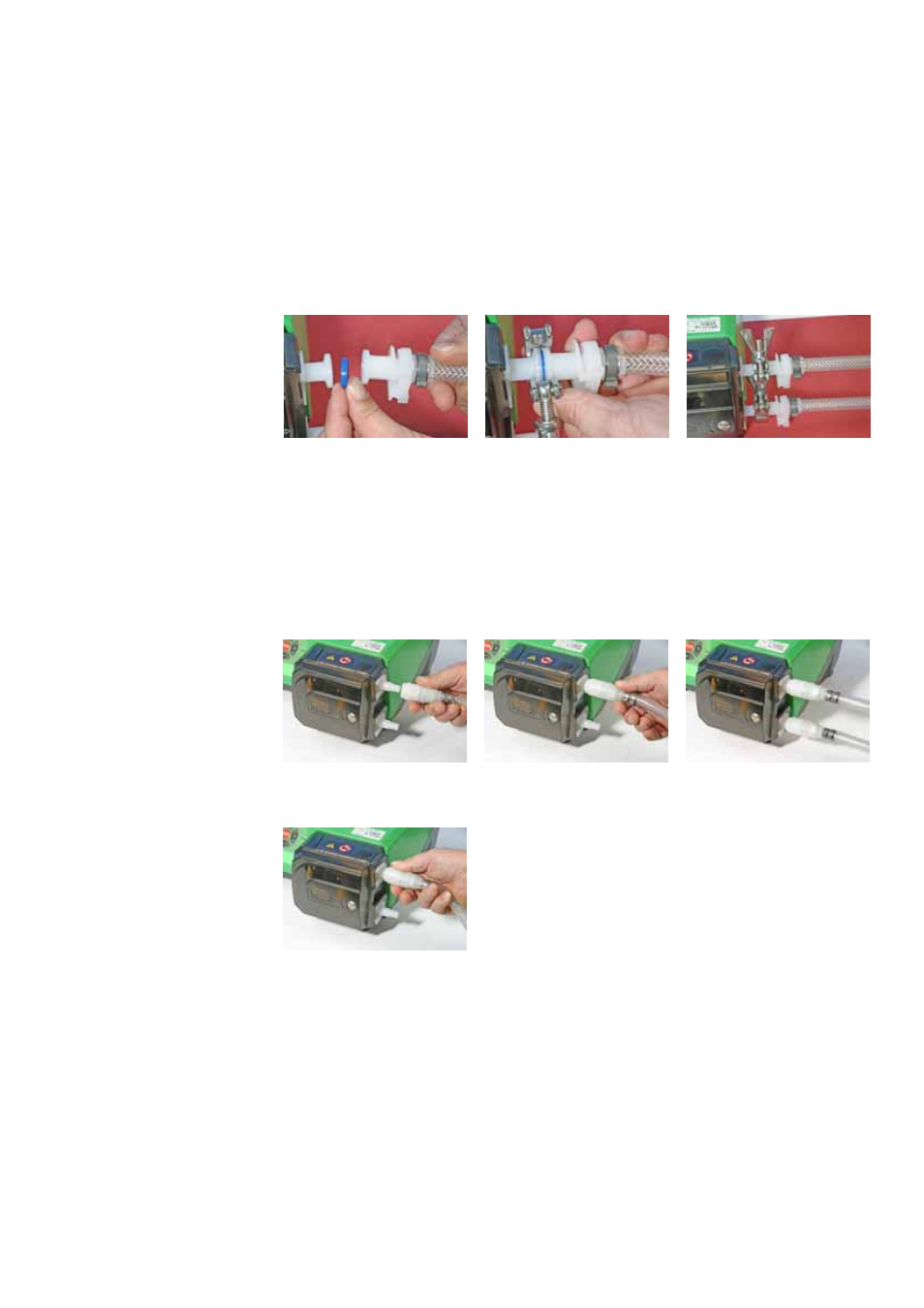

Les raccords sanitaires se branchent au système de tubage à l’aide de mini-raccords
Tri-clamp et de joints statiques.
Posez l’extrémité du connecteur du tube d’alimentation et de refoulement con-
tre le connecteur de l’élément et placez le joint statique entre les deux.
A l’aide d’un raccord Tri-clamp, assemblez les deux collerettes. Fermez et vissez
le raccord.
Raccords industriels à ouverture rapide
Les raccords industriels se branchent au système de tubage à l’aide de fixations à
ouverture rapide.
Tenez la pompe fermement et enfoncez le raccord femelle (disponible auprès de
Watson-Marlow Bredel) sur l’élément jusqu’à ce qu’il s’enclenche.
Pour débrancher, tenez la pompe fermement, tirez le manchon extérieur du rac-
cord et tournez-le dans le sens anti-horaire tout en dégageant le raccord
femelle.
