Manuel d’utilisation des pompes Watson-Marlow 520U IP31 73
27.2 520R et 520R2 : Montage du tube
Les têtes de pompe à tubage continu 520R sont réglées en usine pour utiliser les
tubes Watson-Marlow de paroi 1,6 mm. Les têtes de pompe à tubage continu 520R2
sont réglées en usine pour utiliser les tubes Watson-Marlow de paroi 2,4 mm. La
performance de la pompe peut être compromise si un tube Watson-Marlow n’est pas
utilisé.

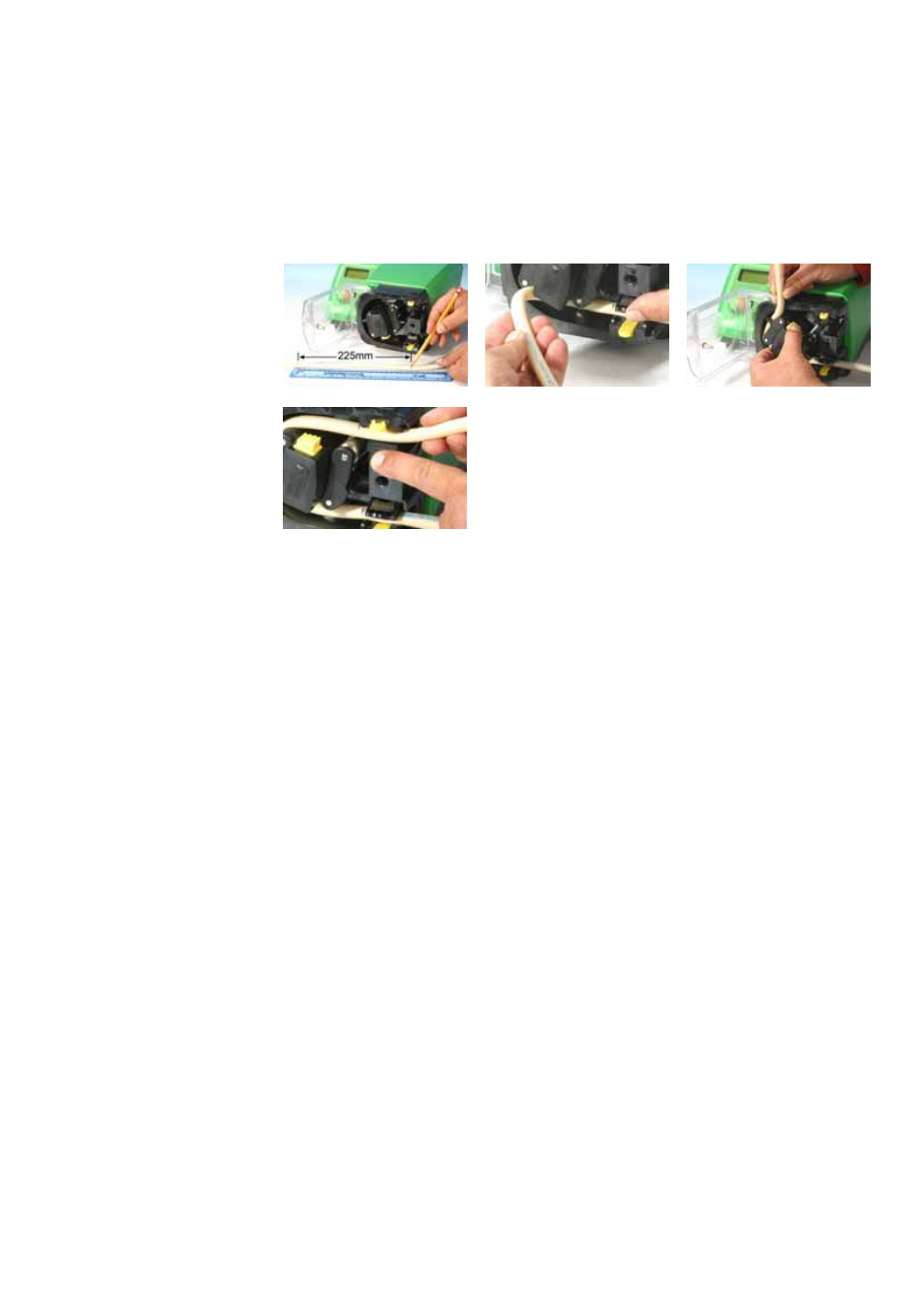

Tracez un repère à 225 mm sur la section de tube qui doit être placée dans la
tête de pompe. Attention : Placez plus de 225 mm de tube dans la tête de
pompe est susceptible de réduire la durée de vie du tube.
Ouvrez la pince de maintien du tube à ressort inférieure et positionnez le tube
avec le premier repère à 225 mm aligné sur la face intérieure du composant de
la pince. Desserrez la pince.
Dégagez l’embrayage du rotor en appuyant au maximum sur le bouton
d’embrayage jaune du côté moyeu de rotor et en tournant le moyeu de
quelques degrés tout en maintenant le bouton d’embrayage enfoncé. Le rotor
peut maintenant tourner indépendamment de la boîte d’engrenage et du
moteur sur un tour entier. Si l’embrayage est réengagé avant que la pose du
tube ne soit complète, enfoncez à nouveau le bouton d’embrayage et tourner le
rotor de quelques degrés.
Positionnez le tube le long du stator de tête de pompe en tournant le rotor
comme requis. Veillez à ce que le tube ne soit pas tordu ou pincé entre les
rouleaux du guide et le stator. Vérifiez que le second repère à 225 mm est
adjacent au bord intérieur de la pince supérieure de maintien du tube.
Ouvrez la pince supérieure de maintien du tube et positionnez le tube à
l’intérieur en veillant à ce qu’il ne soit pas tordu et à ce qu’il soit en position
centrale entre les galets de guidage de tube. Desserrez la pince.
