Manuel d’utilisation des pompes Watson-Marlow 520U IP31 71

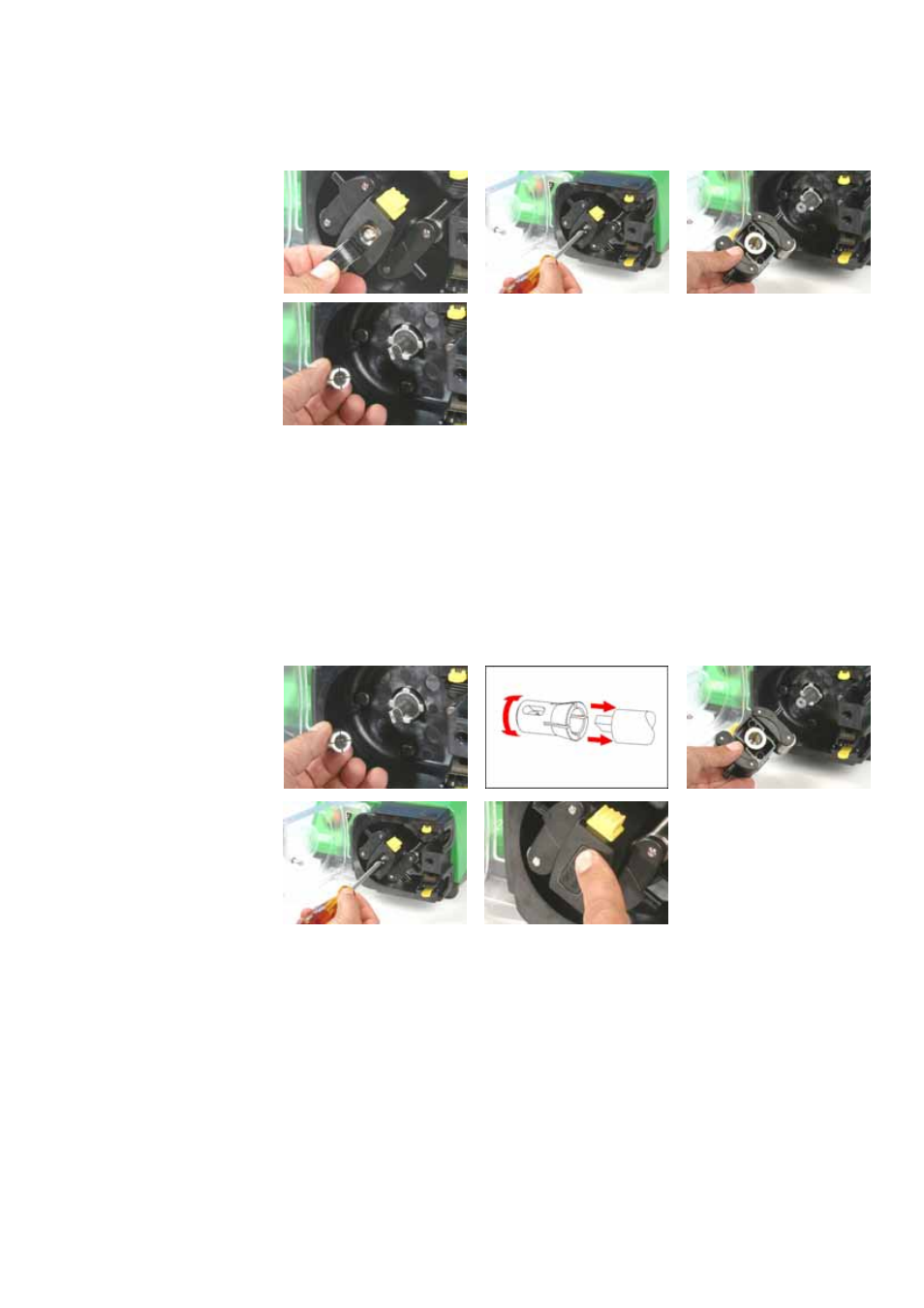

Dépose du rotor
Enlevez les tuyaux de la tête de pompe.
Ouvrir le capuchon flexible noir au centre du rotor.
Dévissez et retirez la vis de positionnement centrale à l’aide d’un tournevis
plat.
Retirez le moyeu du rotor de son arbre.
Une douille de serrage fendue est prévue entre le moyeu et l’arbre. Si la douille
de serrage fendue est assujettie par l’arbre, retirez-la, desserrez-la si néces-
saire en la tapant légèrement. Evitez de faire levier avec le tournevis ou un
autre outil. Si la douille de serrage fendue est assujettie dans le moyeu,
déposez-la, desserrez-la si nécessaire en réinsérant la vis de positionnement
centrale et en tapant légèrement la tête de vis.
Pose du rotor
Replacez la douille de serrage fendue sur l’arbre moteur, en la faisant pivoter
jusqu’à ce qu’elle soit engagée à fond sur le chien. Posez le corps du rotor sur
l’arbre moteur en un seul bloc.
Ouvrir le capuchon flexible noir au centre du rotor. Serrez la vis de position-
nement centrale à l’aide d’un tournevis plat (couple de 3 Nm) pour éviter que
la douille de serrage fendue ne se déplace en service. Une fois posés correcte-
ment, les rouleaux de guidage de tube doivent s’aligner sur la face externe du
stator. Fermer le capuchon flexible du rotor.
Fermez le dispositif de protection et vérifiez que le rotor n’est pas en contact
avec le dispositif de protection en le faisant tourner.
