Manuel d’utilisation des pompes Watson-Marlow 520U IP31 57

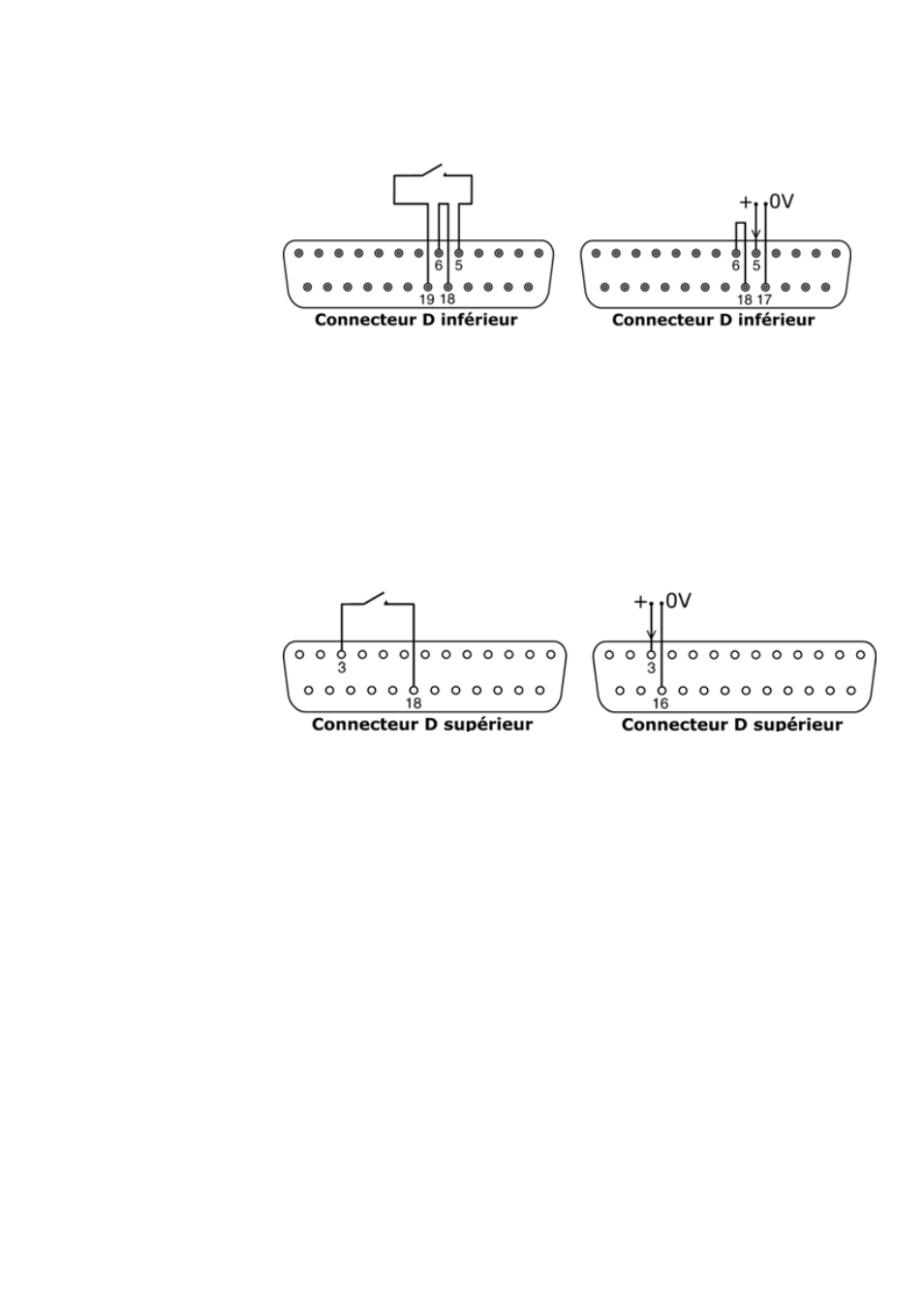

21.5 Entrée de sens de rotation
Pour activer le contrôle de direction à distance et désactiver la touche SENS DE
ROTATION du clavier, connecter les fiches 6 et 18 du connecteur D inférieur.
Connectez un commutateur à distance entre les broches 5 et 19 du connecteur D
inférieur. Commutateur ouvert pour sens horaire et fermé pour sens anti-horaire. Ou
bien un signal logique peut être appliqué à la broche 5 du connecteur D inférieur,
avec mise à la terre sur la broche 17. Une entrée basse pour sens horaire, une
entrée élevée pour sens anti-horaire. Sans connexion, la valeur par défaut de la
pompe est le sens horaire.
21.6 Entrée de basculement auto/manuel
Connecter un commutateur à distance entre les broches 3 et 18 du connecteur D
supérieur. Commutateur fermé pour contrôle automatique ; ouvert pour contrôle
manuel. Ou bien une entrée logique peut être appliquée à la broche 3 du connecteur
supérieur D, avec mise à la terre sur la broche 16. Entrée élevée pour contrôle
automatique ; entrée basse pour contrôle manuel.
