Manuel d’utilisation des pompes Watson-Marlow 520U IP31 56
21.4 Entrée Marche/Arrêt

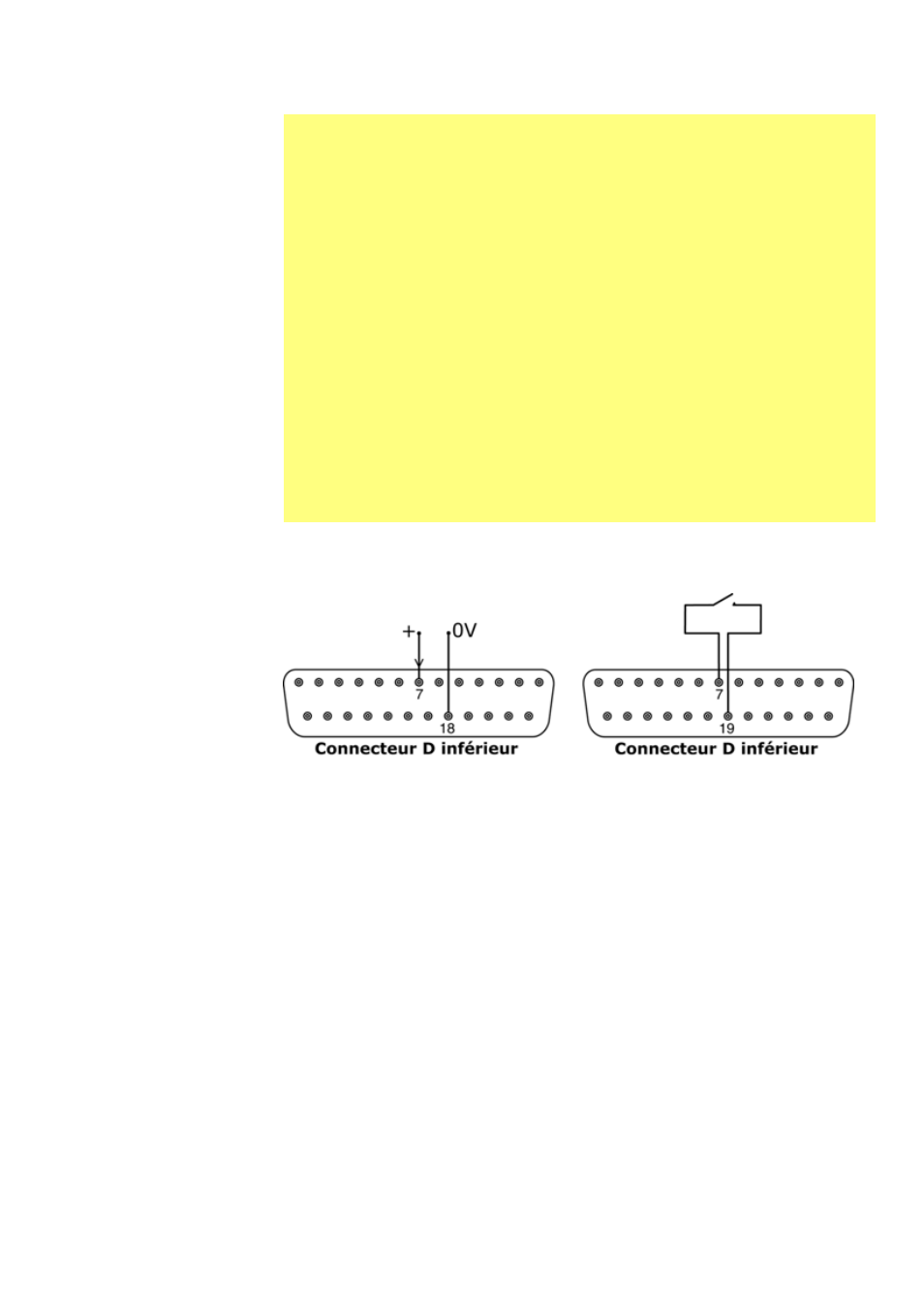

Marche/arrêt à distance : connectez un commutateur à distance entre les fiches 7
et 19 du connecteur D inférieur. Ou bien une entrée logique peut être appliquée à la
broche 7 du connecteur D inférieur, mise à la terre sur la broche 18. Une entrée
élevée arrête la pompe, une entrée basse met la pompe en route. Sans connexion
ou avec le commutateur ouvert, la pompe prend la valeur par défaut de marche.
Pour modifier ou spécifier le sens de l’entrée marche/arrêt, référez-vous à la section
16.5 Arrêt à distance dans Setup.
Important : instructions générales pour les entrées de
contrôle à distance
Toutes les entrées de contrôle à distance peuvent être câblées de deux
manières différentes :
Logique
Une tension logique entre 5 V TTL et la logique industrielle 24 V peut être
câblée sur la broche d’entrée. La pompe est configurée pour opérer sans
modification dans cette plage. L’une des broches 0 V est connectée aux dis-
positifs de contrôle 0 V pour réaliser un circuit. Une broche 0 V est identifiée
dans le schéma de câblage mais n’importe quelle broche peut être utilisée.
Bas est équivalent à 0 V. Elevé est équivalent à 5 V-24 V.
Communtateur
Un commutateur à distance peut être connecté entre la broche d’entrée et
une source d’alimentation positive quelconque de la pompe. Une broche
d’alimentation de 5 V est identifiée dans le schéma de câblage mais
plusieurs broches peuvent être utilisées, soit 5 V, soit une autre tension posi-
tive. Cependant, ne pas utiliser la broche 21 du connecteur D inférieur ou la
broche 20 du connecteur D supérieur.
