16.2 Analogique
Lorsque la pompe est sous contrôle à distance, elle surveille le signal analogique en
provenance du système de contrôle à distance de l’opérateur sur la fiche 4 inférieure
du connecteur D à l’arrière de la pompe dans les plages 4-20 mA ou 0-10 V. L’option
Analogique dans le menu Setup permet à l’utilisateur de configurer la pompe de
manière à fonctionner avec son système de contrôle à distance.
Sélectionnez Analogiq dans le menu Setup en utilisant les touches HAUT ou
BAS et en appuyant sur la touche ENTRÉE pour valider votre choix.
Trois options sont affichées : Signal, Ajus. et Menu.
Entrée permet à l’utilisateur d’indiquer au logiciel de la pompe le type de signal util-
isé ou de choisir l’option programme. S’il sélectionne Programmer dans le menu
suivant, l’opérateur peut choisir le type d’entrée et indiquer à la pompe les vitesses
de fonctionnement en réponse au signal de contrôle de processus élevé ou bas.
Référez-vous à Entrée.
Ajuster affiche le menu Ajuster décrit ci-dessus. Référez-vous à la section 16.1
Ajuster.
Menu ramène l’opérateur à la première section du menu Setup. Référez-vous à la
section 16 Setup.
Entrée
Sélectionnez Signal à l’aide des touches HAUT ou BAS et en appuyant sur la
touche ENTRÉE pour valider votre choix.

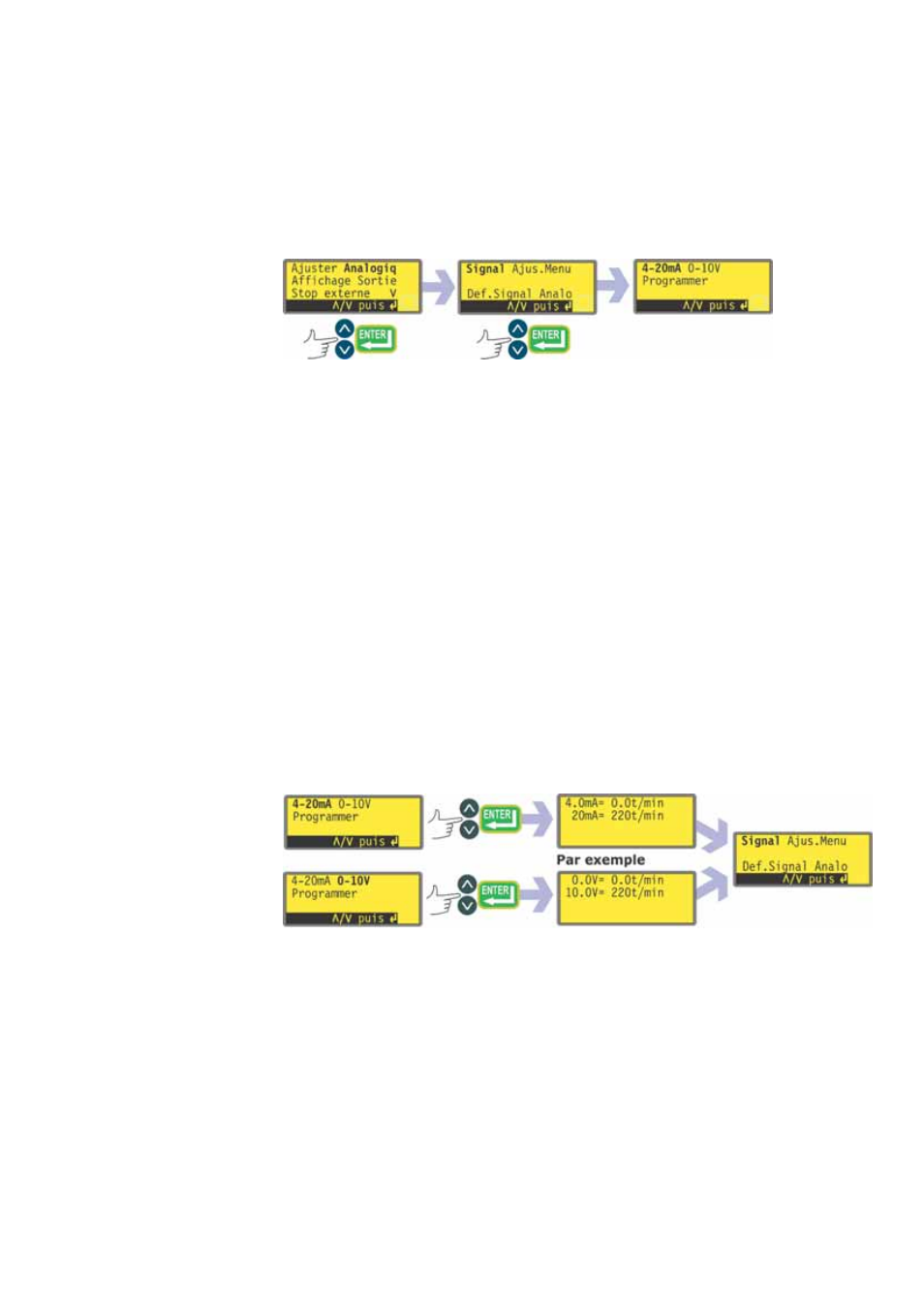

La pompe offre deux options supplémentaires : 4-20 mA et 0-10 V. Effectuez
une sélection en utilisant les touches HAUT ou BAS et appuyez sur la touche
ENTRÉE pour valider votre choix.
La pompe configure le matériel et les données de réponse spécifiées en usine
et affiche brièvement un écran de confirmation. L’opérateur est ensuite ramené
à l’écran Analogique.
L’opérateur peut également sélectionner Programmer pour configurer la
pompe afin qu’elle réponde conformément à un programme spécifié par
l’opérateur à une plage de signaux comprise dans les limites indiquées ci-
dessus.
