Manuel d’utilisation des pompes Watson-Marlow 520U IP31 58
21.7 Entrée MemoDose

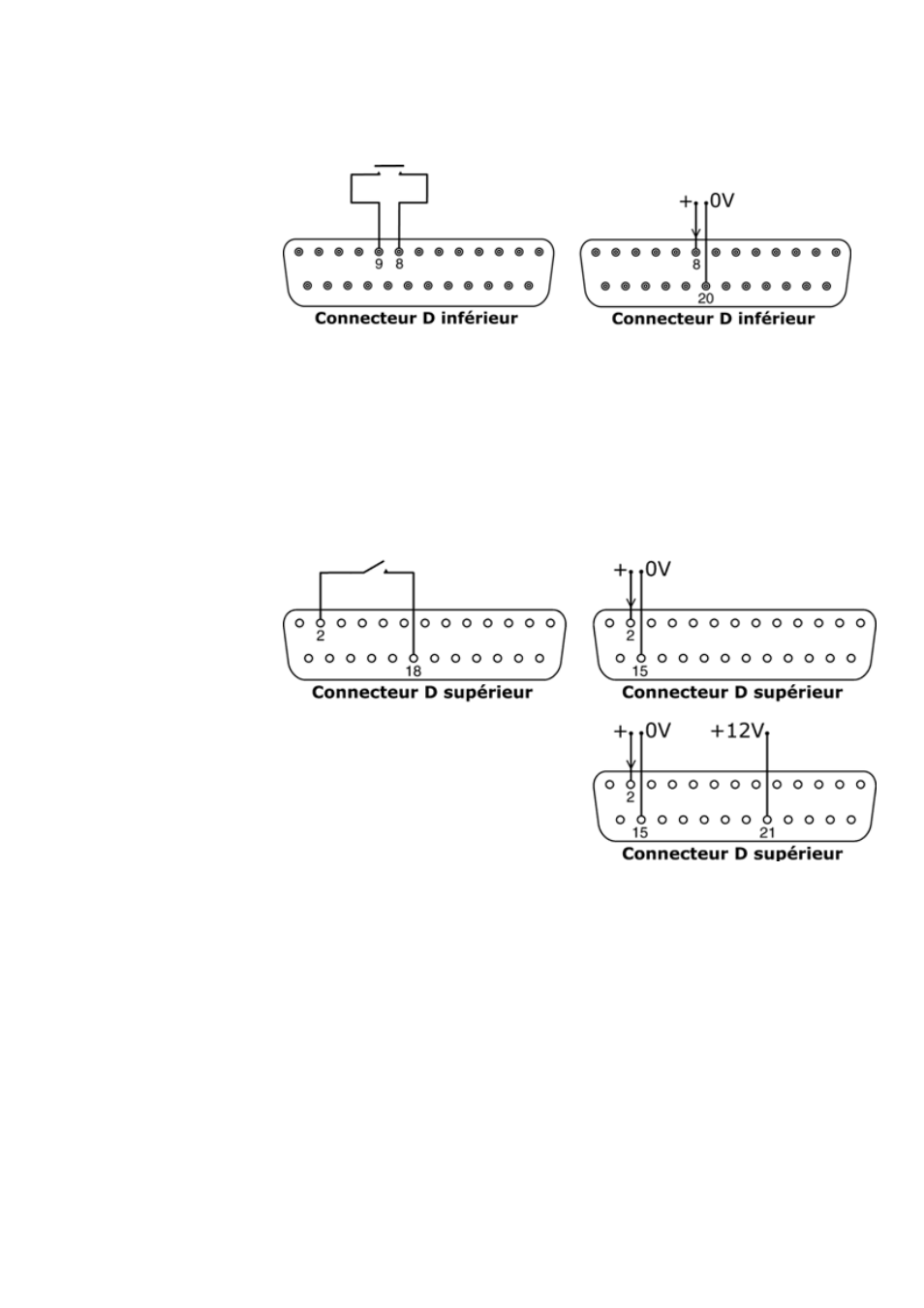

Connectez un commutateur de contact temporaire comme un interrupteur à pédale
ou un commutateur manuel entre les broches 8 et 9 du connecteur D inférieur.
Fermez le commutateur pour commencer un dosage. Cette entrée est à anti-rebond
contrôlé par logiciel et elle fonctionne de manière semblable aux autres entrées à
distance, comme la logique 5 V à 24 V ci-dessus, en utilisant la broche 8 comme
entrée et la broche 20 comme 0 V (connecteur D inférieur).
21.8 Entrée de détection de fuite
Connecter un dispositif de détection de fuite à distance entre les broches 2 et 18 du
connecteur supérieur D. Un circuit fermé indique une fuite. Ou bien une entrée
logique peut être appliquée à la broche 2 du connecteur supérieur D, mise à la terre
sur broche 15. Une entrée élevée indique une fuite. Connectez un détecteur de fuite
Watson-Marlow de la même manière, en tirant 12 V pour l’alimenter sur la broche
21 du connecteur supérieur D.
