Vérifiez que le manchon du raccord conique de l’élément
à installer est de la même couleur que le capuchon du
rotor de la tête de pompe

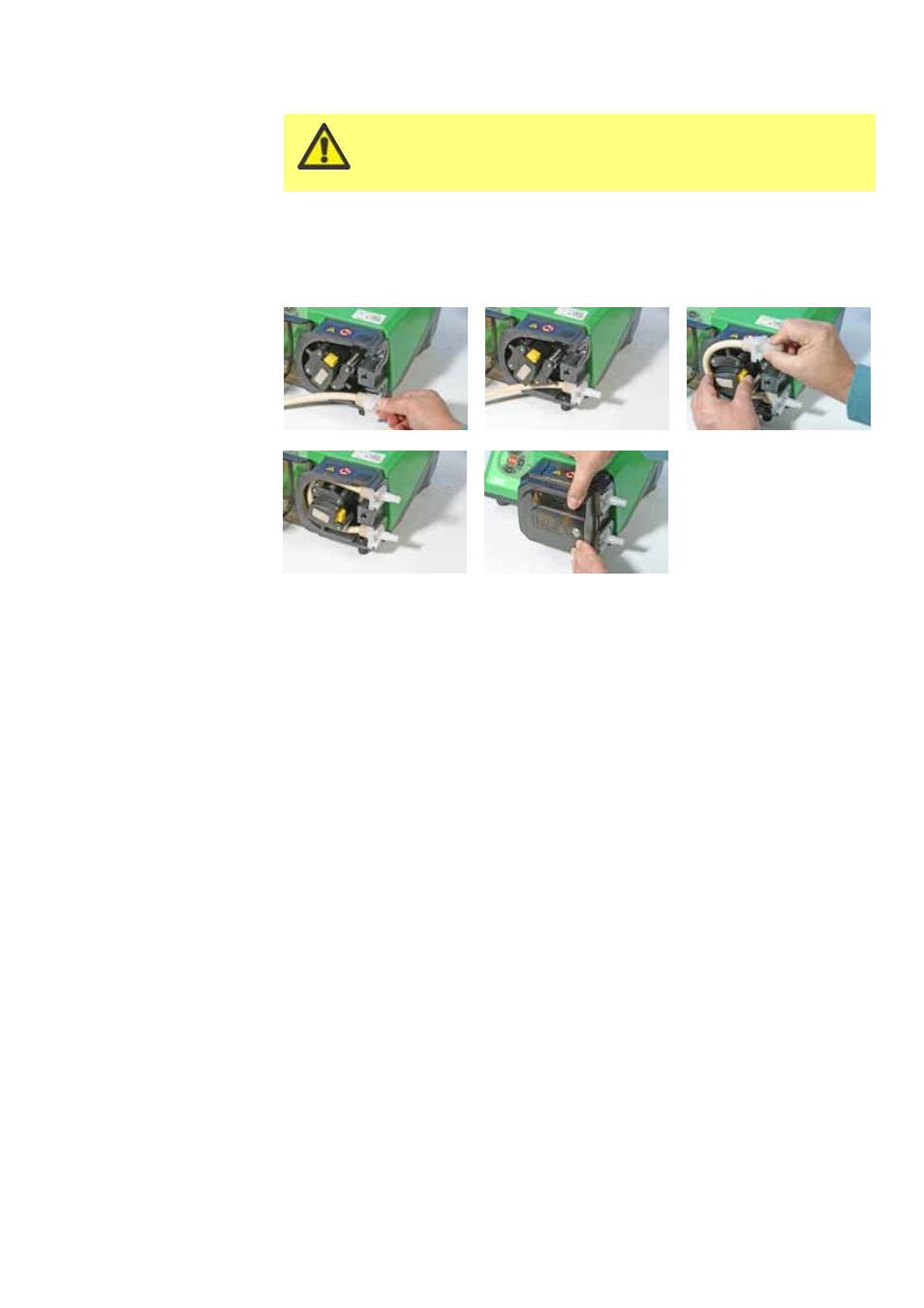

Procédure de chargement de l’élément 520RE
Remarque : La procédure est la même pour les éléments industriels (illustrés) et
les éléments sanitaires.
Sélectionnez un élément de tube Watson-Marlow 520RE approprié, en faisant
attention à la capacité de pression, au diamètre intérieur, au matériau du tube
et au type de raccord. Les pressions sont indiquées au tableau ci-dessus.
Vérifiez que le manchon du raccord de l’élément à installer est de la
même couleur que le capuchon du rotor de la tête de pompe.
Glissez la collerette en D du raccord à l’une des extrémités de l’élément dans
l’encoche inférieure en D du raccord.
Dégagez l’embrayage du rotor en appuyant au maximum sur le bouton
d’embrayage jaune du côté moyeu de rotor et en tournant le moyeu de
quelques degrés tout en maintenant le bouton d’embrayage enfoncé. Le rotor
peut maintenant tourner indépendamment de la boîte d’engrenage et du
moteur sur un tour entier. Si l’embrayage est réengagé avant que la pose du
tube ne soit complète, enfoncez à nouveau le bouton d’embrayage et tourner le
rotor de quelques degrés.
Positionnez l’élément de tube le long du stator de tête de pompe en tournant le
rotor comme requis. Veillez à ce que le tube ne soit pas tordu ou pincé entre
les rouleaux du guide et le stator.
Glissez la deuxième collerette en D du raccord dans l’encoche supérieure en D.
Vérifiez que l’élément repose bien au centre du stator et que les collerettes des
raccords sont bien insérées.
Fermez le dispositif de protection en le poussant jusqu’en butée pour assurer
l’enclenchement des fixations.
Connectez une tuyauterie appropriée au tube de la tête de pompe à l’aide de
connecteurs appropriés. Voir ci-dessous.
