Manuel d’utilisation des pompes Watson-Marlow 520U IP31 62

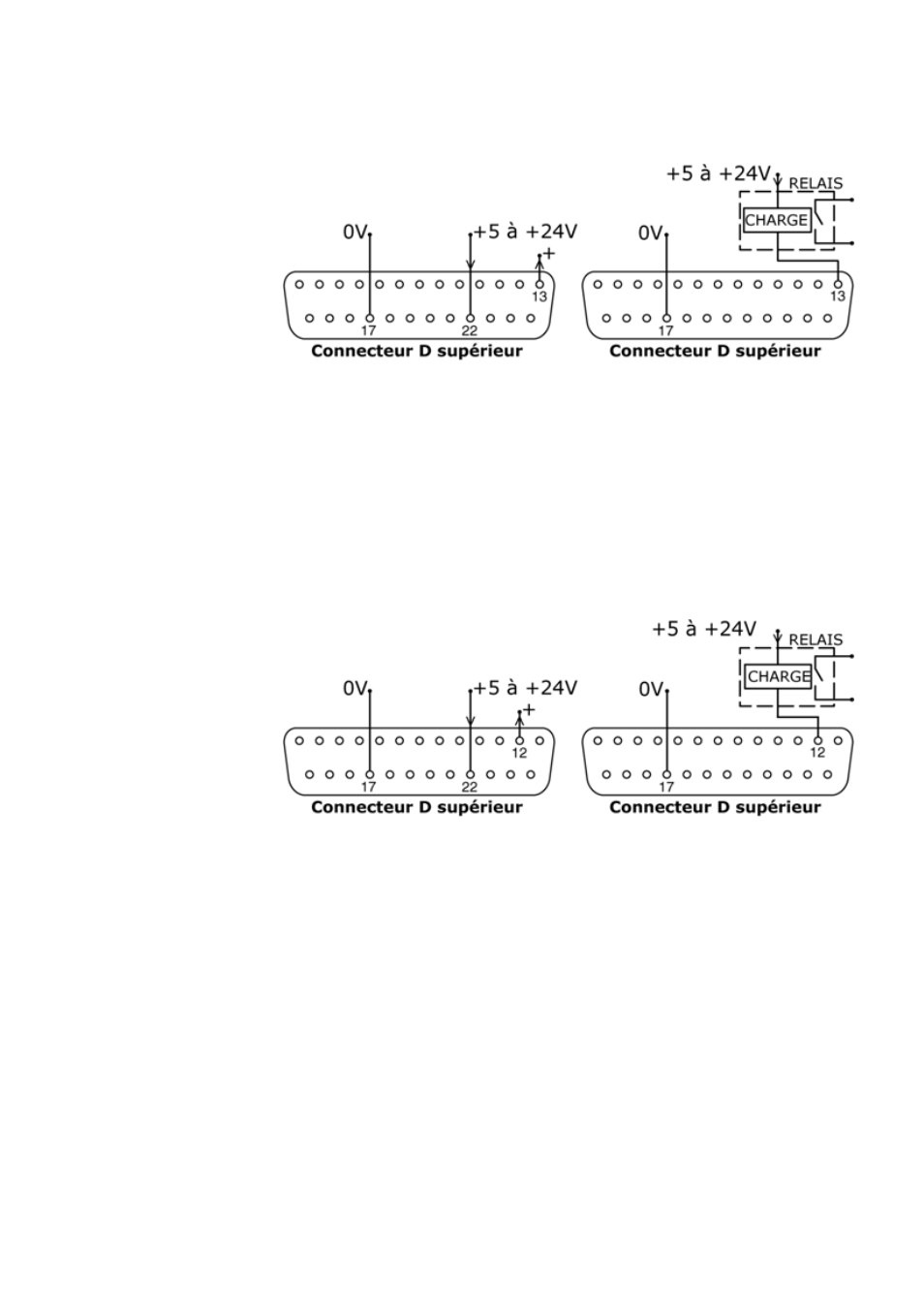

21.9.3 Sortie logique 3
La Sortie 3 part de la broche 13 du connecteur supérieur D selon l’état logique de la
fonction assignée à la Sortie 3. Autre possibilité : connectez une charge, telle
qu’une bobine de relais, à la broche 13, mise à la terre sur broche 17. La circulation
du courant dans le circuit dépend de l’état logique de la fonction assignée à la Sortie
3. Ne connectez pas à un dispositif nécessitant plus de 50 mA.
Par défaut, la Sortie 3 est configurée pour indiquer le statut Auto / Manuel. Référez-
vous à la section 12 Première mise en route de la pompe.
21.9.4 Sortie logique 4
La Sortie 4 part de la broche 12 du connecteur supérieur D selon l’état logique de la
fonction assignée à la Sortie 4. Autre possibilité : connectez une charge, telle
qu’une bobine de relais, à la broche 12, mise à la terre sur broche 17. La circulation
du courant dans le circuit dépend de l’état logique de la fonction assignée à la Sortie
4. Ne connectez pas à un dispositif nécessitant plus de 50 mA.
Par défaut, la Sortie 4 est configurée pour indiquer le statut général d’alarme.
Référez-vous à la section 12 Première mise en route de la pompe.
