Manuel d’utilisation des pompes Watson-Marlow 520U IP31 19
Si le cordon d’alimentation de secteur ne convient pas à votre installation, il peut
être changé.
Vérifiez que la pompe est isolée du secteur.

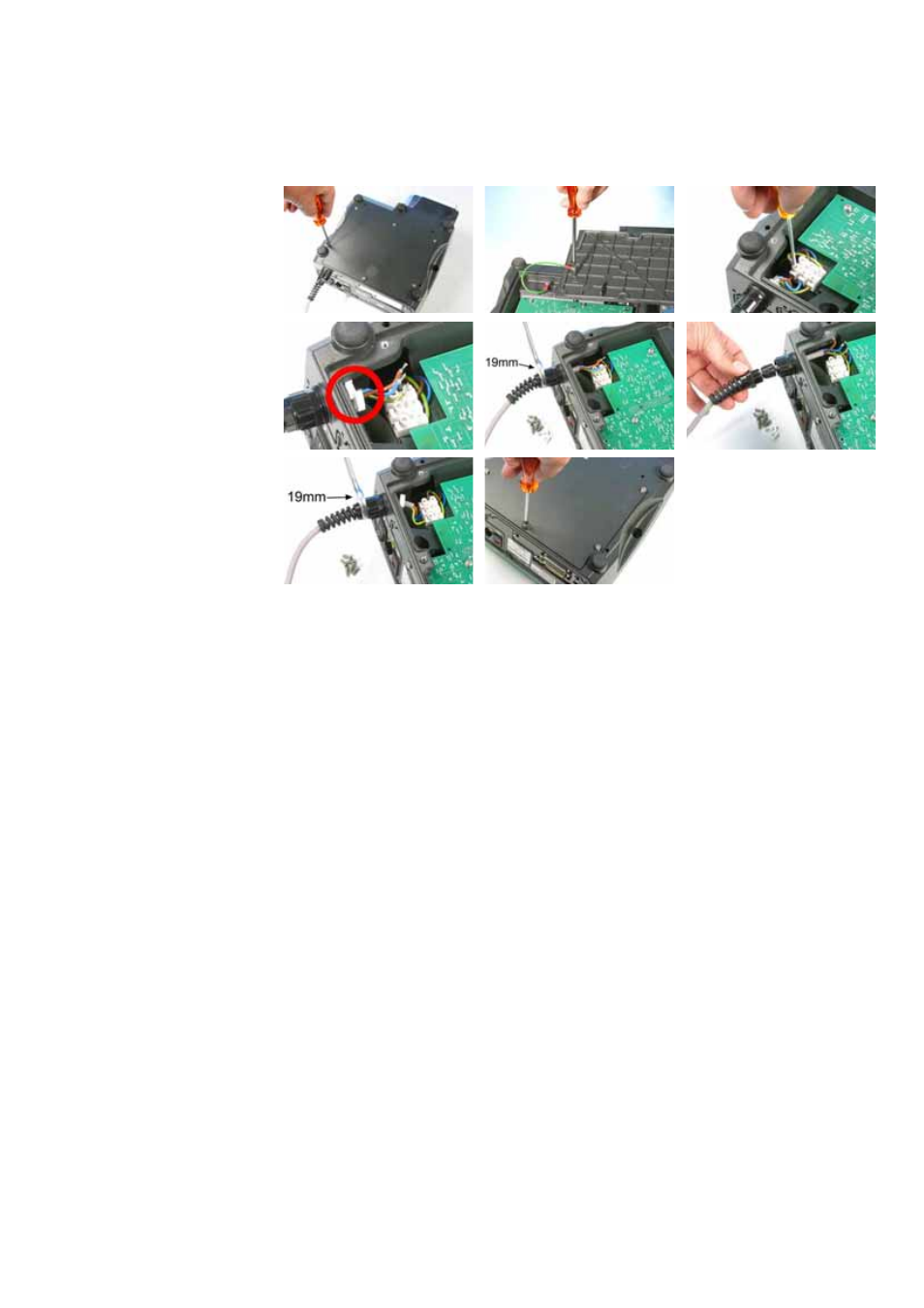

Déposez les six vis du cache de la carte d’interface sous la pompe. Soulevez le
cache de la carte d’interface. Il peut s’avérer plus pratique de déposer entière-
ment le cache ; pour ce faire, enlevez le clip du câble de mise à la terre du
cache.
Débranchez les connecteurs du terminal. Déposez le clip en faisant coulisser
ses mâchoires latéralement dans des directions opposées.
Desserrez le presse-étoupe du câble à l’aide d’une clé de 19 mm et déposez le
presse-étoupe et le câble.
Enfilez un câble de remplacement à travers les trois composants, presse-
étoupe, carter de pompe et clip. Connectez le nouveau câble aux connecteurs
du bloc en suivant le schéma ci-dessus.
Resserrez le clip et le presse-étoupe, à 2,5 Nm. Vérifiez que la liaison de mise
à la terre du cache de carte est bien assujettie. Replacez le cache de la carte
en vérifiant que le câble de mise à la terre n’est pas pincé sous la lèvre du
cache. Vérifiez que la bande d’étanchéité est bien assise pour assurer
l’étanchéité du joint.
