Manuel d’utilisation des pompes Watson-Marlow 520U IP31 54
21.1 Vitesse : entrée analogique
Il est possible de contrôler la vitesse de la pompe à distance par l’une des trois
méthodes suivantes : un signal analogique de tension dans la plage 0-10 V ; ou un
signal analogique de courant dans la plage 4-20 mA ; ou un potentiomètre à dis-
tance.

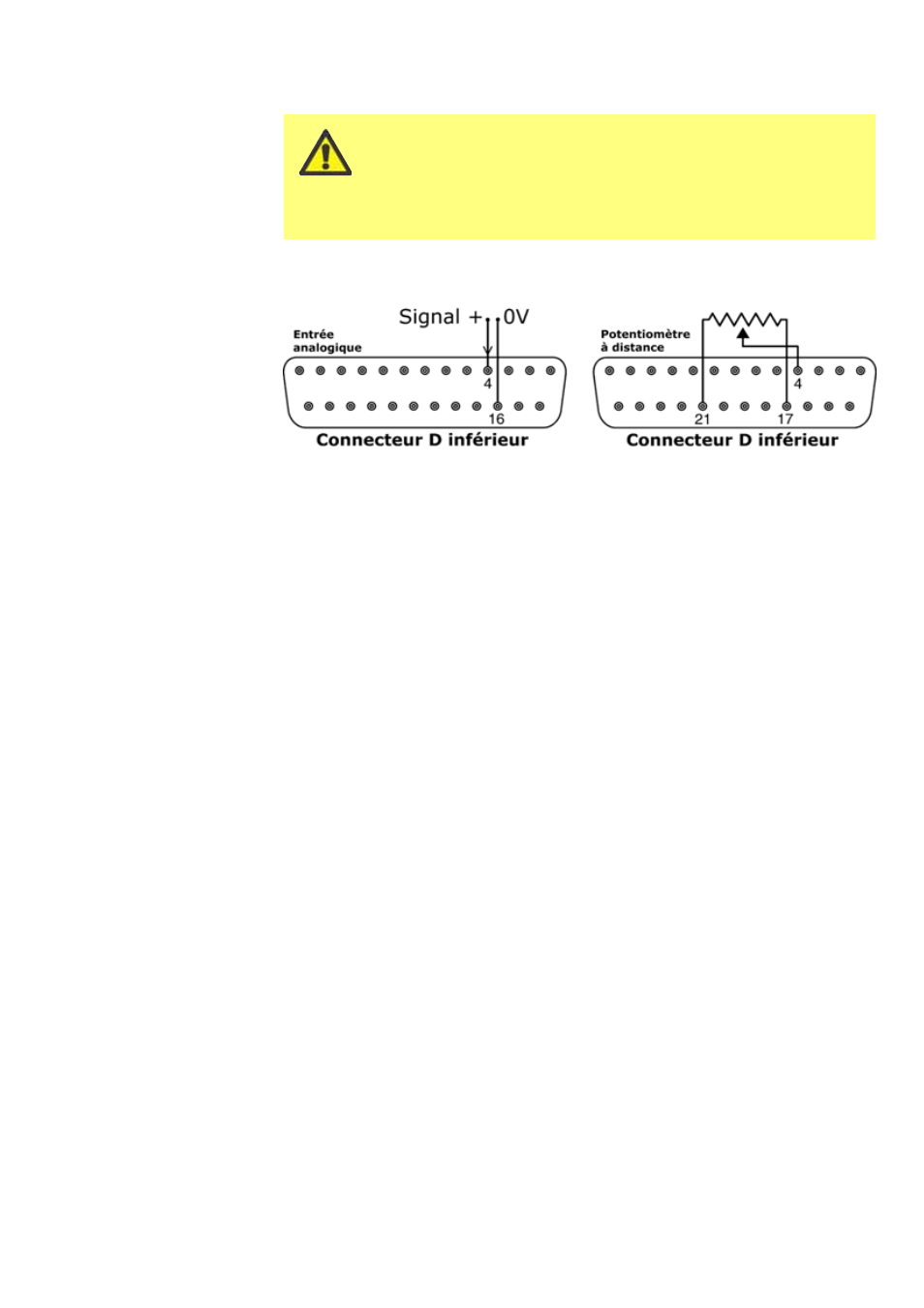

Le signal de processus analogique doit être appliqué à la broche 4 du connecteur D
inférieur. Masse sur la broche 16. La pompe assure un débit croissant pour un sig-
nal de contrôle en augmentation (réponse non inverse) ou un débit croissant pour
un signal de contrôle en diminution (réponse inverse). Référez-vous à la section 16.2
Analogique, dans Setup.
Impédance de circuit de 4-20 mA : 250 Ω.
Pour le mode tension, 0-10 V, une source de tension stable et fiable peut être util-
isée avec un voltmètre CC. Impédance du circuit : 22 k
Ω.
L’inversion de réponse est spécifiée dans le logiciel. Ne pas inverser la polarité des
broches.
Un potentiomètre à distance avec une valeur nominale comprise entre 1k et 2k et
un minimum de 0,25 W doit être câblé comme indiqué. Lors de l’utilisation d’un
potentiomètre à distance, n’appliquez pas de signal de contrôle de tension ou de
courant en même temps. Le signal de contrôle de vitesse doit être calibré par rap-
port aux réglages maximum et minimum du potentiomètre. Cela est effectué au
niveau du logiciel - référez-vous à la section 16.1 Ajuster.
Lors de l’utilisation d’un potentiomètre à distance, il est important de régler l’entrée
analogique sur tension dans le menu Setup. Sinon, la tension de référence de la
fiche 21 sera surchargée et elle ne fournira pas les 10 V requis.
Ne jamais appliquer la tension de secteur sur la
douille D à 25 voies. Appliquer les signaux corrects
aux fiches indiquées ci-dessous Limitez les signaux
aux valeurs maximales indiquées. N’appliquez pas la
tension sur les broches. Des dommages permanents
non couverts par la garantie peuvent en résulter.
