Manuel d’utilisation des pompes Watson-Marlow 520U IP31 46
17 MemoDose
Remarque : Cette partie du menu donne également accès à l’étalonnage du débit.
Chaque fois que la pompe est mise en marche en utilisant la touche START, elle
enregistre le nombre de tours de la tête de pompe intervenant jusqu’à ce que la
touche STOP soit activée. Le nombre de tours est proportionnel au volume de flu-
ide administré : la dose. La fonction MemoDose permet à l’opérateur d’administrer
plusieurs fois la même dose exacte de fluide. Pour ce faire, une certaine quantité de
fluide doit être administrée pour servir de dose de référence mémorisée par
MemoDose afin de permettre une nouvelle administration de la même dose exacte.

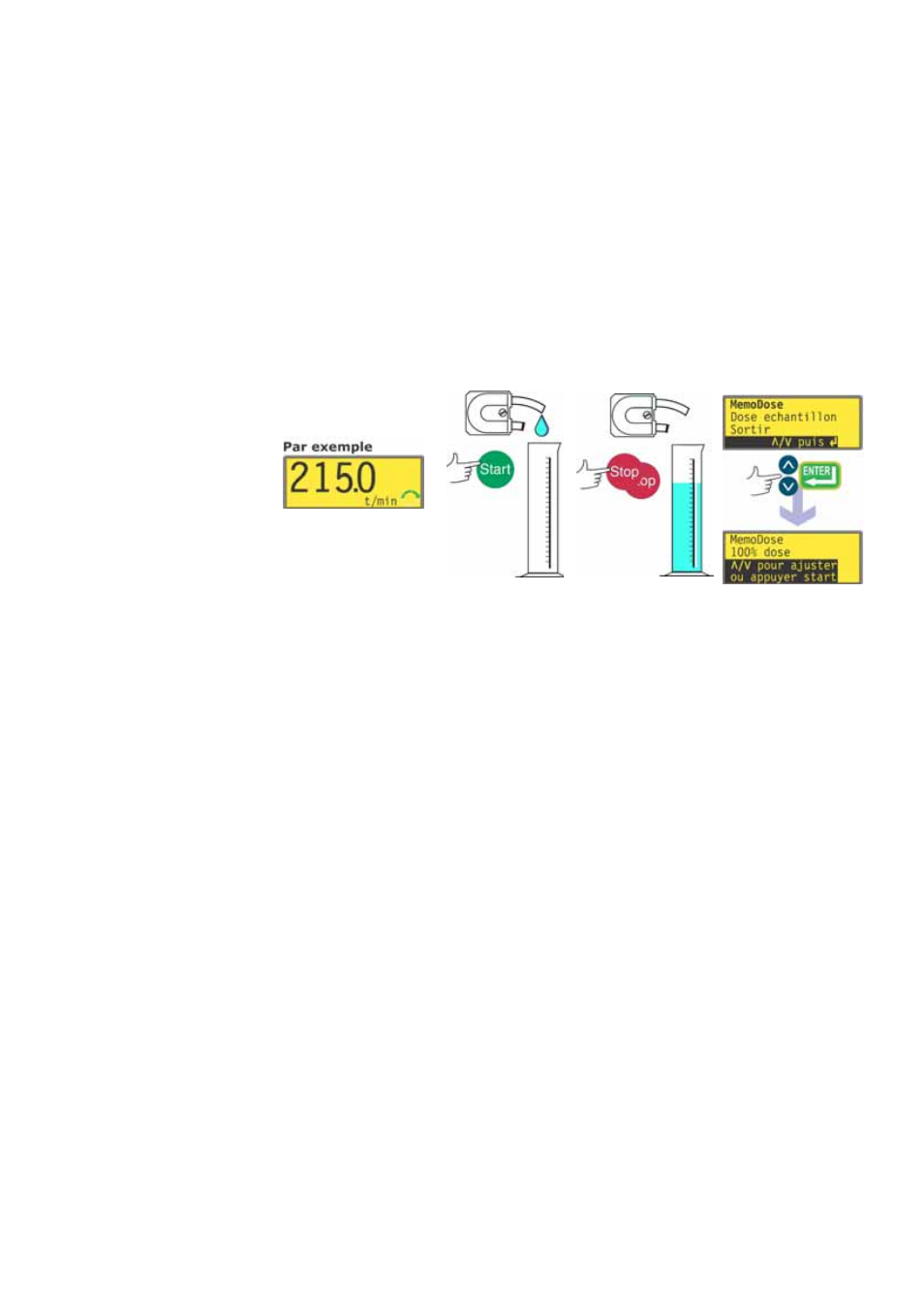

Pour administrer une dose de référence
Sur l’écran principal de mode manuel, spécifiez la vitesse de la pompe et le
sens de rotation appropriés en utilisant les touches HAUT ou BAS et la touche
SENS DE ROTATION. Une vitesse réduite facilite les mesures exactes - même
si elle ne représente pas nécessairement les conditions de service.
Placez un récipient de mesure approprié sous le tube d’alimentation de la
pompe.
Appuyez sur la touche START. La pompe tourne et le fluide est pompé dans le
récipient.
Une fois le volume de fluide requis administré, arrêtez la pompe et afficher
l’écran MemoDose. Ceci peut être fait de trois façons différentes.
1. Appuyez sur la touche STOP deux fois en moins d’une demi-seconde. La
pompe s’arrête et affiche immédiatement l’écran d’étalonnage/MemoDose.
Utilisez les touches HAUT et BAS pour sélectionner MemoDose. Appuyez
sur la touche ENTRÉE pour confirmer.
OU...
2. Appuyez une fois sur la touche STOP. La pompe s’arrête. (Cela facilite la
vérification de la quantité de fluide administrée et permet une mesure pré-
cise.) Appuyez ensuite sur la touche STOP deux fois en moins d’une demi-
seconde. La pompe affiche l’écran Etalonnage/MemoDose. Utilisez les touch-
es HAUT et BAS pour sélectionner MemoDose. Appuyez sur la touche
ENTRÉE pour confirmer.
OU...
3. Appuyez sur la touche STOP. La pompe s’arrête. Appuyez sur la touche
MENU. Utilisez les touches HAUT et BAS pour sélectionner MemoDose.
Appuyez sur la touche ENTRÉE pour confirmer. La pompe affiche l’écran
Etalonnage/MemoDose. Utilisez les touches HAUT et BAS pour sélectionner
MemoDose. Appuyez sur la touche ENTRÉE pour confirmer.
